SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 31
Voraussetzung beim Anschluss von Sunny Island in 1-phasig parallelen Single-Cluster-Systemen:

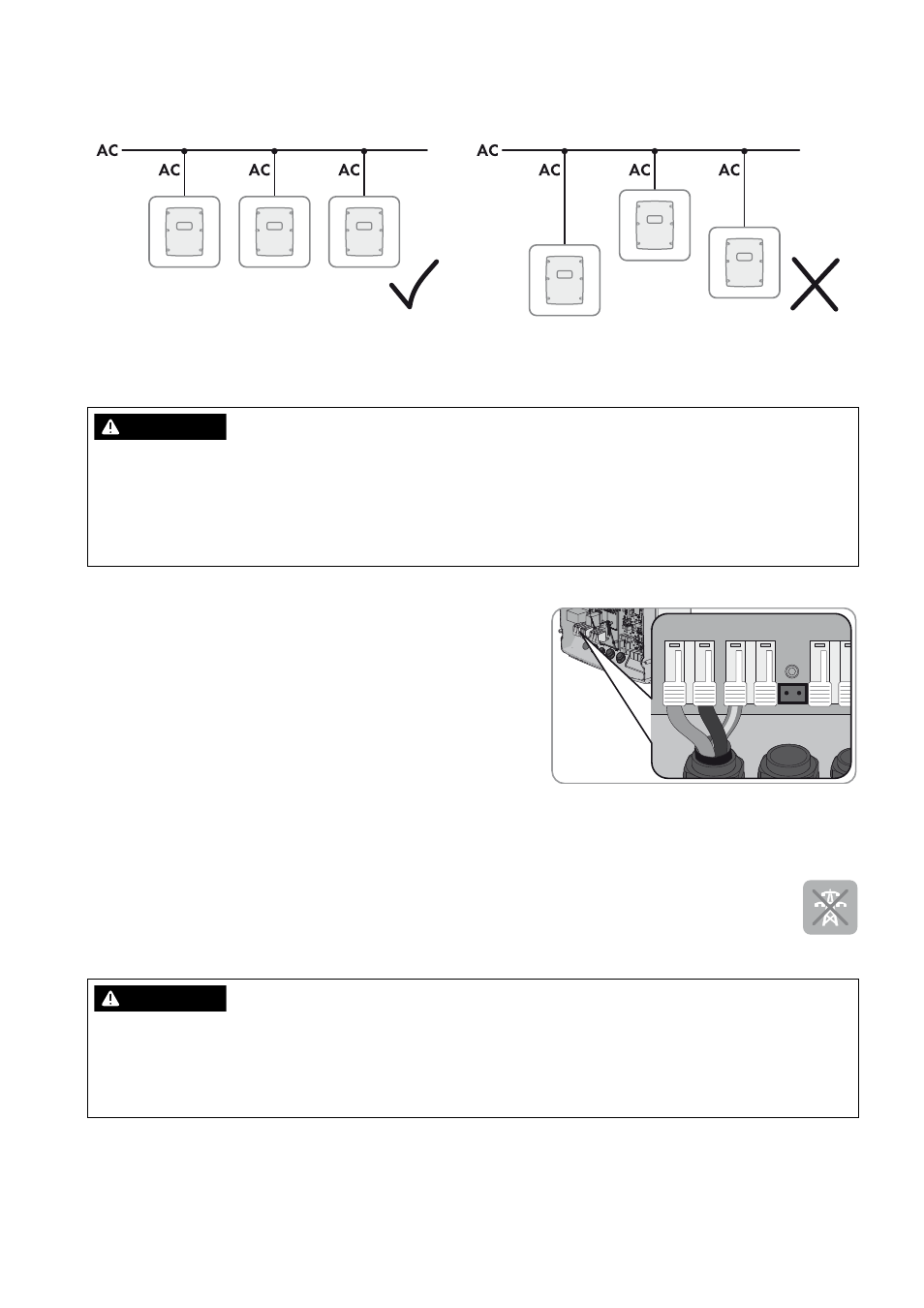

Abbildung 9: Korrekter, symmetrischer Anschluss und inkorrekter, asymmetrischer Anschluss der Sunny Island
☐ Bei einem 1-phasig parallelen Single-Cluster-System Kabellänge und Leiterquerschnitt von jedem Sunny Island bis
zum AC-Verteiler gleich auslegen. Dadurch ist ein stabiler und symmetrischer Betrieb möglich.
Vorgehen:
1. Am Sunny Island das Kabel an Anschlussklemme
AC1 Loads/SunnyBoys anschließen. Dabei sicherstellen, dass
das Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.2
„AC-Leistungskabel anschließen“, Seite 52).
2. Wenn der Leiterquerschnitt des Schutzleiters kleiner als 10 mm² ist, sicherstellen, dass ein zusätzlicher Schutzleiter
an Anschlussklemme AC2 Loads/SunnyBoys PE angeschlossen ist (siehe Kapitel 7.5.3 „Schutzleiter
anschließen“, Seite 53).
7.4.5 Generator im Inselnetzsystem anschließen
In einem Single-System und Single-Cluster-System schließen Sie einen Generator an den Anschluss AC2 des
Wechselrichters Sunny Island an. Bei einem Multicluster-System schließen Sie den Generator direkt an die
Multicluster Box an (siehe Dokumentation der Multicluster Box).
:$5181*
Lebensgefahr durch Feuer
Bei einem Kurzschluss fließen über die nicht abgesicherten Kabel zwischen Sunny Island und AC-Verteiler die vom
Generator getriebenen Kurzschluss-Ströme. Kurzschluss-Ströme können Brände verursachen.
• Wenn die Sicherung des Generators größer ist als die Sicherung im AC-Verteiler, das Kabel auf die Sicherung des
Generators auslegen.
:$5181*
Lebensgefahr durch Stromschlag bei falschem Anschluss des Neutralleiters
Wenn Sie den Neutralleiter falsch anschließen, kann dies zum Versagen von Schutzfunktionen im System führen. Tod
oder schwere Verletzung können die Folge sein.
• Den Neutralleiter an die Anschlussklemme AC2 Gen/Grid N anschließen.
