SMA SI 3.0-11 Installation Benutzerhandbuch
Seite 45
SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
SI30M-44M-60H-80H-IA-de-30
45
7.4.14 Melder für Betriebszustände und Warnmeldungen anschließen
Sie können Melder an die Multifunktionsrelais anschließen, um Betriebszustände und Warnmeldungen des
Wechselrichters Sunny Island ausgeben zu können. Pro Multifunktionsrelais kann 1 der folgenden Betriebszustände und
Warnmeldungen ausgegeben werden:
• Generator läuft und ist zugeschaltet.
• Spannung und Frequenz des öffentlichen Stromnetzes liegen im Bereich für die Zuschaltung.
• Ein Sunny Island gibt eine Fehlermeldung ab der Stufe 2 aus. Dabei werden nur die Fehlermeldungen innerhalb
eines Clusters ausgewertet.
• Ein Sunny Island gibt eine Warnung aus. Dabei werden nur die Warnungen innerhalb eines Clusters ausgewertet.
• Im Single-System ist der Sunny Island in Betrieb.
• In einem Cluster-System ist das jeweilige Cluster in Betrieb.
• Im Single-System ist der Sunny Island im Derating.
• In einem Cluster-System ist das jeweilige Cluster im Derating.
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
2. In Kapitel 8.1.5, Seite 66 wechseln und in die Tabelle für Konfiguration 1 der folgenden Werte eintragen.
Abweichende Schaltungslogik bei Fehlermeldungen ab der Stufe 2
• Wenn eine Fehlermeldung ab der Stufe 2 anliegt, fällt das Multifunktionsrelais ab.
• Wenn keine Fehlermeldung anliegt, zieht das Multifunktionsrelais an.
Dadurch ist sichergestellt, dass die Fehlermeldung auch bei einer Selbstabschaltung ausgegeben wird.
1.
:$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung

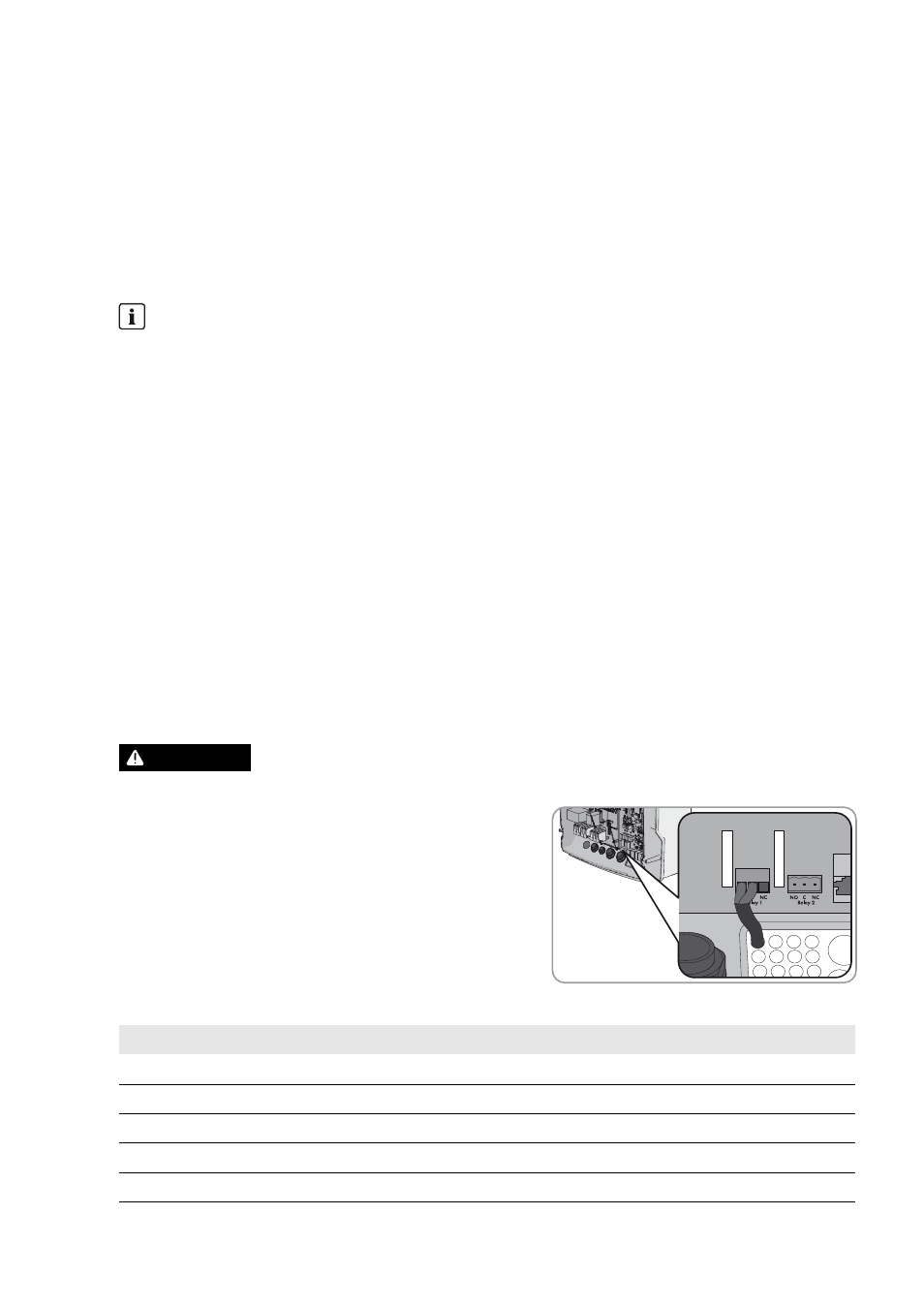

• Am Sunny Island das Steuerkabel entweder an
Multifunktionsrelais Relay1 oder Relay2 anschließen (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
Dabei die Anschlüsse C und NO verwenden.
Wert
Ausgabe
GnRn
Generator läuft und ist zugeschaltet.
ExtVfOk
Spannung und Frequenz des Generators liegen im Bereich für die Zuschaltung.
GdOn
Im Inselnetzsystem ist das öffentliche Stromnetz zugeschaltet.
Error
Ein Sunny Island gibt eine Fehlermeldung ab der Stufe 2 aus.
Warn
Ein Sunny Island gibt eine Warnung aus.
