Einspeisemanagement

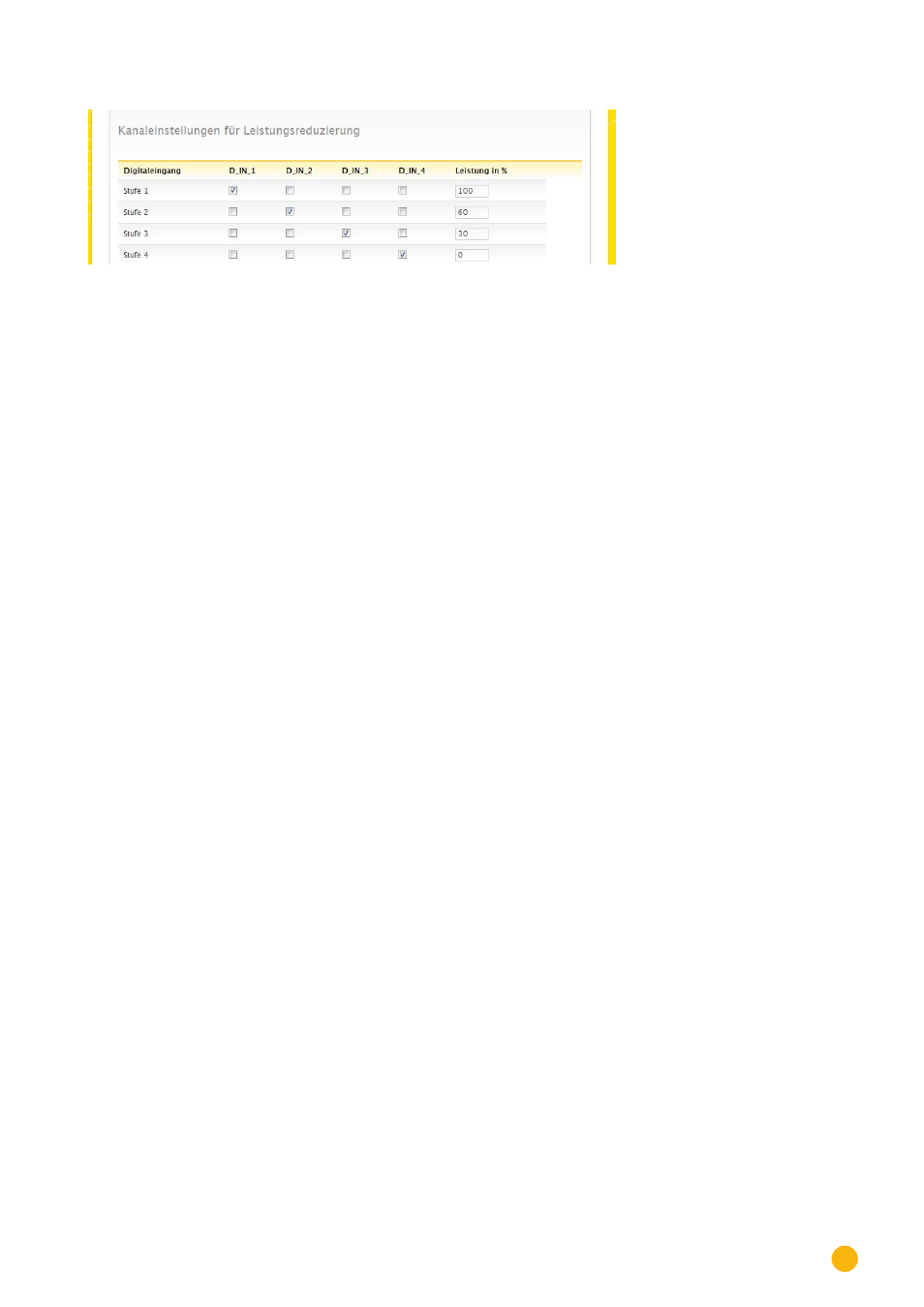

Abb.: Kanaleinstellungen für Leistungsreduzierung
Für jede Stufe werden eine Eingangssignalkombination und ein Wert für die Leistung in % festgelegt.
Ein gesetzter Haken bei den digitalen Eingängen der PM+Schnittstelle (D_IN_1 bis D_IN_4) bedeutet, dass
dieser Eingang mit den 5V des Pin 1 beschaltet wird, um auf den unter Leistung in % eingestellten Wert zu
regeln.
In der Grundeinstellung werden 4 Schaltstufen angezeigt. Über das + Zeichen lässt sich diese Liste auf 16
Stufen erweitern.
Vorgehen:
•
Ferngesteuert
auswählen
•
Schnittstellen
der zu regelnden Wechselrichter
auswählen
•
Kanaleinstellungen für Leistungsreduzierung
je nach Vorgaben und Verkabelung hinterlegen
•
Optionen
auswählen
•
Einstellungen
SPEICHERN
Weitere Optionen:
Relais schließen bei Stufe 4
(nur Solar-Log 1200 PM+ und 2000 PM+)
Durch Auswahl dieser Funktion wird das potentialfreie Steuerrelais des Solar-Log 2000 PM+ bei aktiver
Stufe 4 geschlossen.
•
Das Relais darf mit maximal 24 V DC und 5A belastet werden.
•
Ein 230 V Verbraucher muss über ein weiteres Lastrelais geschaltet werden.
Relais schließen bei Leistungsbegrenzung
(nur Solar-Log 1200 PM+ und 2000 PM)
Wählen Sie diese Option, um jegliche Leistungsbegrenzung per Relaisausgang am Solar-Log 2000 PM+ zu
signalisieren.
•
Das Relais darf mit maximal 24 V DC und 5A belastet werden.
•
Ein 230 V Verbraucher muss über ein weiteres Lastrelais geschaltet werden.
Max� Leistungsänderung in %
Eine ruckartige Absenkung oder Erhöhung der Wirkleistung könnte sich langfristig negativ auf Wechsel-
richter auswirken.
Über das Feld „max. Änderung Leistung“ wird vorgegeben, wie hoch die maximale prozentuale Leistungs-
änderung pro intervall (15 Sekunden) ist.
Dieser Wert bezieht sich auf die Leistungsreduzierung, wird aber auch beim Hochfahren der Anlage nach
Leistungsreduzierung verwendet.
