Belegung und Verkabelung der Anschlüsse

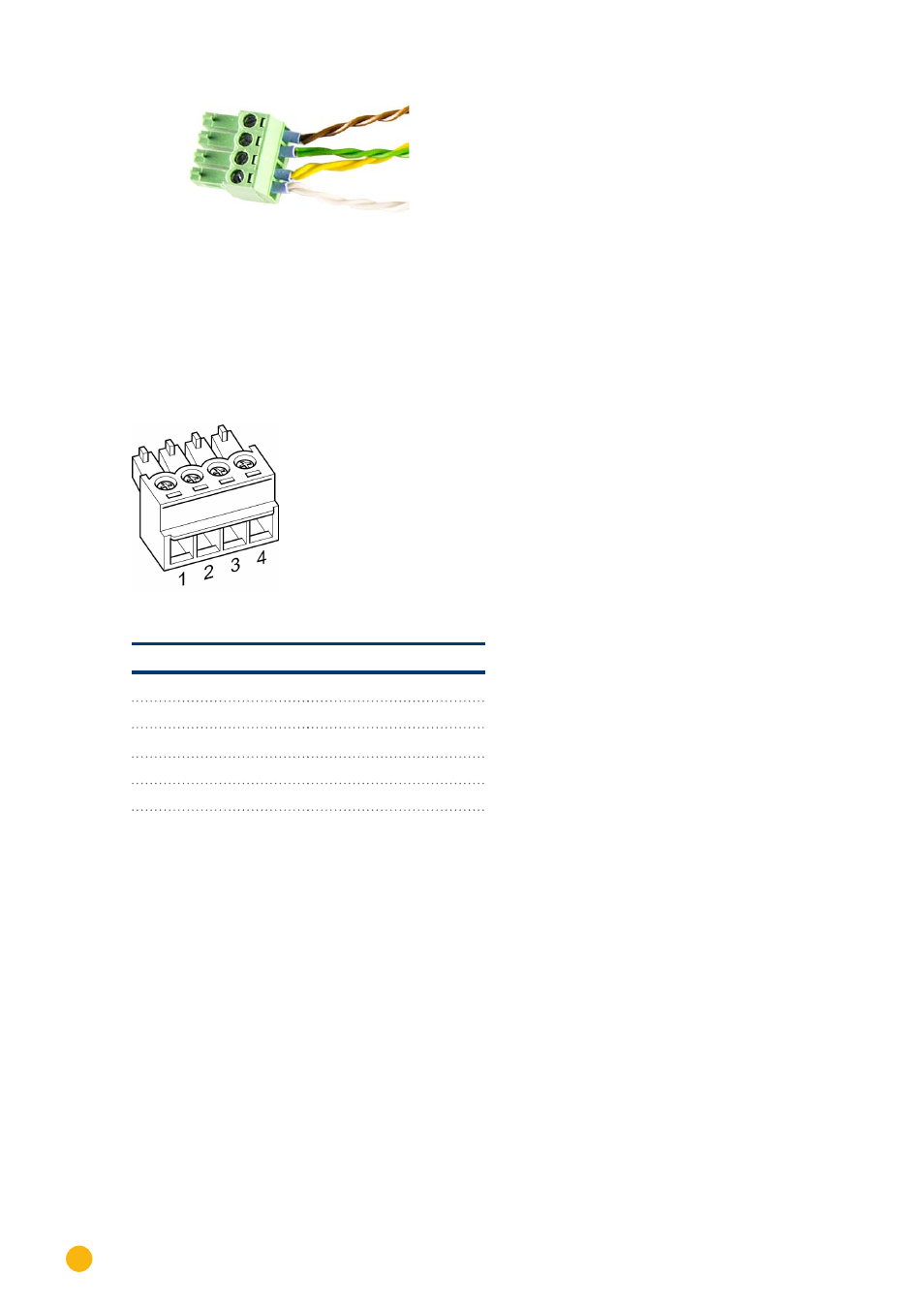

Abb. Detail Klemmleistenstecker mit Adernendhülsen
10�2 RS485-A (nur Solar-Log 1000, 1200 und 2000)
Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485 - A Schnittstelle nutzen Sie den
im Lieferumfang enthaltenen Klemmleistenstecker.
Abb.: 4-poliger Klemmleistenstecker
RS485 - A
Pin Belegung
1 Data +
2 12 V
3 Masse
4 Data -
