Sonstige Anschlüsse
13�2 Relais (nur Solar-Log 1000, 1200 und 2000)
Der Solar-Log™ verfügt über ein potentialfreies Steuerrelais, das in folgenden Fällen geschaltet werden
kann:
•
Alarmkontakt ausgelöst
•
Wirkleistungsreduzierung aktiv
•
zur Eigenverbrauchoptimierung
Das Relais darf mit maximal 24 VDC und max. 2 A / ohmsche Last belastet werden.
Ein 230 V Verbraucher muss über ein weiteres Lastrelais geschaltet werden.
Anschluss

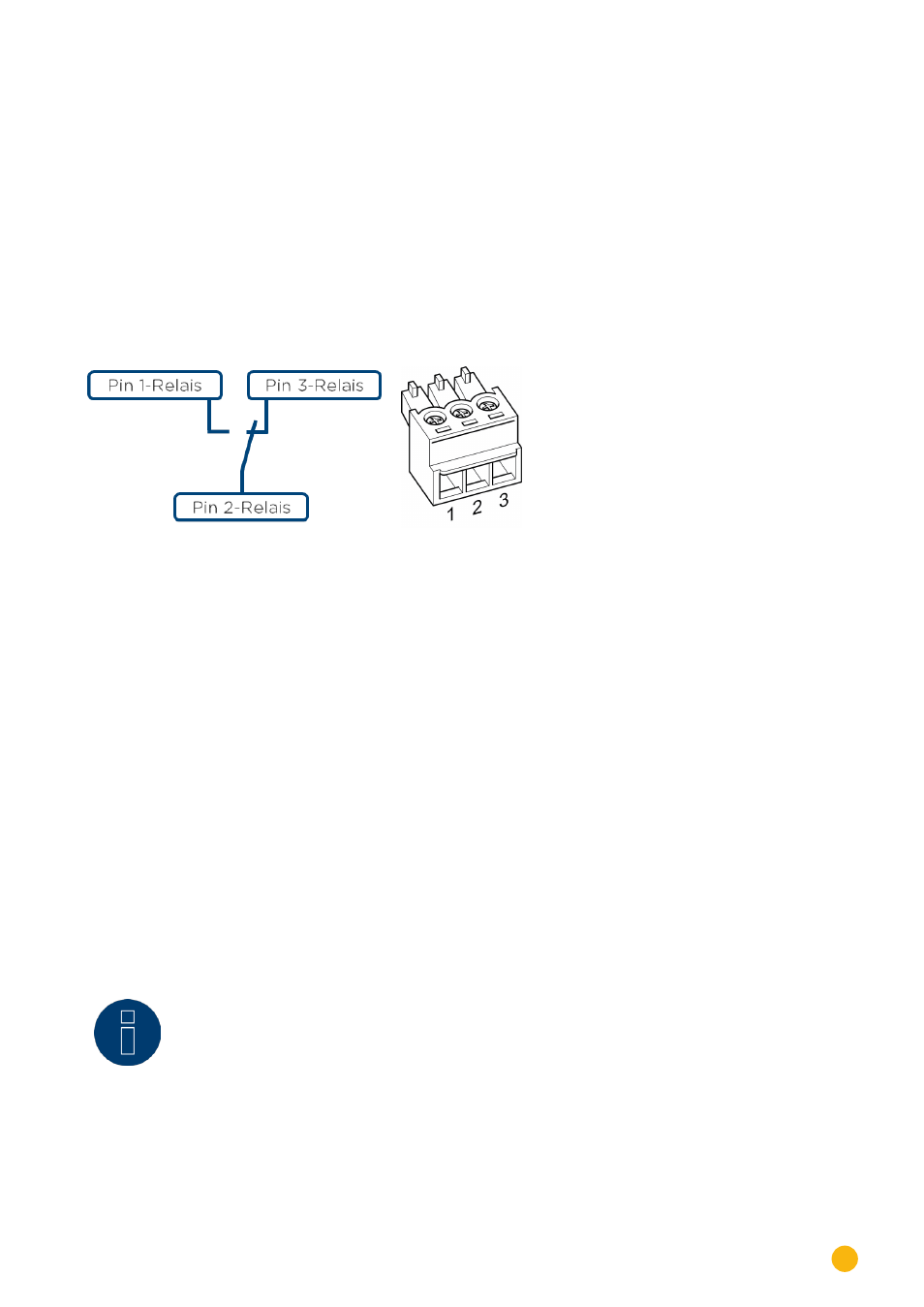

Abb.: Anschlussschema Relais
Verkabelung
Die Verkabelung erfolgt über den mitgelieferten 3-poligen Anschlussstecker;
Gewöhnlich werden Pin 1 und Pin 2 verwendet.
Im AUS-Zustand sind:
•
Pin 1-2 offen
•
Pin 2-3 geschlossen
Im EIN-Zustand (Alarm/Störung/Leistungsreduzierung aktiv) sind
•
Pin 1-2 geschlossen
•
Pin 2-3 offen.
13�3 USB
Solar-Log™ 300, 1000, 1200 und 2000 verfügen über einen USB Anschluss. Dieser Anschluss ist nur für
USB-Sticks geeignet, nicht für den Anschluss an den PC.
Hinweis
Wenn ein USB Stick eingesteckt ist, legt der Solar-Log™ nachts automatisch eine Daten-
sicherung auf dem USB Stick im Verzeichnis /Backup ab. Es werden maximal 10 Siche-
rungsdateien im Backup Verzeichnis abgelegt. Ältere Sicherungsdateien werden automa-
tisch entfernt.
Die Datensicherung wird unter folgendem Dateinamen im /Backup Verzeichnis des USB Stick abgelegt:
•
solarlog_backup_YYMMDD.dat
YYMMDD steht für Jahr, Monat und Tag - jeweils mit 2 Stellen
140312 steht also für den 12.03.2014
