Solare Datensysteme Solar-Log - Handbuch (Seite 34)

34
Optionale Anschlüsse
9�3 Solar-Log™ PM+

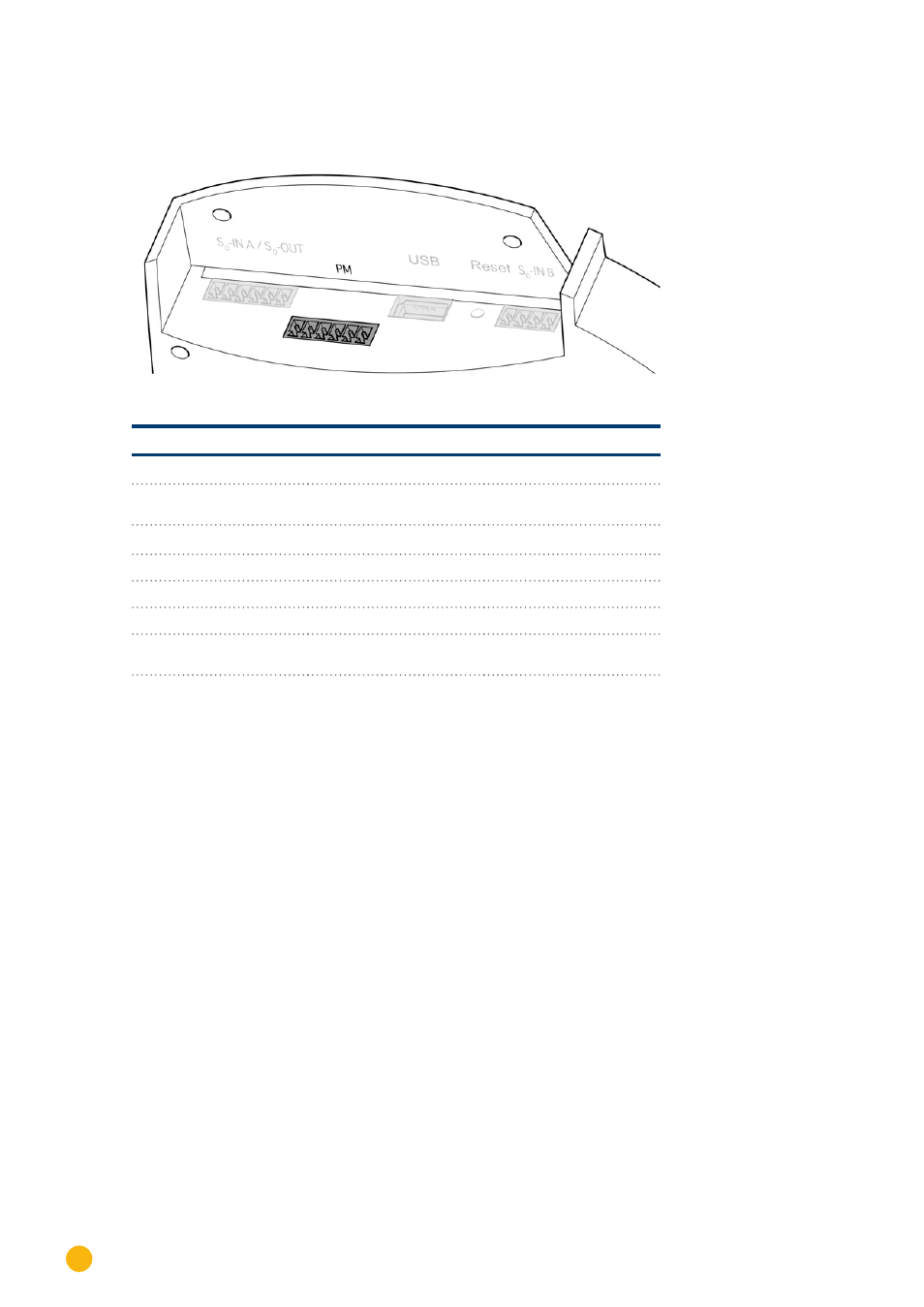

Abb.: Sechspolige PM+Schnittstelle
PM+
Pin Belegung Beschreibung
1 +5V Steuerspannung für
Wirkleistungssteuerung
2 D_IN_1 Steuereingang 1
3 D_IN_2 Steuereingang 2
4 D_IN_3 Steuereingang 3
5 D_IN_4 Steuereingang 4
6 +5V Steuerspannung für Blind-
leistungsregelung
