227

Anhang

34�4�2 Variante mit 2 Relais

Vorgaben

Signale des Rundsteuerempfängers

Stufe

K1

K2

Leistung

1

Aus

Aus

100%

2

Ein

Aus

60%

3

Aus

Ein

30%

4

Ein

Ein

0%

Verkabelung

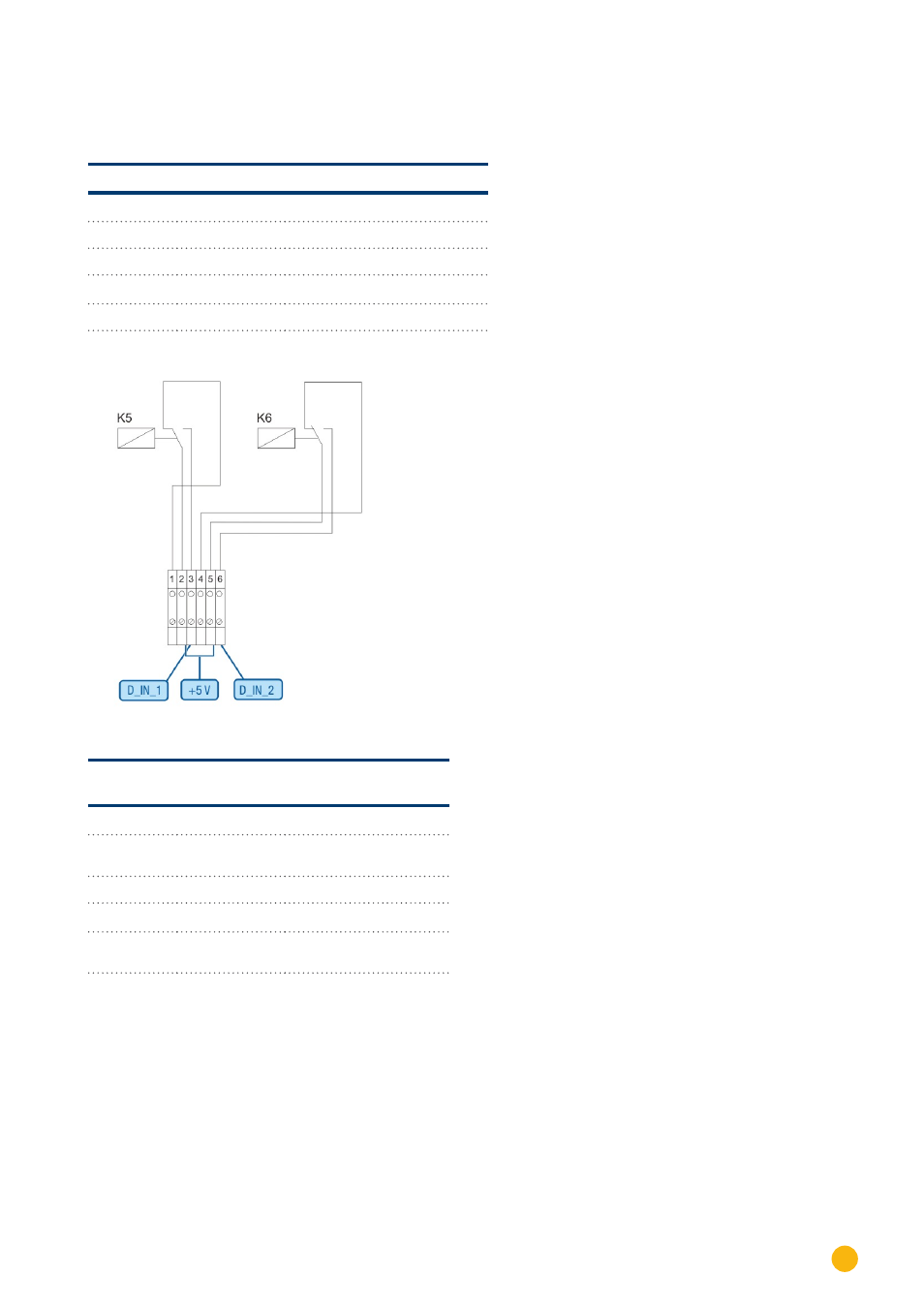

Abb.: Verkabelung Rundsteuerempfänger mit 2 Relais - Beispiel 2

Verbindungen PM+Klemmstecker

und Rundsteuerempfänger

Pin

Belegung

Bedeutung

1

+5V

Steuerspannung Wirkleis-
tung

2

D_IN_1

K5 geschaltet

3

D_IN_2

K6 geschaltet

6

+5V

Steuerspannung Blind-
leistung (unbenutzt)
