Anhang
34�4�4 Variante mit 5 Relais (incl� Not-Aus)
Vorgaben
Signale des Rundsteuerempfängers
Stufe K1 K2 K3 K4 K5 Leistung
1 Ein Aus Aus Aus Aus 100%
2 Aus Ein Aus Aus Aus 60%
3 Aus Aus Ein Aus Aus 30%
4 Aus Aus Aus Ein Aus 0%
5 Ein Not-Aus
Relais wird für jeweilige Stufe dauerhaft angezogen (Zustand), es ist immer nur ein Relais angezogen.
Verkabelung
Abb.: Verkabelung Rundsteuerempfänger mit 3 Relais - Beispiel 3

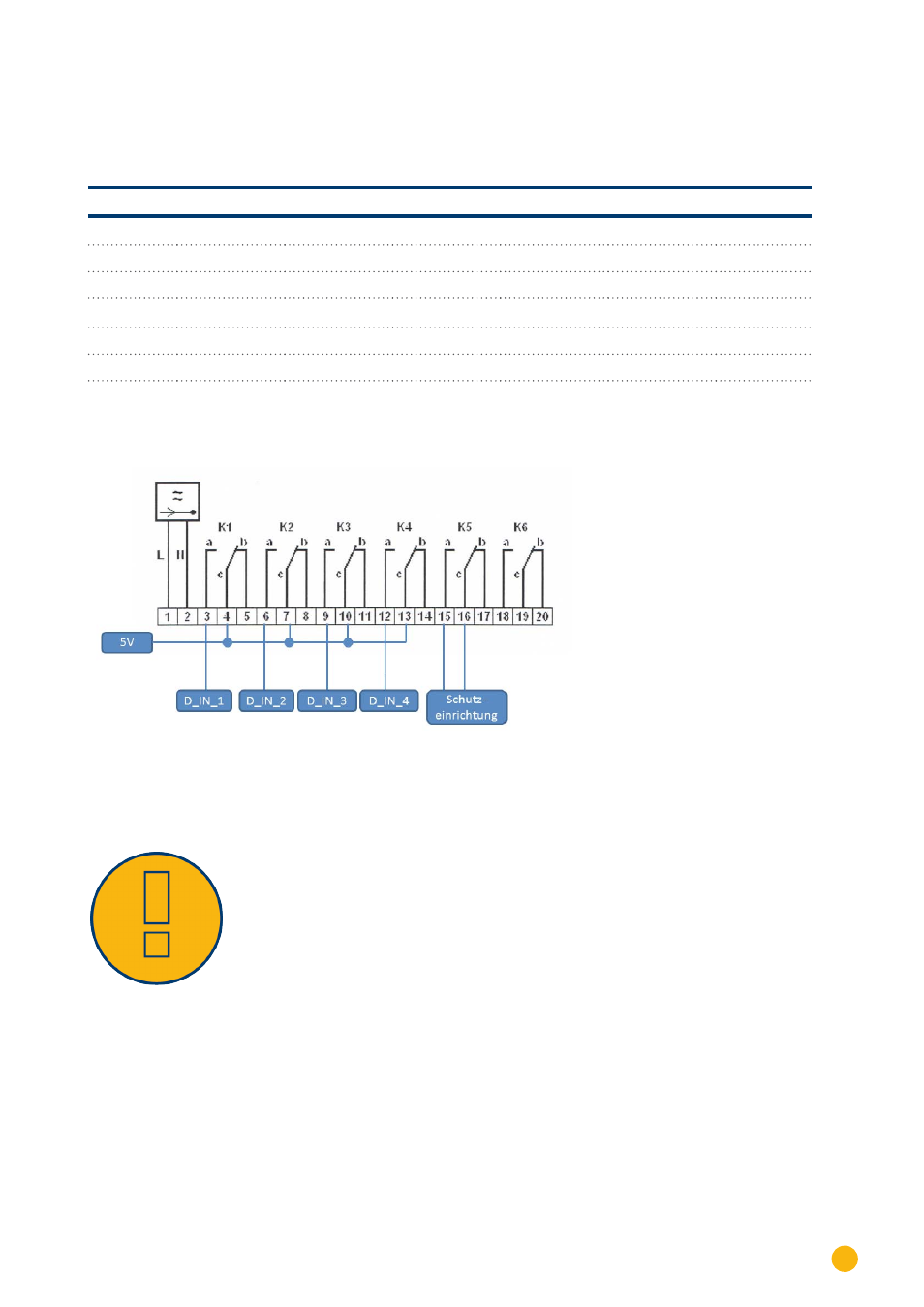

Abb.: Verkabelung Rundsteuerempfänger mit 5 Relais - Beispiel 4
ACHTUNG
Not-Aus Befehle dürfen nicht über den Solar-Log™ verarbeitet werden. Diese Befeh-
le müssen direkt auf entsprechende Schutzeinrichtungen z.B. Kuppelschalter, NA-
Schutz,... wirken.
