232
Anhang
Verbindungen PM+Klemmstecker
und Rundsteuerempfänger
Pin Belegung Bedeutung
1 +5V Steuerspannung Wirkleis-
tung
2 D_IN_1 Stufe 1
100%
3 D_IN_2 Stufe2
60%
4 D_IN_3 Stufe 3
30%
5 D_IN_4 Stufe 4
0%
6 +5V Steuerspannung Blind-
leistung (unbenutzt)
Konfiguration im Browsermenü
Ferngesteuerte Wirkleistungsreduzierung im Menü Konfiguration | Spezialfunktionen | Einspeisemana-
gement | Wirkleistung

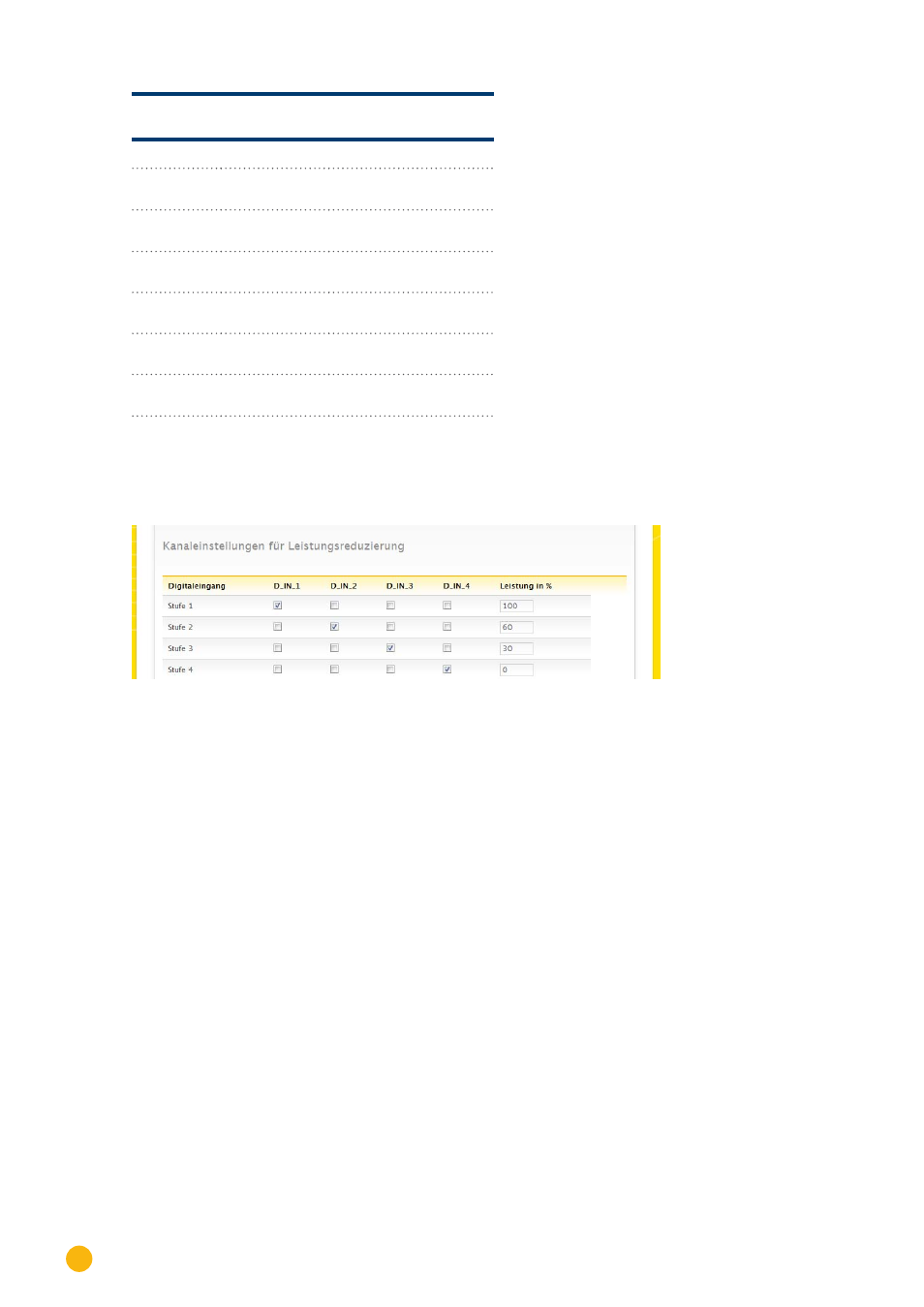

Abb.: Kanaleinstellungen Wirkleistungsreduzierung - Beispiel 4
