Belegung und Verkabelung der Anschlüsse
10�3 RS485/422 - B
Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485/422 - B Schnittstelle nutzen Sie
den im Lieferumfang enthaltenen Klemmleistenstecker.

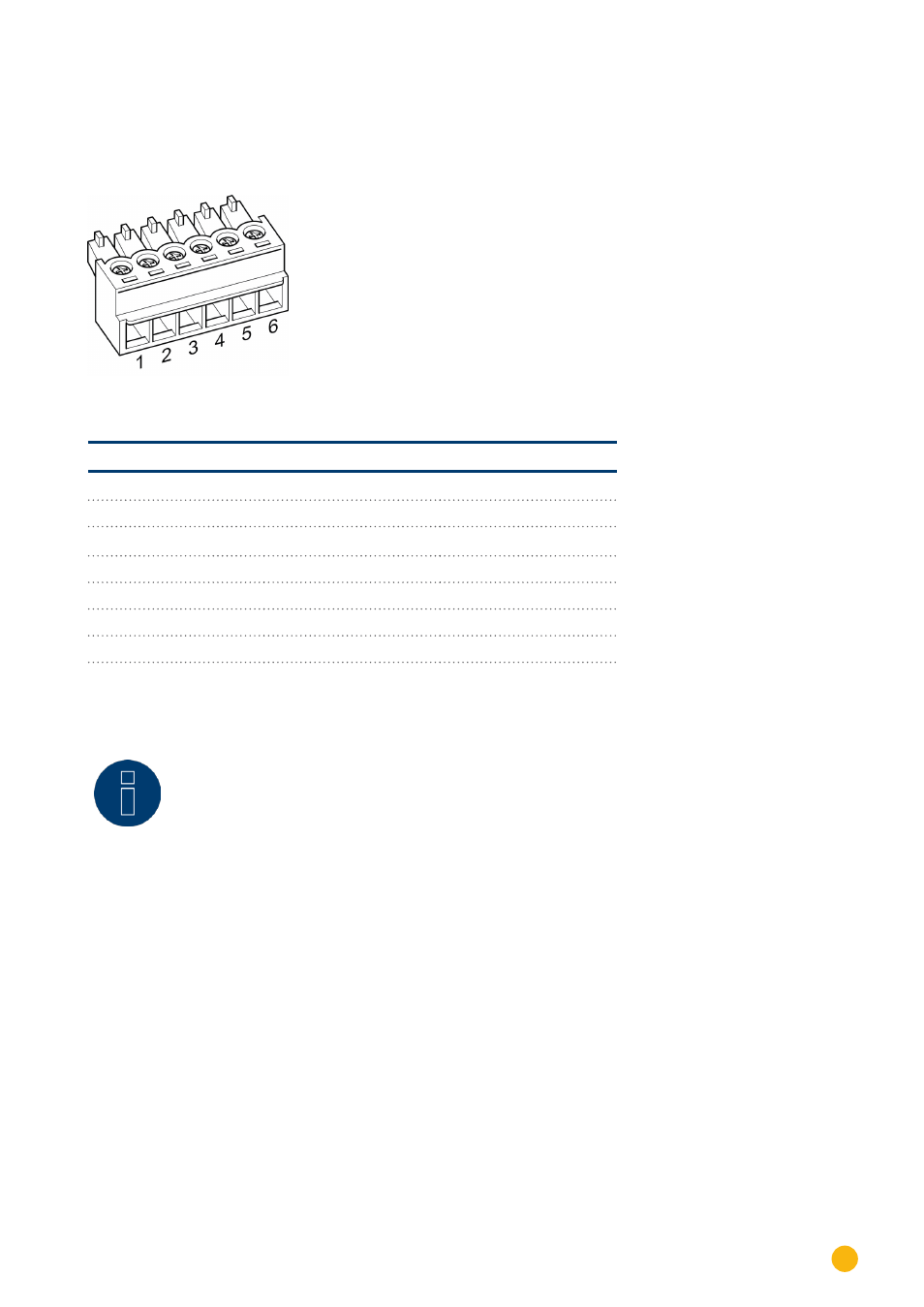

Abb.: 6-poliger Klemmleistenstecker
RS485/422 - B
Pin Belegung RS485 Belegung RS422
1 Data + T/RX+
2 12 V 12V
3 Masse Masse
4 Data - T/RX-
5 R/TX+
6 R/TX-
Hinweis
Sind an dieser Schnittstelle Wechselrichter angeschlossen, welche die RS422 Schnittstelle
verwenden (z.B. Fronius, AEG, Riello), kann kein Zubehör (Sensor, Zähler, Display,...) in
diesem Bus eingebunden werden.
