Seite 12: Hydraulisches funktions- prinzip, Entfernungsabhängiger schallpegel
2.4
Hydraulisches Funktions-
prinzip

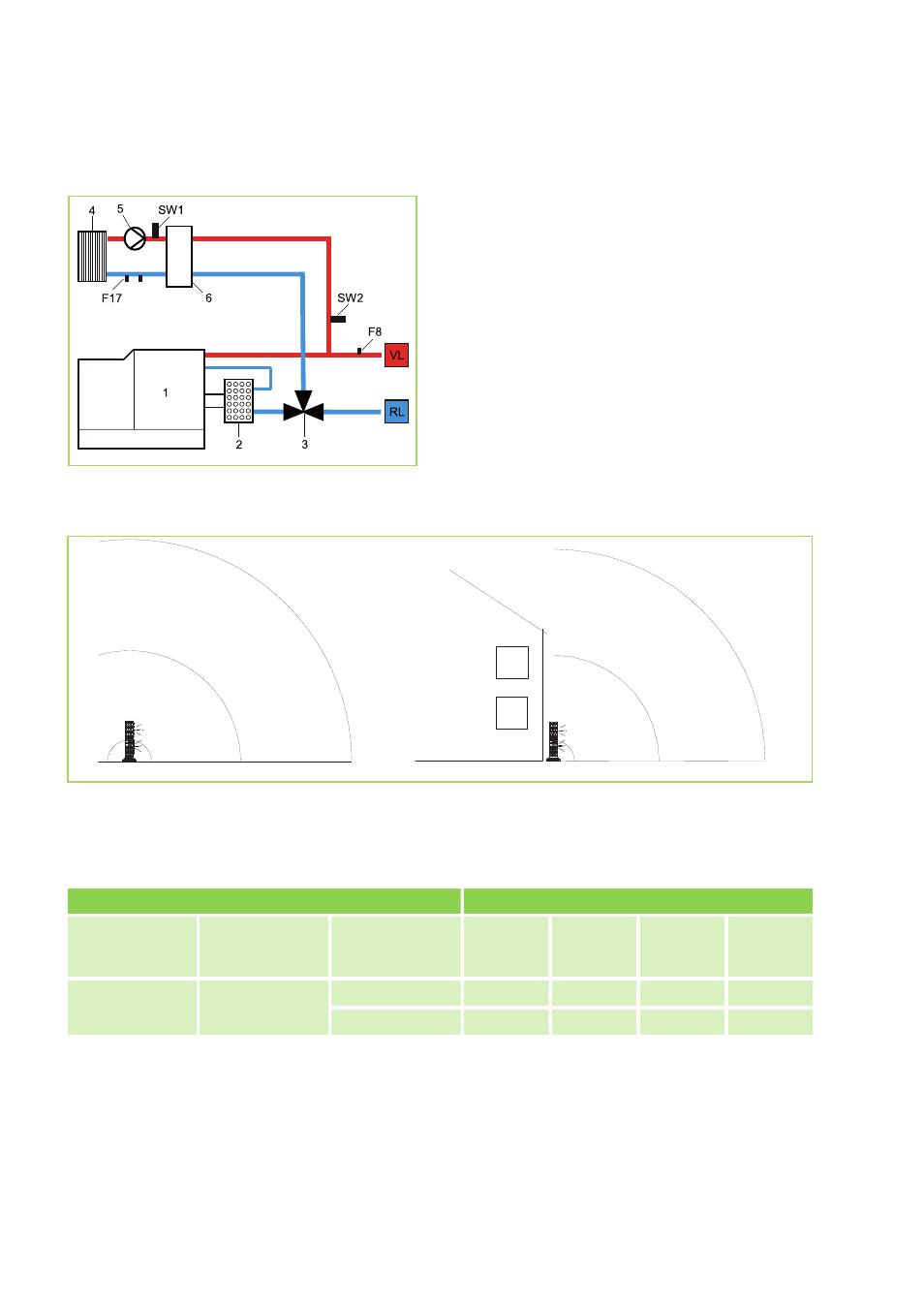

Abb. 3: Hydraulisches Funktionsprinzip.
1:
Brennwertkessel
2:
Abgaswärmetauscher
3:
Umschaltventil
4:
Plattenwärmetauscher (Kondensator für
Außeneinheit)
5:
Umwälzpumpe
6:
Wasserweiche
F8:
Sammlertemperaturfühler
F17:
Rücklauftemperaturfühler Wärmepumpe
RL:
Rücklauf
VL:
Vorlauf
SW1 + 2: Strömungswächter
2.5
Entfernungsabhängiger Schallpegel
1m
1m
5m
10m
1m
5m
10m
Abb. 4: Entfernungsabhängiger Schallpegel des Außenmoduls in Abhängigkeit der Aufstellungsart, gem.
Zeichnung
Schallpegel in Abhängigkeit der Entfernung
Wärmepumpen-
Außenmodul
Schallleistungs-
pegel nach ISO
9614-2
Aufstellungsart,
gem. Zeichnung
1m
5m
10m
15m
REMKO HotHy-
brid
64,1 dB(A)
Im Freifeld
53,1 dB(A) 39,1 dB(A) 33,1 dB(A) 29,6 dB(A)
Vor einer Wand
56,1 dB(A) 42,1 dB(A) 36,1 dB(A) 32,6 dB(A)
REMKO HotHybrid
12
