Montage
5.1
Systemaufbau
NAM
KA
AM
VEN
IM
STL
KML
NIM
VRH
IB
AB

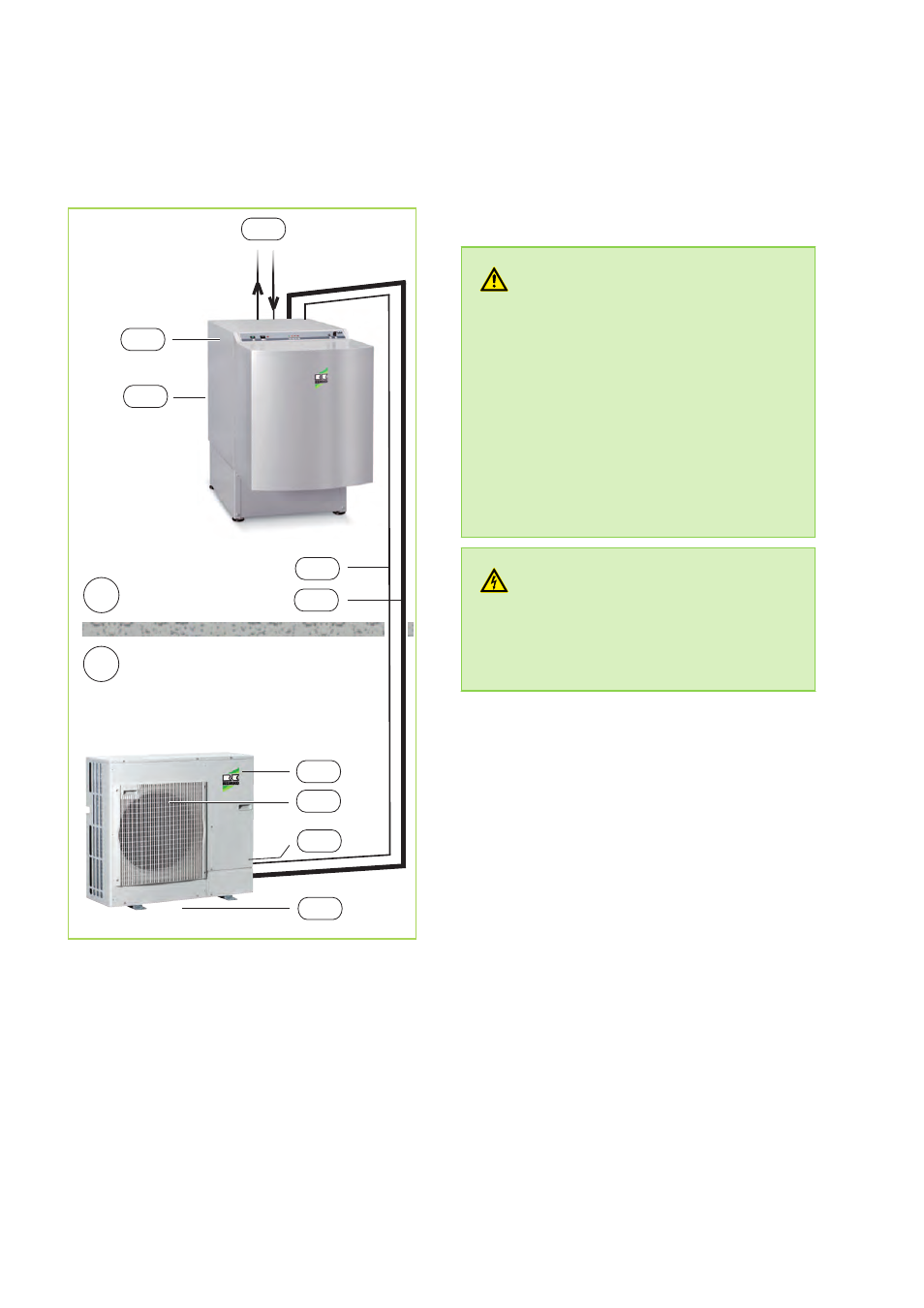

Abb. 7: Systemaufbau.
AB:
Außenbereich
IB:
Innenbereich
AM:
Außenmodul REMKO HotHybrid
IM:
Innenmodul REMKO HotHybrid
KA:
Kondensatablauf AM (muss frostsicher aus-
geführt werden!)
KML: Kältemittelleitungen
3
/
8
" und
5
/
8
“
NAM: Netzzuleitung AM = 230V / 1~ / 50Hz 25A
(z.B. 3x4 mm
2
)
NIM: Netzzuleitung IM = 230V / 1~ / 50Hz 25A
(z.B. 3x1,5 mm
2
)
STL: Steuerleitung (4x1mm
2
)
VEN: Ventilator
VRH: Vor- und Rücklauf für Heizung (DN 25)
5.2
Sicherheit bei der Montage
WARNUNG!
Verletzungsgefahr durch unsachgemäße Mon-
tage! Unsachgemäße Montage führt zu
schweren Personen- und Sachschäden. Des-
halb:
- Die Montage und Inbetriebnahme muss durch
einen autorisierten Heizungs- bzw. Kältefach-
betrieb erfolgen.
- Vor Beginn der Arbeiten für ausreichende
Montagefreiheit sorgen.
- Mit offenen scharfkantigen Bauteilen vor-
sichtig umgehen.
GEFAHR!
Bei Berührung mit spannungsführenden Teilen
besteht unmittelbare Lebensgefahr durch
Stromschlag. Beschädigung der Isolation oder
einzelner Bauteile kann lebensgefährlich sein.
5.3
Allgemeine Montagehinweise
Die Innen- und Außenmodule müssen mit Kältemit-
telleitungen der Dimensionen (Außendurchmesser)
3/8" = 9,52 mm und 5/8" = 15,88 mm verbunden
werden. Zwischen den Modulen muss mindestens
eine vieradrige Steuerleitung verlegt werden.
Sowohl das Innen-, als auch das Außenmodul
benötigen eine separate Spannungsversorgung.
n
Zur Installation der Gesamtanlage ist diese
Anleitung zu beachten.
n
Für die Montage und Wartung der Heizanlage
werden die Standardwerkzeuge aus dem
Bereich Heizungsbau, Kälteinstallation sowie
der Öl-/Gas- und Wasserinstallation benötigt.
n
Das Gerät sollte in der Originalverpackung so
nah wie möglich an den Montageort gebracht
werden, um Transportschäden zu vermeiden.
n
Das Gerät ist auf sichtbare Transportschäden
zu kontrollieren. Eventuelle Mängel müssen
umgehend dem Vertragspartner und der Spe-
dition gemeldet werden.
n
Es sind geeignete Montageorte hinsichtlich des
Betriebsgeräusches und der Installationswege
zu wählen.
