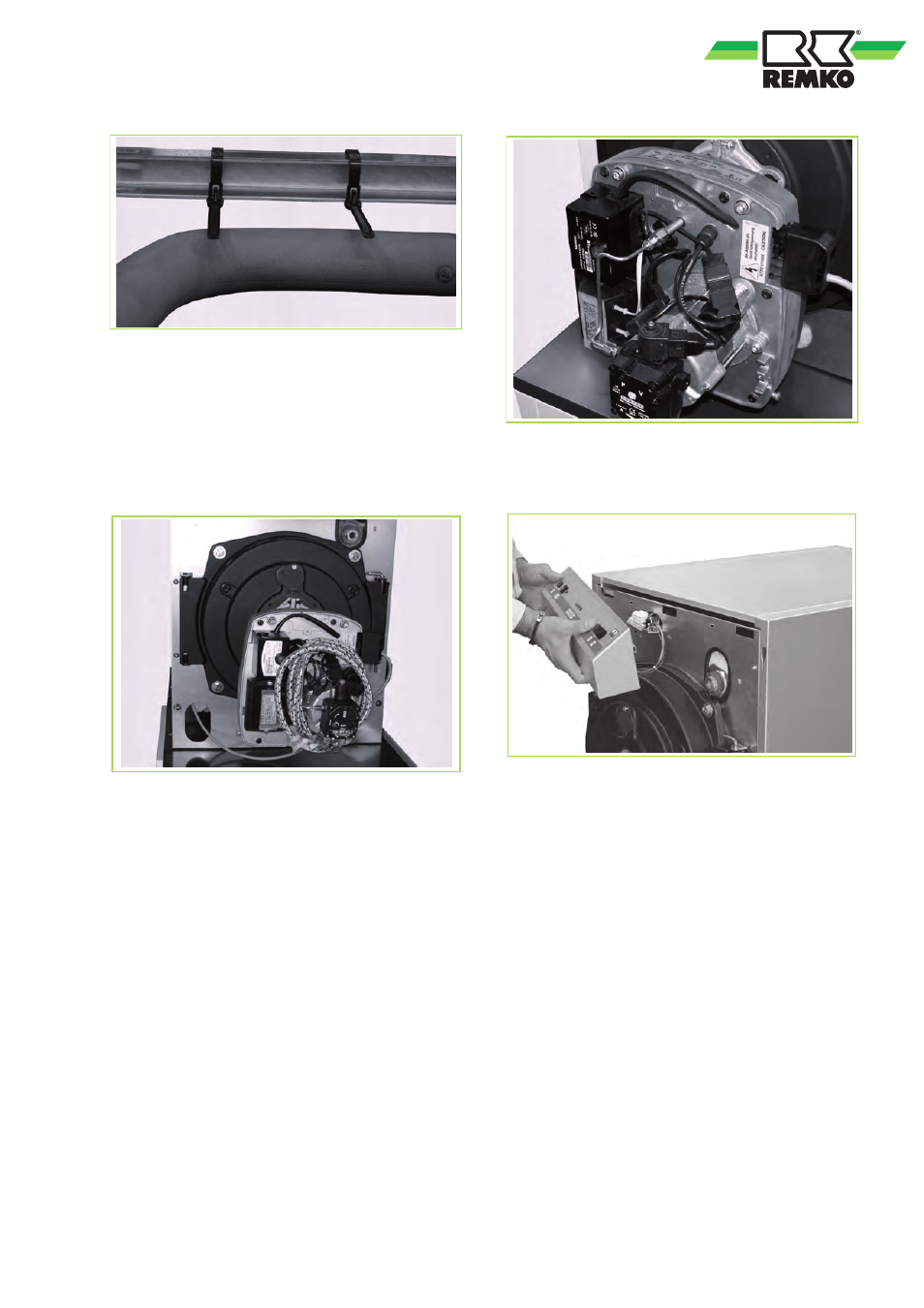

Abb. 34: Wieder verwendbare Kabelbinder zur
Kabelführung im Rahmen. Die Fühlerkabel auf der
Seite der Anschlussklemme Fühler entlang führen.
Die Spannung führenden Leitungen (Pumpe,
Mischermotor, Netz usw.) auf der Seite der
Anschlussklemme 230V verlegen
Montage Geräteschaltfeld und Kabelbaum
Abb. 35: Brenneranschlusskabel aus der Verpa-
ckung des Kesselschaltfeldes entnehmen und
durch die linke untere Öffnung des vorderen Ver-
kleidungsbleches führen. Kabel an der Buchse der
Gerätesteuerung aufstecken
Abb. 36: Den Brenneranschlussstecker in die
Buchse des Brenners stecken
Abb. 37: Das Kesselschaltfeld der Verpackung ent-
nehmen. Kabelbaum aus dem Inneren des Kessel-
schaltfeldes herausziehen und durch die Öffnung
im Verkleidungsblech vorne hindurchführen. Den
Kapillarfühler des STB nicht durch die Öffnung,
sondern direkt vor dem Blech zur Tauchhülse
führen
