Abgasrohr im Schornstein, starr
B1
B
B2
J
L1
RLA
D1

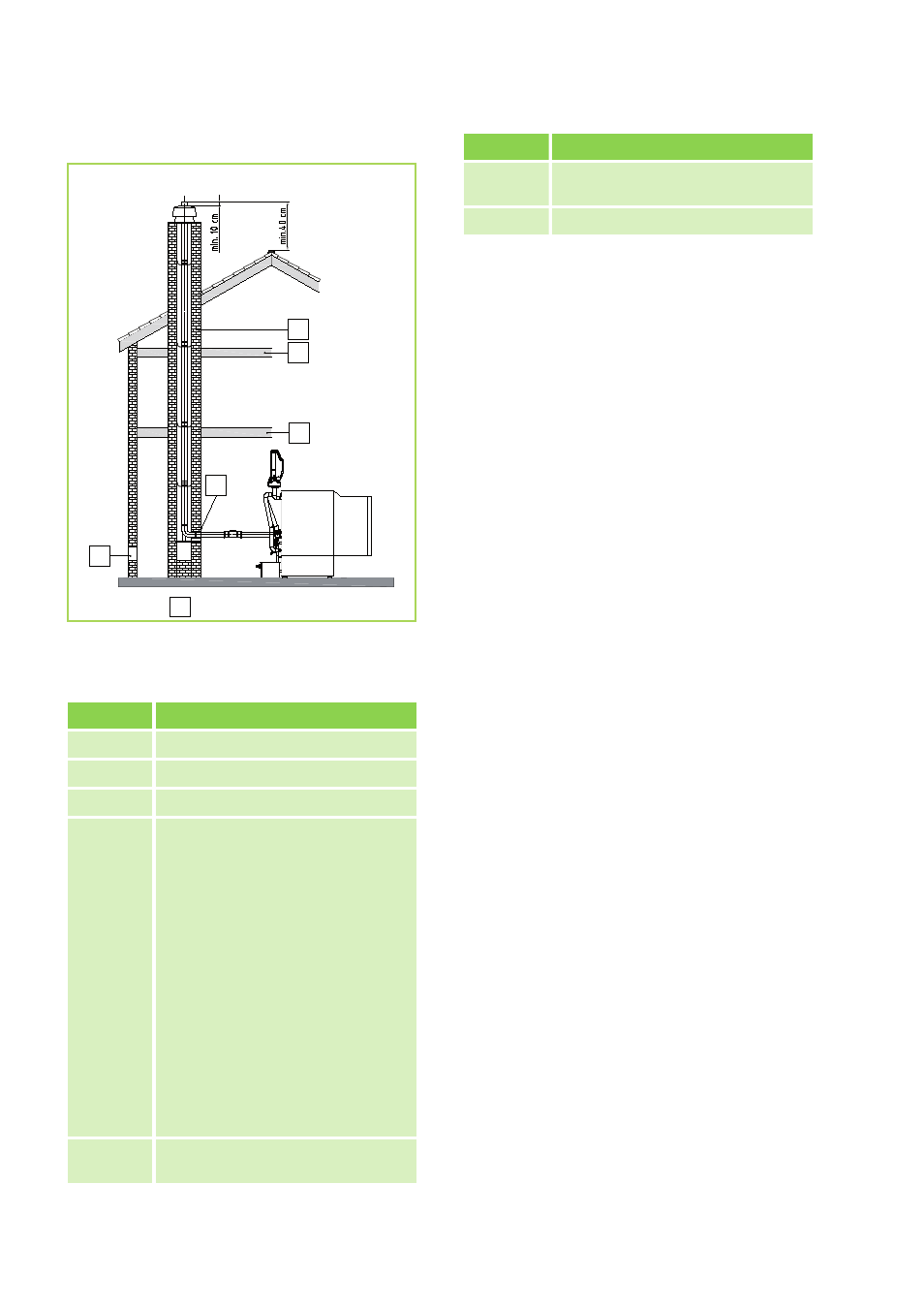

Abb. 48: OB
23
Abgasrohr im Schornstein, starr
Legende zu Abb. 48
Kürzel Bedeutung
B Decke F30
B1 Schacht F90 oder F30
B2 Decke F90 = Beton
D1 Anzahl und Position der Kontrollöff-
nungen sind vor der Bestellung mit
dem vor Ort zuständigen Bezirks-
schornsteinfegermeister abzu-
stimmen. In der Regel reicht bei
starren Abgasleitungen eine Kon-
trollöffnung im Aufstellraum, wenn
zwei Bedingungen erfüllt werden:
1. In der Waagerechten die Entfer-
nung der Kontrollöffnung vom
Schacht 0,3 m nicht überschreitet
und keine weiteren Umlenkungen
enthalten sind.
2. In der Senkrechten die Abgaslei-
tung nicht höher als 15 m ist, und
eine Reinigung von der Mündung
erfolgen kann.
J Lüftungsöffnung ins Freie 1x150 cm²
oder 2x75 cm²
Kürzel Bedeutung
L1 Wandblende mit Luftschlitzen zur
Entlüftung des Aufstellraumes.
RLA Raumluftabhängiger Betrieb
