- Stützbogen durch die Schachtöffnung auf die
Auflageschiene aufsetzen.

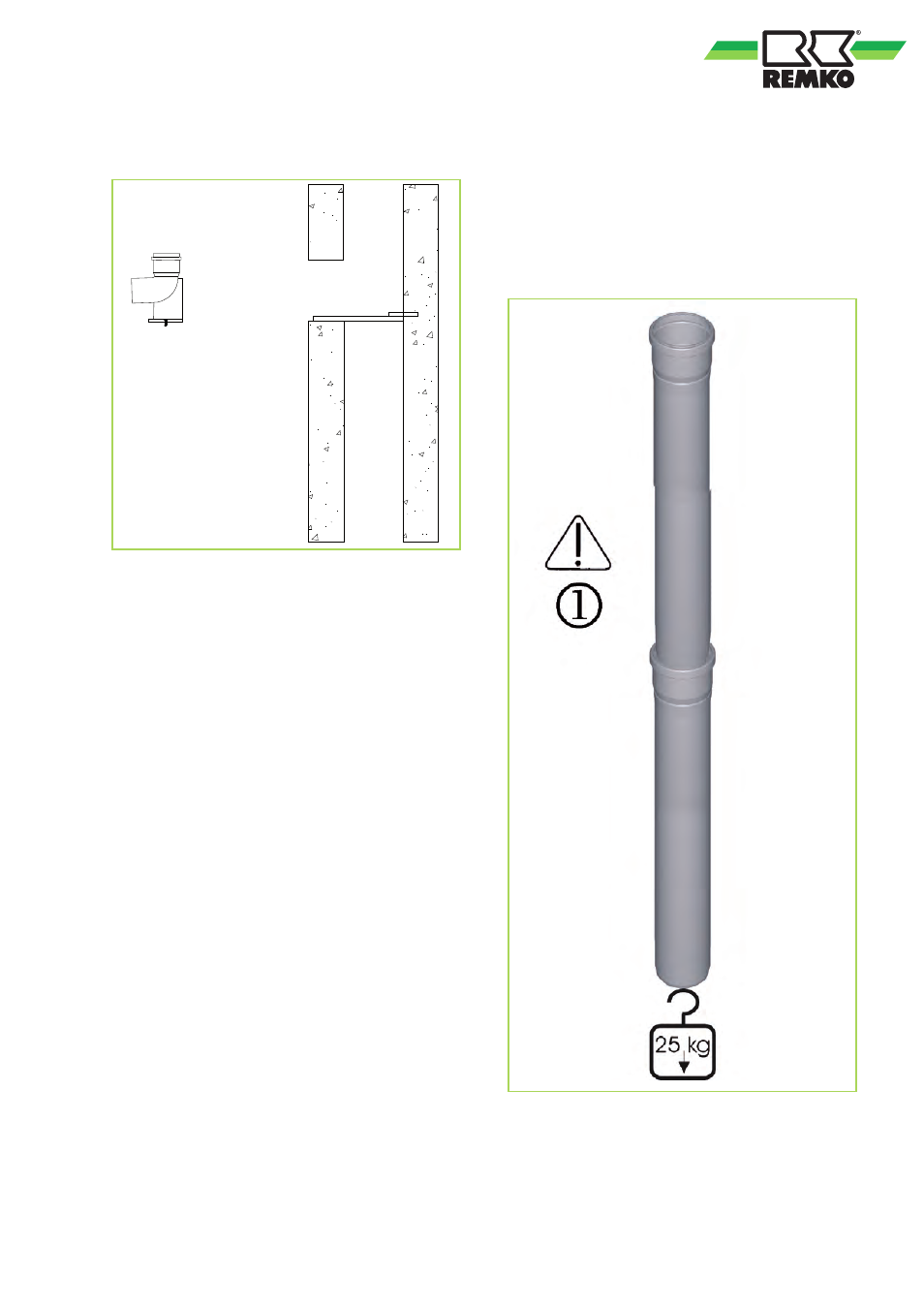

Abb. 52: 87° und Auflageschiene
Kaminsystem einbauen
- Bei Erfordernis einer Revisionsöffnung ist:
- eine evtl. vorhandene Kamintür zu verwenden
oder in gut zugänglicher Höhe anzubringen
- das Maß L (s. Abb. 54) zwischen Stützbogen und
Revisionsstück zu ermitteln
- die Revisionsöffnung des Abgasrohres im
unteren Bereich der Reinigungstür anzuordnen, da
das Abgasrohr im Betrieb eine Längendehnung
erfährt
- die senkrechten Abgasrohre in 2 m Baulänge
sind mit der „Stoppring-Technik“ ausgerüstet (s.
Abb. 53). Die Rohrenden werden durch diese Ver-
bindungstechnik für die Montage gegen Herausrut-
schen gesichert.
- Am ersten senkrechten Abgasrohr, ca. 10 cm von
unten, Montageschelle mit Ösenschrauben befes-
tigen und Seil anbringen
- Die Abstandhalter mit den Abstandringen werden
unterhalb der Muffe mit dem Spannband am
Abgasrohr befestigt. Die Abstandringe sollten
gleichmäßig verteilt und je nach Schachtgröße ent-
sprechend vorgeformt werden.
- Nach und nach die weiteren Abgasrohre zusam-
menstecken und mit Seil in den Schacht ablassen
- Abstandhalter an jedem Formstück und vor und
hinter einer Reinigungsöffnung montieren.
- Letztes Rohr im Schacht so kürzen, dass die
Steckmuffe nach dem Ablassen aller Rohre 5-10
cm unterhalb der Schachtoberkante endet.
- Rohrsystem in Stützbogen einstecken (vorher
Dichtung säubern und Rohrende einfetten).
- Seil entfernen
Abb. 53: Abgasrohre mit Stoppring
