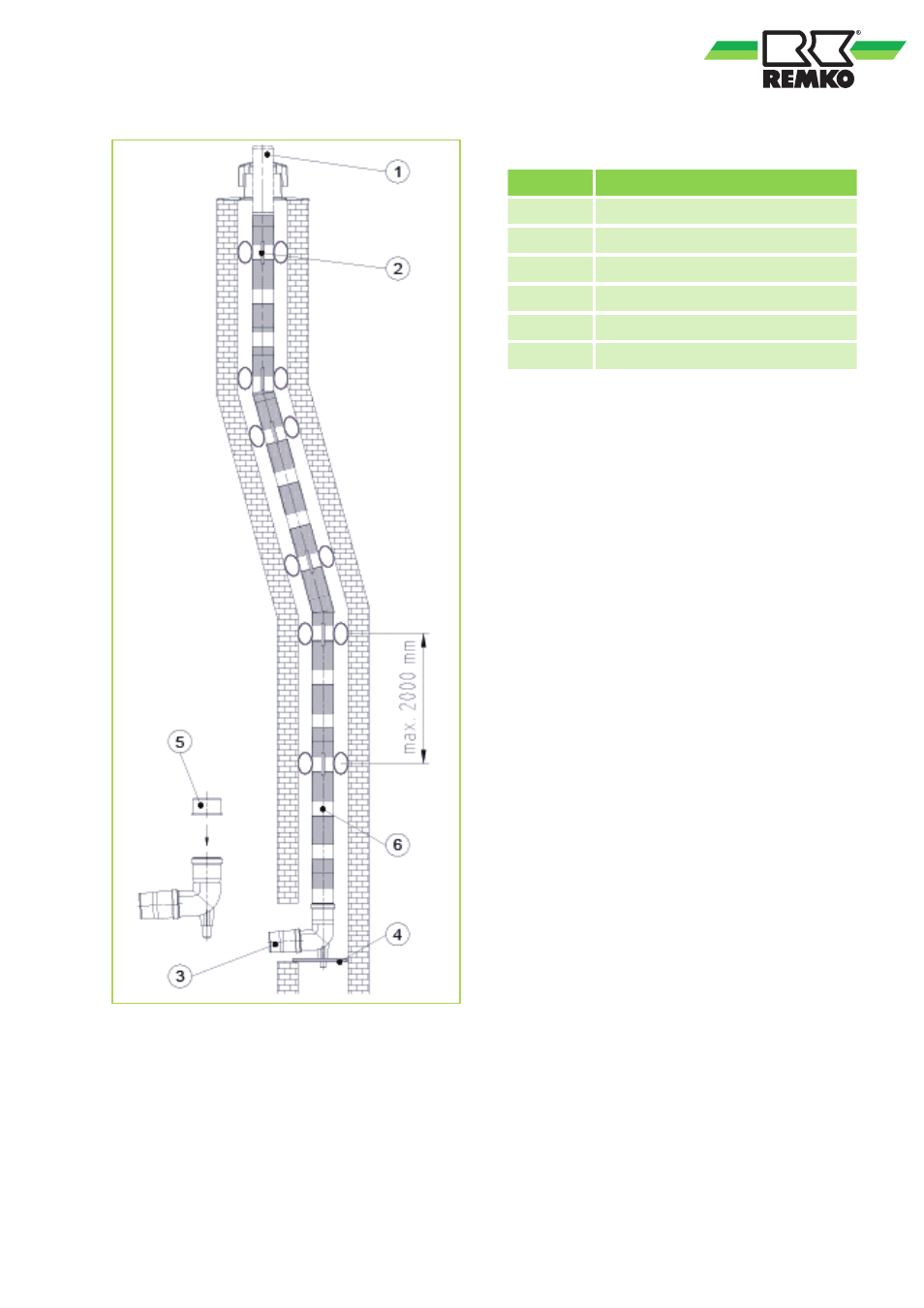

Abb. 58: Kaminsystem, flexibel
Kürzel
Bedeutung
1
Leitungsende Abgasrohr
2
Abstandhalter
3
Stützbogen
4
Auflager
5
Flexrohrhülse
6
Abgasrohr, flexibel
Befestigung des flexiblen Abgasrohres in der
Schachtabdeckung
Jetzt kann auf dem Dach die flexible Abgasleitung
zunächst bis auf ca. 35 cm oberhalb der Schacht-/
Schornsteinmündung abgeschnitten werden. Die
Schachtabdeckung besteht aus drei Teilen. Dem
Unterteil (13), der Flexrohrklemme (14) und der
Abdeckhaube (15). (s. Abb. 59)
Als erstes wird das Unterteil (14) über das Lei-
tungsende (1) (s. Abb. 58) geschoben und mit
seiner Flanschfläche mittels beiliegendem Befesti-
gungssatz auf der Schachtmündung festge-
schraubt. Je nach Oberfläche der Schornsteinmün-
dung ist ein geeignetes Abdichtmittel zu
verwenden. Die Flexrohrklemme (14) wird aufge-
spreizt und über das Leitungsende bis zum Unter-
teil (13) geschoben. Die Flexrohrklemme (14) fasst
in eine Ringnut an der Oberkante des Oberteiles
und verhindert so das Abrutschen der Abgaslei-
tung in den Schacht. Zuletzt wird die Abdeckhaube
übergestülpt und auf das Unterteil aufgedrückt.
Nun die Abgasleitung mind. 4 cm oberhalb der
Abdeckhaube abschneiden.
