Kürzel Bedeutung
K Raumluft
L1 Wandblende mit Luftschlitzen zur
Entlüftung des Aufstellraumes.
OB
23
Abgasrohr endet im feuchteunempfindli-
chen Schornstein
B1
B
B2
J
L1
RLA
C
K
D
G

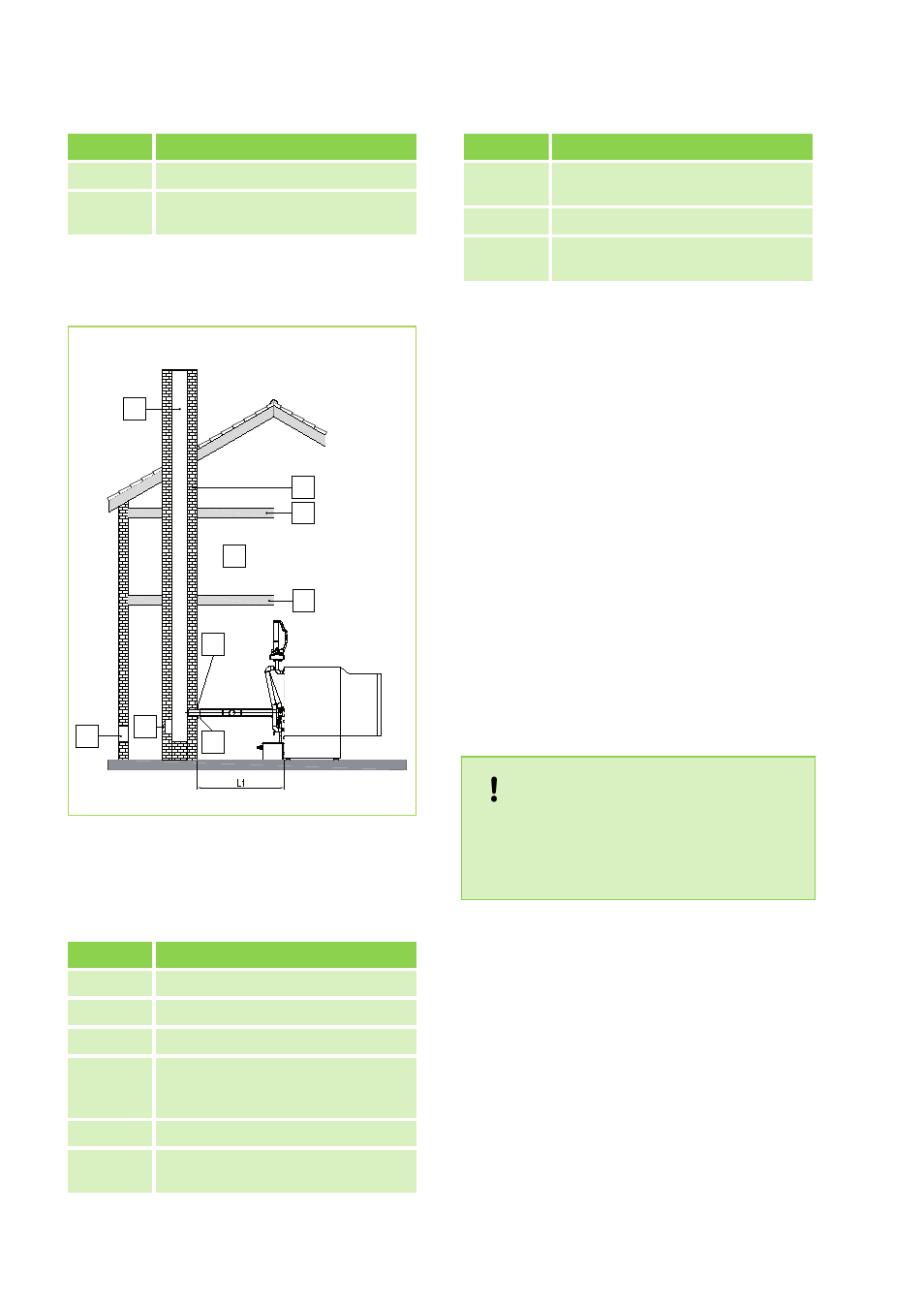

Abb. 51: OB
23
Abgasrohr endet im feuchteunemp-
findlichen Schornstein
Legende zu Abb. 51
Kürzel Bedeutung
B Decke F30
B1 Schacht F90 oder F30
B2 Decke F90 = Beton
C Wenn L1 größer als 1 m ist, muss
ggf. eine zusätzliche Kontrollöffnung
eingebaut werden.
D Prüf- und Reinigungsöffnung
G Schacht muss druck- und wasser-
dampfdicht sein!
Kürzel Bedeutung
J Lüftungsöffnung ins Freie 1x150 cm²
oder 2x75 cm²
K Raumluft
L1 Wandblende mit Luftschlitzen zur
Entlüftung des Aufstellraumes.
Montage Abgasleitung starr
- Fragen zur Abgasführung sollten grundsätzlich
mit dem/der zuständigen Bezirksschornsteinfeger-
meister/in abgestimmt werden.
- Abgaswege sind grundsätzlich so kurz wie mög-
lich aufzubauen.
- Der Sitz der Dichtungen muss in allen Muffen
kontrolliert werden.
- Es dürfen ausschließlich die mitgelieferten Spezi-
aldichtungen verwendet werden.
- Die Einsteck-Enden der Bauteile sind vor der
Montage einzufetten (Grundsätzlich mitgeliefertes
Gleitmittel verwenden).
- Die Muffen der Abgasrohre müssen in Strö-
mungsrichtung zeigen.
- Es dürfen nur die gelieferten Originalteile ver-
wendet werden.
- Zulassungsbescheid dem/der Bezirksschornstein-
fegermeister/in zur Verfügung stellen.
HINWEIS!
Waagrechte Leitungsabschnitte müssen zum
Kessel immer ein Gefälle von mind. 3°
erhalten, damit der Kondensatabfluss gewähr-
leistet ist. 3° @ mind. 5 cm/ 1 m
Erforderliche Hilfsmittel
- Säge, Feile oder Rohrschneider zum Ablängen
und Anfasen der Rohrstücke
- Bohrmaschine zum Befestigen der Kaminschach-
tabdeckung
Auflageschiene einbauen
- Um die Auflageschiene zu befestigen, ist genau
gegenüber der Anschlussöffnung eine Bohrung (Ø
10-12 mm) anzubringen.
- Auflageschiene evtl. kürzen, in die Bohrung ein-
setzen und vorne fixieren (mit Schraube oder
Mörtel).
