Fehleranzeige Außenmodul (Blinkcode Steuer-
platine des Außenmoduls)
Leuchtet am Innenmodul die rote Kontrollleuchte,
liegt eine Störung des Außenmoduls vor. Nach
Entfernung der Gehäuseverkleidung werden an
der Steuerplatine zwei Leuchtdioden sichtbar, die
bei einwandfreiem Betrieb grün und rot leuchten
(siehe Abb. 61). Blinken die Dioden, liegt eine Stö-
rung vor. In folgender Tabelle können Störungsur-
sache und Gegenmaßnahmen abgelesen werden.
1

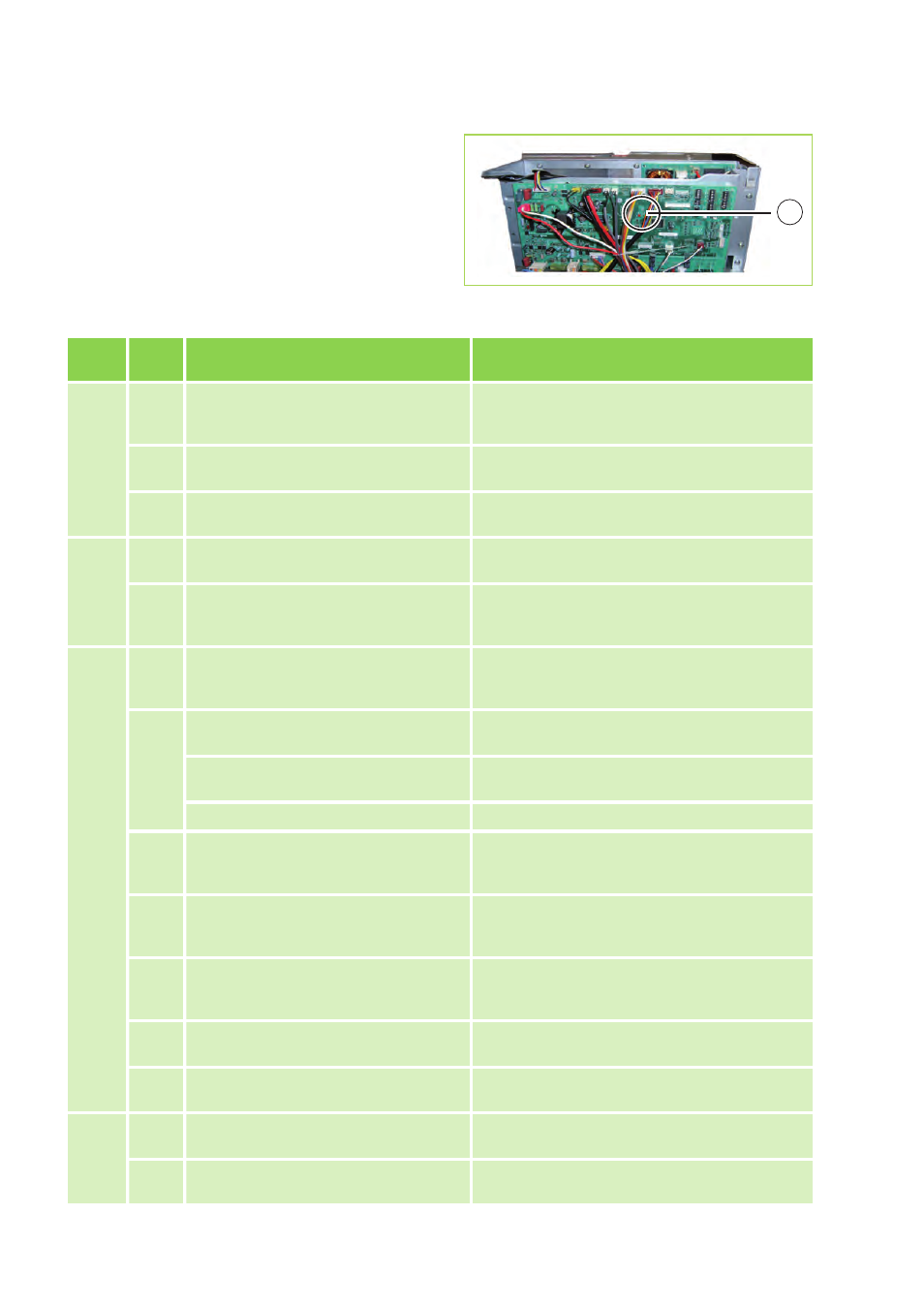

Abb. 61: 1: Grüne u. rote LED´s im Außenmodul
Grüne
LED
Rote
LED
Bedeutung
Abhilfe
Blinkt
1 mal
Blinkt
1 mal
Phasenfehler: Die Zuleitung zum AM
oder die Verbindung zwischen IM und
AM sind nicht korrekt
Elektrischen Anschluss überprüfen (vertauschte
Phasen) Verbindungsleitung überprüfen
Blinkt
2 mal
Ein Stecker der Platine ist abgezogen
oder hat keinen richtigen Kontakt
Alle Stecker an der Platine, am Hoch- und am
Niederdruckschalter überprüfen
Blinkt
3 mal
Störung an der Steuerplatine
Steuerplatine wechseln
Blinkt
2 mal
Blinkt
1 mal
Verdrahtungsfehler zwischen Innen-
und Außenmodul
Verbindungsleitung auf richtige Polung und kor-
rekten Kontakt überprüfen
Blinkt
2 mal
Fehlerhafte Datenübertragung zwi-
schen Innen- und Außenmodul
Überprüfen, ob die Verbindungsleitung unsach-
gemäß verlängert wurde oder falsch ange-
schlossen wurde
Blinkt
3 mal
Blinkt
1 mal
Heißgastemperatur im Kältekreislauf zu
hoch oder Heißgasüberhitzung zu
gering
Kältemittelfüllung überprüfen; Heißgastempera-
turfühler überprüfen; Expansionsventil über-
prüfen
Blinkt
2 mal
Hochdruckschalter hat ausgelöst
Eventuell noch geschlossene Kugelventile
öffnen, Kältemittelüberfüllung prüfen
Niederdruckschalter hat ausgelöst
Eventuell noch geschlossene Kugelventile
öffnen, Kältemittelmangel prüfen
Keine Spannung am Verdichter
Spannungsversorg. des Verdichters überprüfen
Blinkt
3 mal
Überhitzungsschutz hat ausgelöst, zu
hohe Flüssigkeitstemperatur im Kälte-
kreislauf
Verschmutzten Wärmetauscher am Außen-
modul reinigen; eventuellen Luft-kurzschluss
des Außengerätes beseitigen
Blinkt
4 mal
Überstromsicherung am Verdichter
(Überlast) hat ausgelöst, oder keine
Bertiebsspannung des Verdichters
Eventuell noch geschlossene Kugelventile
öffnen; Versorgungsspannung prüfen; defekte
Steuerplatine auswechseln
Blinkt
5 mal
Störung am Heißgastemperturfühler
oder am Lamellentemperaturfühler
(Kabelbruch, oder Kurzschluss)
Stecker auf der Steuerplatine auf festen Sitz
überprüfen, Funktion der Fühler überprüfen
Blinkt
6 mal
Temperaturstörung am Inverterkühl-
block
Strömungshindernisse im Außenmodul besei-
tigen
Blinkt
7 mal
Störung in der Spannungsversorgung
Versorgungsspannung prüfen und reparieren
Blinkt
4 mal
Blinkt
1 mal
Störung an Fühler Flüssigkeitsleitung
(Kabelbruch oder Kurzschluss)
Stecker auf der Steuerplatine auf festen Sitz
überprüfen, Funktion des Fühlers überprüfen
Blinkt
4 mal
Temperatur der Flüssigkeitsleitung zu
hoch / niedrig
Kältemittelleitung überprüfen oder Kältemittel-
mangel
