REMKO HotHybrid HBW 150 - Handbuch (Seite 52)

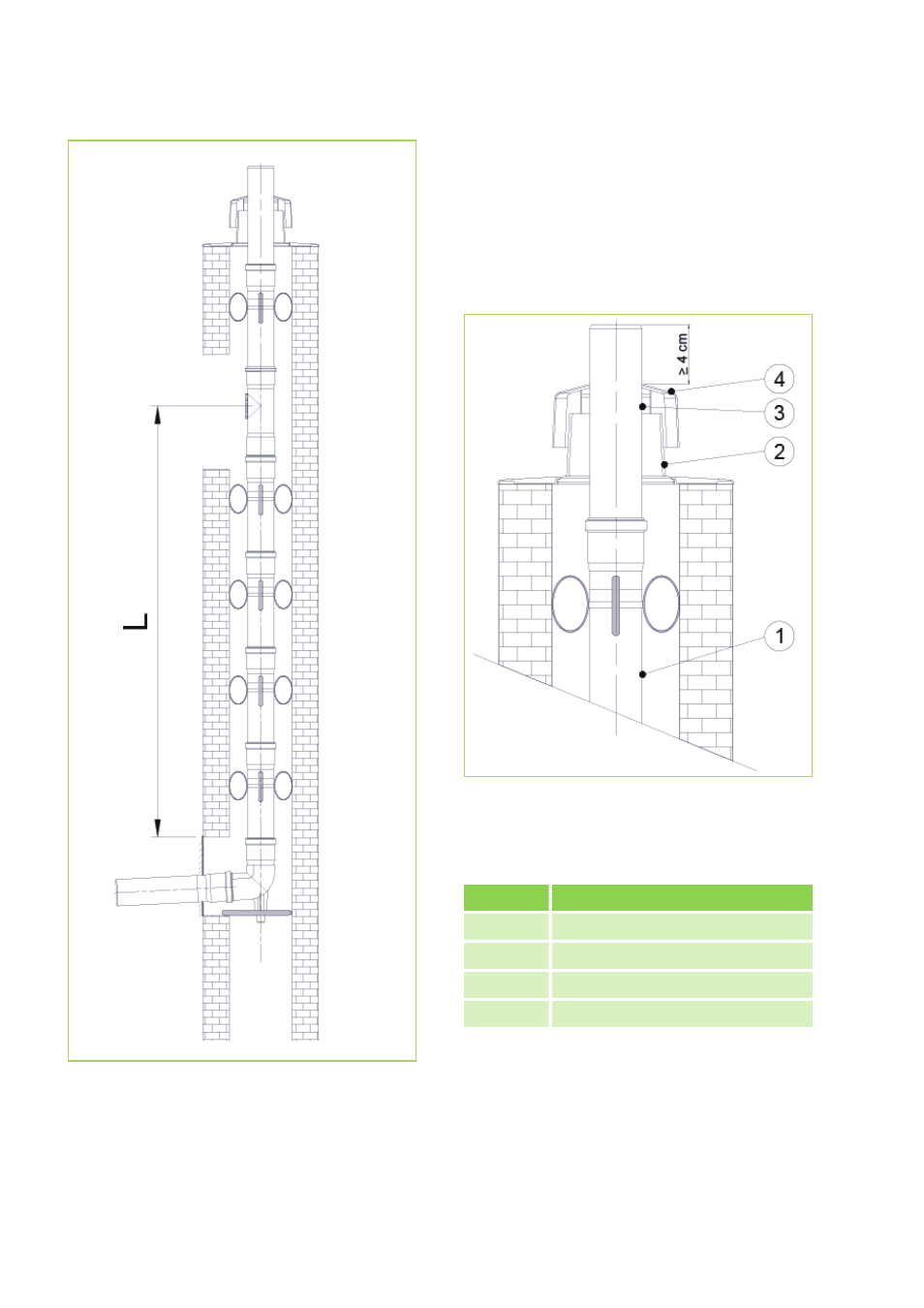

Abb. 54: Kaminsystem, starr, zur Ermittlung von
Abstandsmaß L
Schachtabdeckung montieren
- Oberstes Abgasrohr (1) im Schacht endet 5-10
cm unterhalb der Schachtoberkante.
- Das Unterteil (2) der Schachtabdeckung mon-
tieren und ggf. zu dem Kaminkopf abdichten.
- Letztes Abgasrohr ohne Muffe (3) auf passende
Baulänge kürzen (evtl. Reststück verwenden).
- Zur Ringspaltbesichtigung kann der Abdeck-
haube (4) vom Unterteil der Schachtabdeckung
abgezogen werden.
Abb. 55: Schachtabdeckung
Legende zu Abb. 55
Kürzel Bedeutung
1 Abgasrohr
2 Unterteil Schachtabdeckung
3 Abgasrohr ohne Muffe
4 Abdeckhaube
Verbindungsleitung montieren
- Anschluss-Modul mit Revisionsöffnung und Kon-
densatablauf am Gerätestutzen entsprechend der
Markierung über den Gerätestutzen schieben.
- Evtl. zusätzlich erforderliche Revisionsöffnungen
mit dem/der Bezirksschornsteinfegermeister/in
festlegen.
