- Einstecken des unteren Endes des flexiblen
Abgasrohres in den Stützbogen (3), der auf dem
Auflager (4) liegt.
- In die flexible Abgasleitung können Zubehörteile
(wie z.B. Revisions-T-Stück) eingebaut werden.
Diese Zubehörteile werden mittels der Stoppring-
Technik mit der flexiblen Abgasleitung verbunden.
Zubehörteile Abgasleitung flexibel
10 Revisionsstück
Das Revisionsstück ist je nach Anforderung unter
Abstimmung mit dem/der zuständigen Bezirks-
schornsteinfegermeister/in einzubauen. Es dient
der Überprüfbarkeit und Reinigung des flexiblen
Abgasrohres. Die auf dem Bauteil gekennzeich-
nete Einbaurichtung ist unbedingt zu beachten, da
sonst die Möglichkeit von Undichtigkeiten besteht.
11 Kupplungsstück
Das Kupplungsstück dient der verlustfreien Verar-
beitung von Restlängen des flexiblen Abgasrohres.
Auch hier ist aufgrund des herabfließenden Kon-
densates die Einbaurichtung unbedingt zu
beachten.
12 Einziehhilfe mit Zugseil 20 m
Als Zubehör ist eine Einziehhilfe lieferbar. Die Ein-
zugshilfe dient der leichten und rationellen Mon-
tage von flexiblen Abgasrohren. Die Einzugshilfe
kann sowohl für den Einzug der Abgasrohre von
der Mündung zur Schachtsohle, als auch umge-
kehrt verwendet werden. Sie ist in ihrer Baulänge
so ausreichend dimensioniert, dass sie über das
starre Einsteckende des Abgasrohres gestülpt und
mit ihrer Verschraubung am Flexbereich befestigt
werden kann.

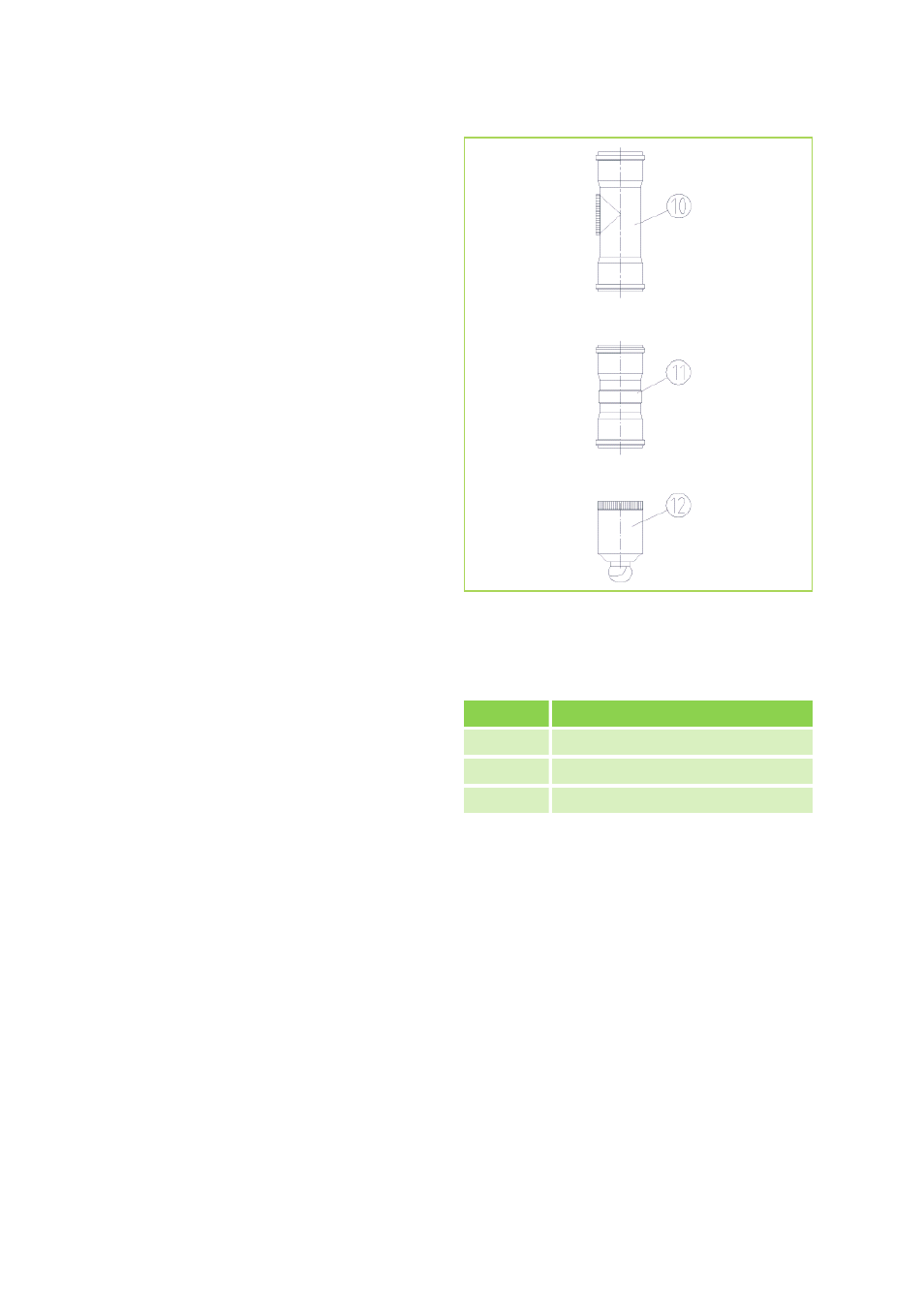

Abb. 57: Zubehörteile
Kürzel
Bedeutung
10
Revisionsstück
11
Kupplungsstück
12
Einziehhilfe mit Zugseil, 20 m
Montage der Abstandhalter
Vor der Montage im Schacht werden die Abstand-
halter an den glatten Abschnitten montiert.
Abstandhalter müssen mind. alle 2 m sowie vor
und nach jeder Richtungsänderung eingebaut
werden. Das flexible Abgasrohr soll zentrisch im
Schacht montiert werden.
Montage im Bereich des Stützbogens
Nach dem Einziehen der senkrechten flexiblen
Abgasleitung wird die Einziehhilfe demontiert. Das
sichtbare glatte Ende des Abgasrohres (6) in den
auf dem Auflager sitzenden Stützbogen (3) ste-
cken. Das Einsteckende des Abgasrohres (6)
muss sauber und entgratet sein, bevor es, mit säu-
refreiem Gleitmittel eingerieben, in den Stützbogen
(3) gedrückt wird.
