2
1

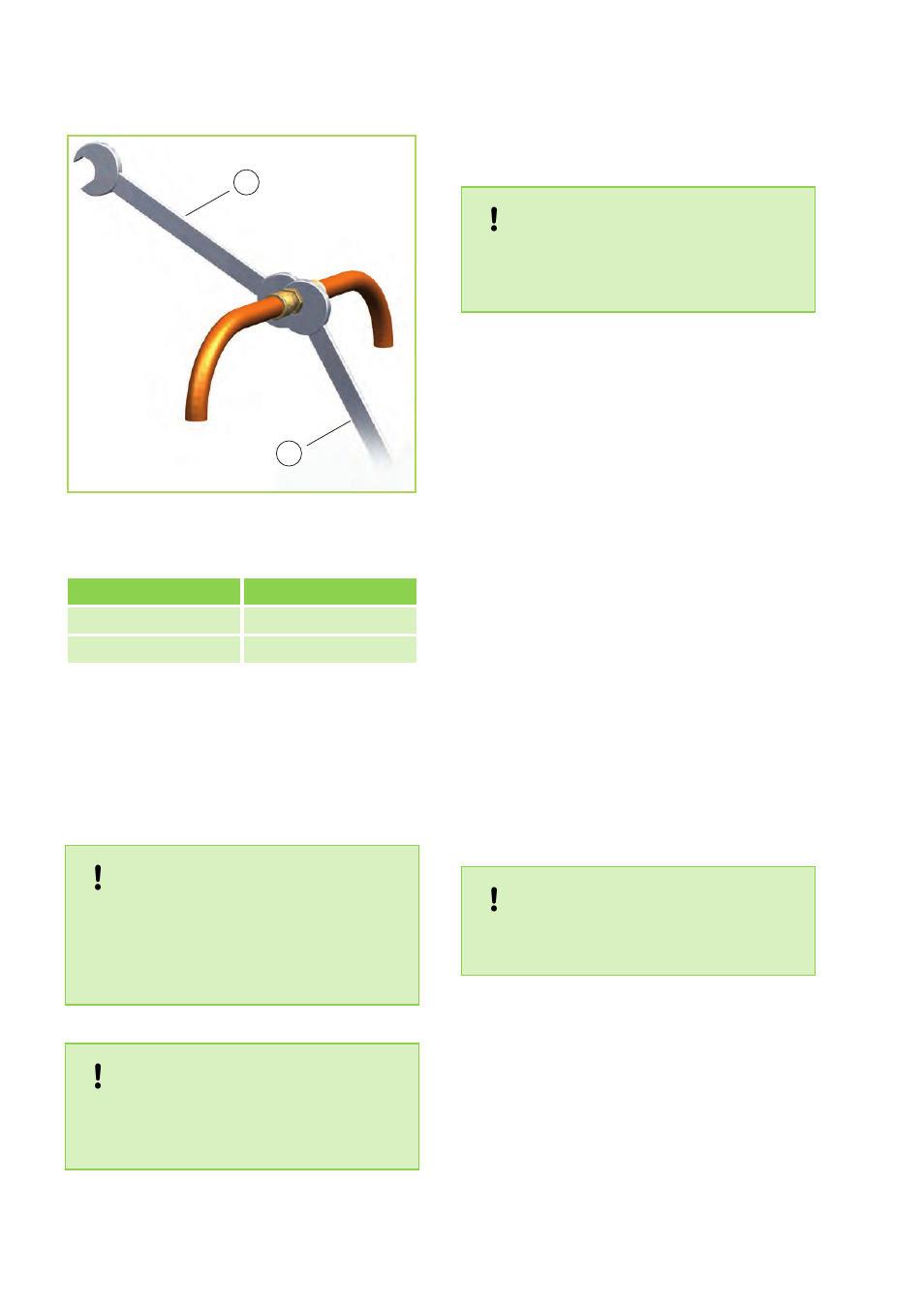

Abb. 32: Verschraubungen anziehen
1: Festziehen mit dem ersten Maulschlüssel
2: Gegenhalten mit dem zweiten Maulschlüssel
Rohrdimension Anzugsdrehmoment
3/8" = 9,52 mm 32 - 40 Nm
5/8" = 15,88 mm 65 - 75 Nm
n Die installierten Kältemittelleitungen einschließ-
lich der Bördelverschraubungen müssen mit
geeignetem Dämmmaterial versehen werden.
n Besondere Maßnahmen für eine Ölrückführung
des Kompressoröls müssen nicht getroffen
werden.
HINWEIS!
Es dürfen nur Werkzeuge zur Verwendung
kommen, die für den Einsatz im Kältebereich
zugelassen sind (z. B.: Biegezange, Rohrab-
schneider, Entgrater und Bördelwerkzeug) Käl-
temittelrohre dürfen nicht abgesägt werden.
HINWEIS!
Es muss bei allen Arbeiten ausgeschlossen
werden, dass Schmutz, Späne, Wasser, usw.
in die Kältemittelrohre gelangt!
6.2 Kältetechnische Inbetrieb-
nahme
HINWEIS!
Die Inbetriebnahme ist nur durch speziell
geschultes Fachpersonal durchführbar und
entsprechend zu dokumentieren.
Dichtigkeitskontrolle
n Manometerstation an mindestens einem
Schraderventilanschluss der Absperrventile am
Außenmodul anschließen.
n Die Dichtigkeitskontrolle mussmit getrock-
netem Stickstoff und einem Prüfdruck von 40
bar in der Zeit von 30 Minuten erfolgen.
n Die Anschlüsse und Verbindungen der Rohrlei-
tungen müssen mit einem geeigneten Leck-
suchgerät überprüft und eventuelle Undichtig-
keiten behoben werden.
Evakuieren
n Der Überdruck muss aus den Kältemittellei-
tungen entfernt werden.
n Die verwendete Vakuumpumpe sollte einen
Mindest-Endpartialdruck von 10 mbar auf-
weisen, um Fremdgase und Feuchtigkeit
zuverlässig aus den Leitungen zu entfernen.
n Die Dauer der Vakuumerzeugung richtet sich
nach der Länge der Kältemittelleitungen. Es
wird eine Dauer von mindestens 60 Minuten
empfohlen. Sind die Fremdgase vollständig
aus dem System entfernt worden, werden die
Ventile der Manometerstation geschlossen.
HINWEIS!
Es muss ein Vakuum von min. 10 mbar abs.
erzeugt werden!
