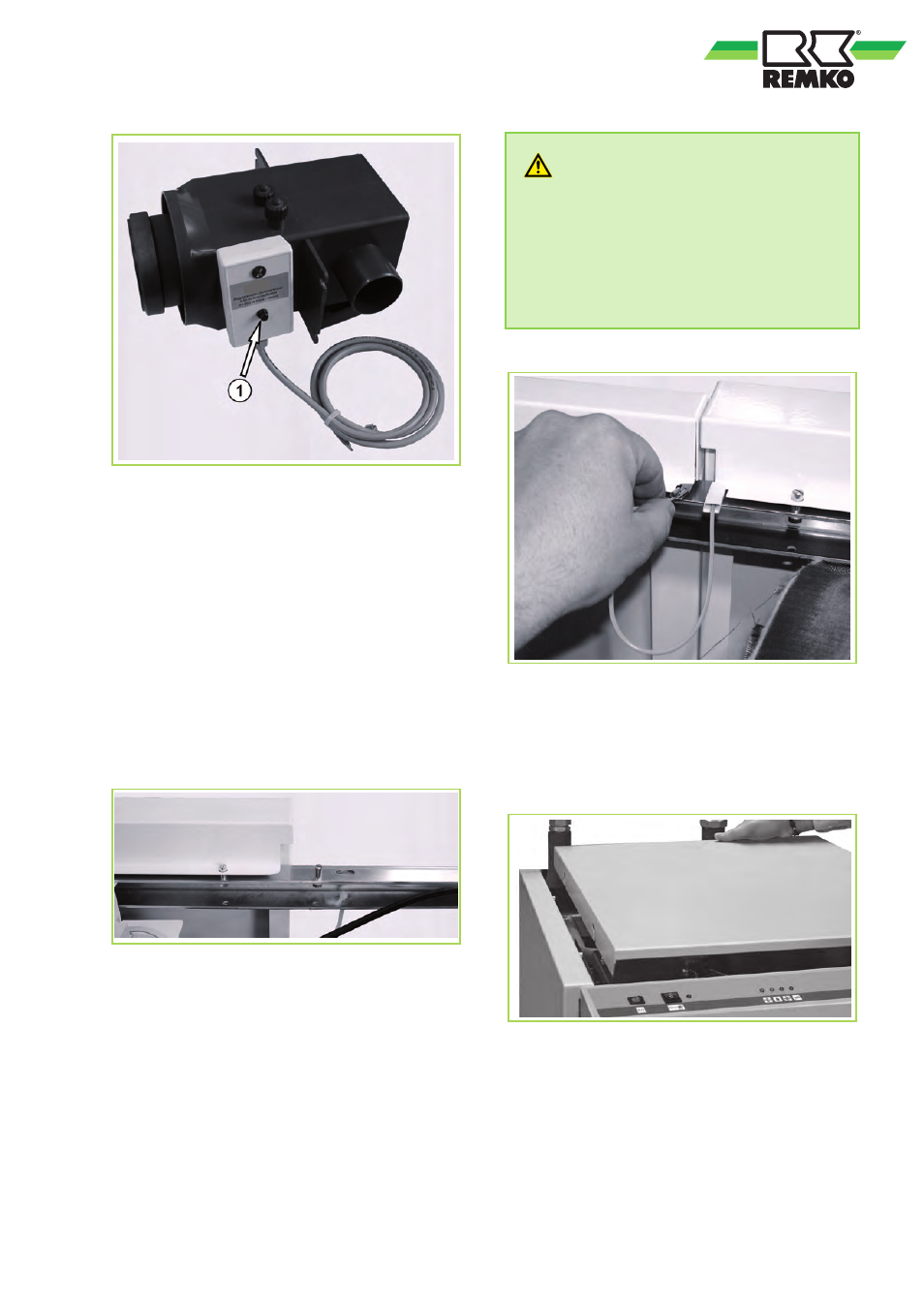

Abb. 15: Entriegelungstaste (1) Abgastemperatur-
begrenzer (ATB)
Montage der Geräteverkleidung
Die Montage der Verkleidungsbleche und Geräte-
haube muss nach Abschluss aller Arbeiten
geschehen, um unbeabsichtigte Beschädigungen
während der Installation zu vermeiden. Dazu sind
die Verkleidungsbleche in einem eigenen Karton
verpackt. Insgesamt befinden sich 3 Verklei-
dungsbleche in der Verpackung. Bei der Montage
der Seitenverkleidungsbleche ist auf die richtige
Position zu achten. Die Bleche passen nur an der
richtigen Position.
Abb. 16: Die Bleche der Seitenverkleidung werden
mit ihren Laschen in die Stifte im Montagerahmen
des Gerätes eingehängt. Prinzipdarstellung. Das
abgebildete Gerät entspricht nicht der gelieferten
Innenmodul
Die Seitenverkleidungsbleche mit den Öffnungen
nach vorne in den Rahmen einhängen. Zur Fixie-
rung der Bleche befindet sich im unteren Bereich
des Rahmens ein Fassonstift. Blech leicht
anheben und auf Fassonstift drücken bis der Stift
in die Haltefeder im Blech einrastet.
GEFAHR!
Lebensgefahr durch elektrischen Schlag! Die
Verkleidung kann bei Beschädigung eines
Kabels unter Spannung stehen.
Deshalb:
- Verkleidungsbleche mit den im Lieferumfang
enthaltenen Kabeln erden.
Abb. 17: Erdverbindung der seitlichen Verklei-
dungsbleche. Die Erdverbindung der beiden Seiten
jeweils einmal mit den Erdungsfahnen (5)
(s.Abb. 41 ) auf dem Blech der Gerätesteuerung
verbinden
Abb. 18: Die obere Verkleidung wird durch vier
Führungsstifte von der Seitenverkleidung gehalten.
Zur Montage Verkleidung so auf das Gerät legen,
dass sie hinten ca. 3 cm übersteht. Blech ohne
Kraft von Hinten nach Vorne schieben, bis die
Stifte in die Führung einrasten. Die Verkleidung
kontrolliert weiter vorschieben. Durch die Führung
senkt sich das obere Verkleidungsblech, bis es
bündig mit der Seitenverkleidung abschließt
