7.5

Elektroanschluss Außenmodul

n

Für den Elektroanschluss ist die Seitenwand

nach Lösen der Schraube zu entfernen.

1

1

1

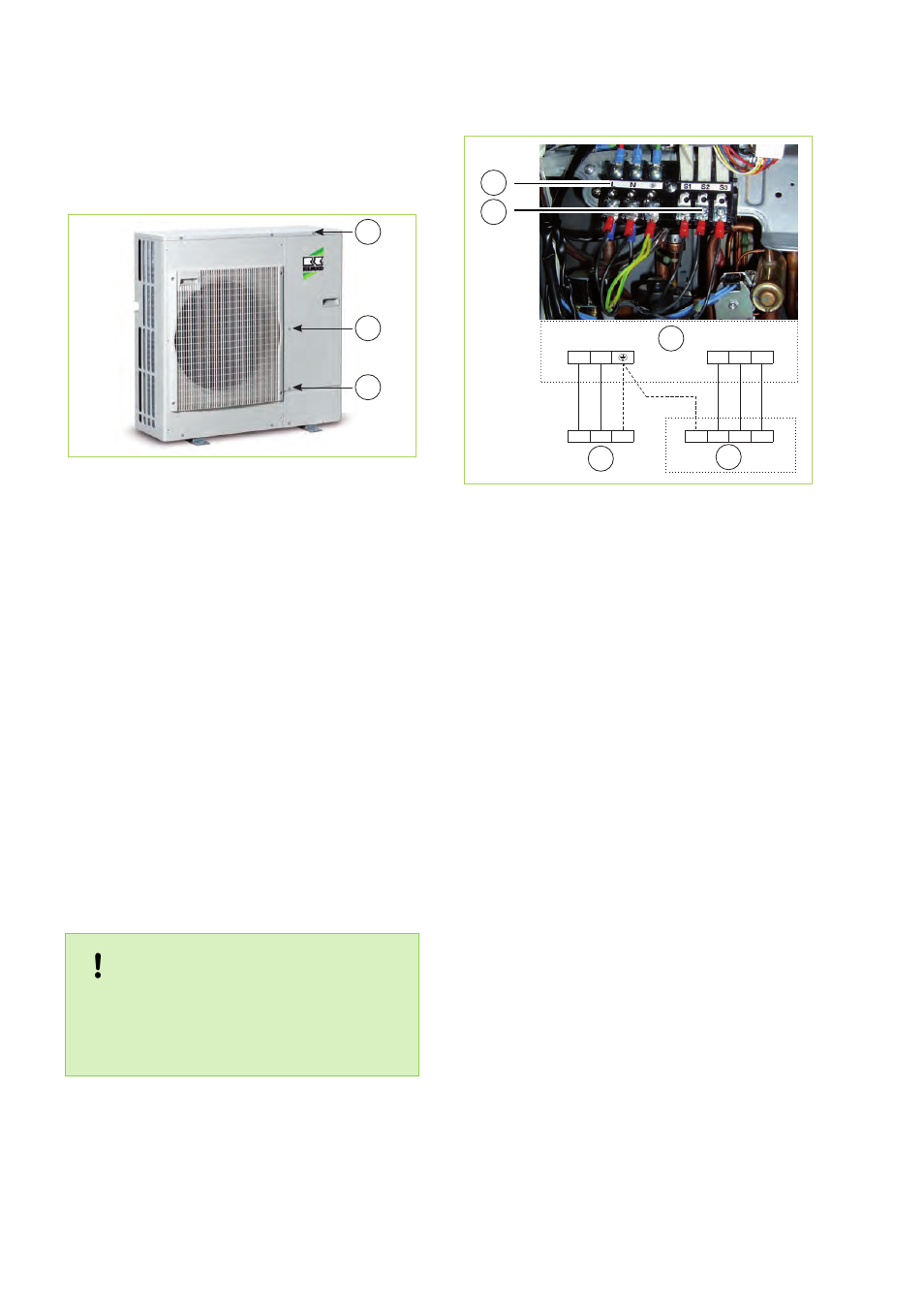

Abb. 46: Entfernen der Seitenwand durch Lösen

der Schrauben

1: Schraube

n

Die elektrische Absicherung der Anlage erfolgt

gemäß den Angaben in den Technischen

Daten. Die erforderlichen Leiterquerschnitte

sind zu beachten!

n

Alle Leitungen müssen unter Beachtung der

richtigen Polarität aufgelegt und zugentlastet

werden.

n

Das Anschlussschema und die Schaltpläne

sind zu beachten.

n

Die dreiadrige Steuerleitung muss auf den

Klemmen S1, S2, S3 und der Erdungsklemme

angeschlossen werden.

n

Es muss beim Anschluss der Steuerleitung auf

richtige Polarität geachtet werden.

n

Wird das Außenmodul auf einem Dach mon-

tiert, muss es zusätzlich geerdet werden, auch

die tragende Konstruktion. (Anschluss am

Blitzableiter oder Fundamenterder)

HINWEIS!

Achten Sie beim Anschluss des Außenmoduls

auf einen korrekten Anschluss des N-Leiters,

sonst werden die Varistoren auf der Netzfilter-

platine des Außenmoduls zerstört.

L1

N

S1

S2

S3

L1

N

S1

S2

S3

PE

PE

Anschluss Innenmodul

Anschluss Außenmodul

Netzzuleitung
230V/1~/50Hz

1
2

A

B

1

Abb. 47: Anschlussklemmen Außenmodul REMKO

HotHybrid

1: Netzanschluss 230V/1~ /50Hz

2: Steuerleitung

A: Anschluss Außenmodul

B: Anschluss Innenmodul

Temperatursensoren

n

In Abhängig von der Art der Anlage kann die

Anzahl der benötigten Fühler variieren.

n

Im Innenmodul sind der VL-Fühler (F11), der

Rücklauffühler (F17) und der Fühler für die

Flüssigkeitsleitung (TH2-Kältekreislauf) bereits

positioniert und angeschlossen.

n

Für die Fühlerposition beachten Sie die ent-

sprechenden Hinweise in den Hydrauliksche-

mata.

n

Im Standard-Lieferumfang sind der Außen-

fühler (F9), ein Tauchfühler (vorgesehen zur

Verwendung als Brauch-Warmwasserfühler -

F6) sowie ein Fühler für den Gesamtvorlauf (T-

Sammler-F8) enthalten.

n

Bei Anschluss einer Solaranlage oder eines

Festbrennstoffkessels muss ein PT-1000 -

Fühler (F14) verwendet werden. Alle anderen

Fühler sind NTC-Fühler mit einem Referenzwi-

derstand von 5-kilo-Ohm bei 25°C.

n

Alle Fühler werden im Schaltkasten des Innen-

moduls gemäß Anschlussplan angeschlossen.

REMKO HotHybrid

44
