REMKO HotHybrid HBW 150 Benutzerhandbuch
Seite 49
OB
23
Abgasrohr im Schacht, flexibel
B1
B
B2
J
L1
RLA
D1

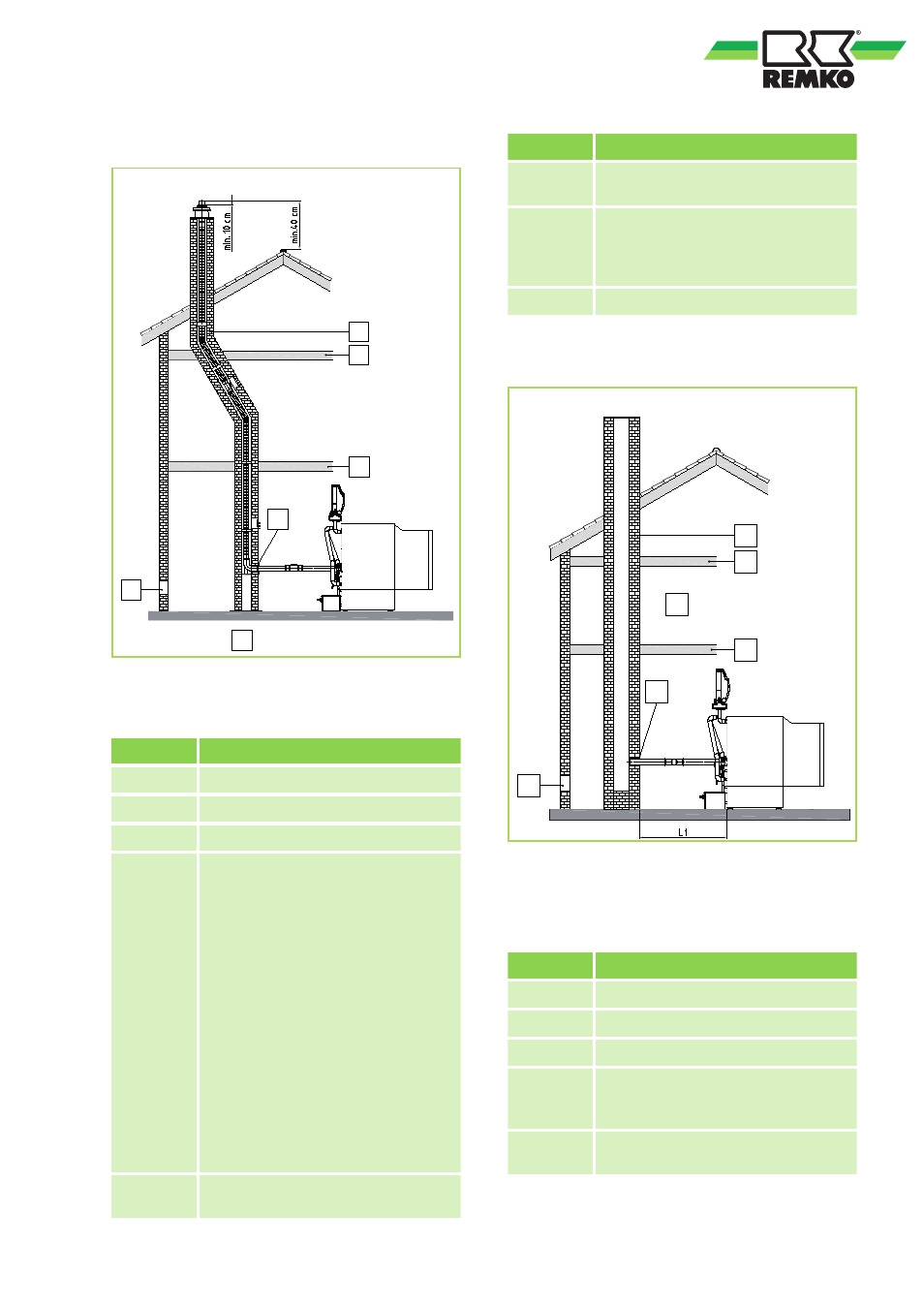

Abb. 49: OB
23
Abgasrohr im Schacht, flexibel
Kürzel
Bedeutung
B
Decke F30
B1
Schacht F90 oder F30
B2
Decke F90 = Beton
D1
Anzahl und Position der Kontrollöff-
nungen sind vor der Bestellung mit
dem vor Ort zuständigen Bezirks-
schornsteinfegermeister abzu-
stimmen. In der Regel reicht bei
starren Abgasleitungen eine Kon-
trollöffnung im Aufstellraum, wenn
zwei Bedingungen erfüllt werden:
1. In der Waagerechten die Entfer-
nung der Kontrollöffnung vom
Schacht 0,3 m nicht überschreitet
und keine weiteren Umlenkungen
enthalten sind.
2. In der Senkrechten die Abgaslei-
tung nicht höher als 15 m ist, und
eine Reinigung von der Mündung
erfolgen kann.
J
Lüftungsöffnung ins Freie 1x150 cm²
oder 2x75 cm²
Kürzel
Bedeutung
L1
Wandblende mit Luftschlitzen zur
Entlüftung des Aufstellraumes.
L2
Be- und Entlüftung des Aufstell-
raumes ist mit dem vor Ort zustän-
digen Bezirksschornsteinfeger abzu-
stimmen.
RLA
Raumluftabhängiger Betrieb
OB
23
Abgasrohr im Schornstein
B1
B
B2
J
L1
RLA
C
Abb. 50: OB
23
Abgasrohr im Schornstein
Kürzel
Bedeutung
B
Decke F30
B1
Schacht F90 oder F30
B2
Decke F90 = Beton
C
Wenn L1 größer als 1 m ist, muss
ggf. eine zusätzliche Kontrollöffnung
eingebaut werden.
J
Lüftungsöffnung ins Freie 1x150 cm²
oder 2x75 cm²
