Die Befestigungsschrauben aufbewahren,
diese werden zur Befestigung der Kesseltür
benötigt.
Mindestabstände des Innenmoduls
Mindestabstände gem. der nachstehenden Abb.
sind einzuhalten, damit alle Arbeiten (Montage,
Inbetriebnahme, Wartung) ungehindert durchge-
führt werden können.
5
0
0
400

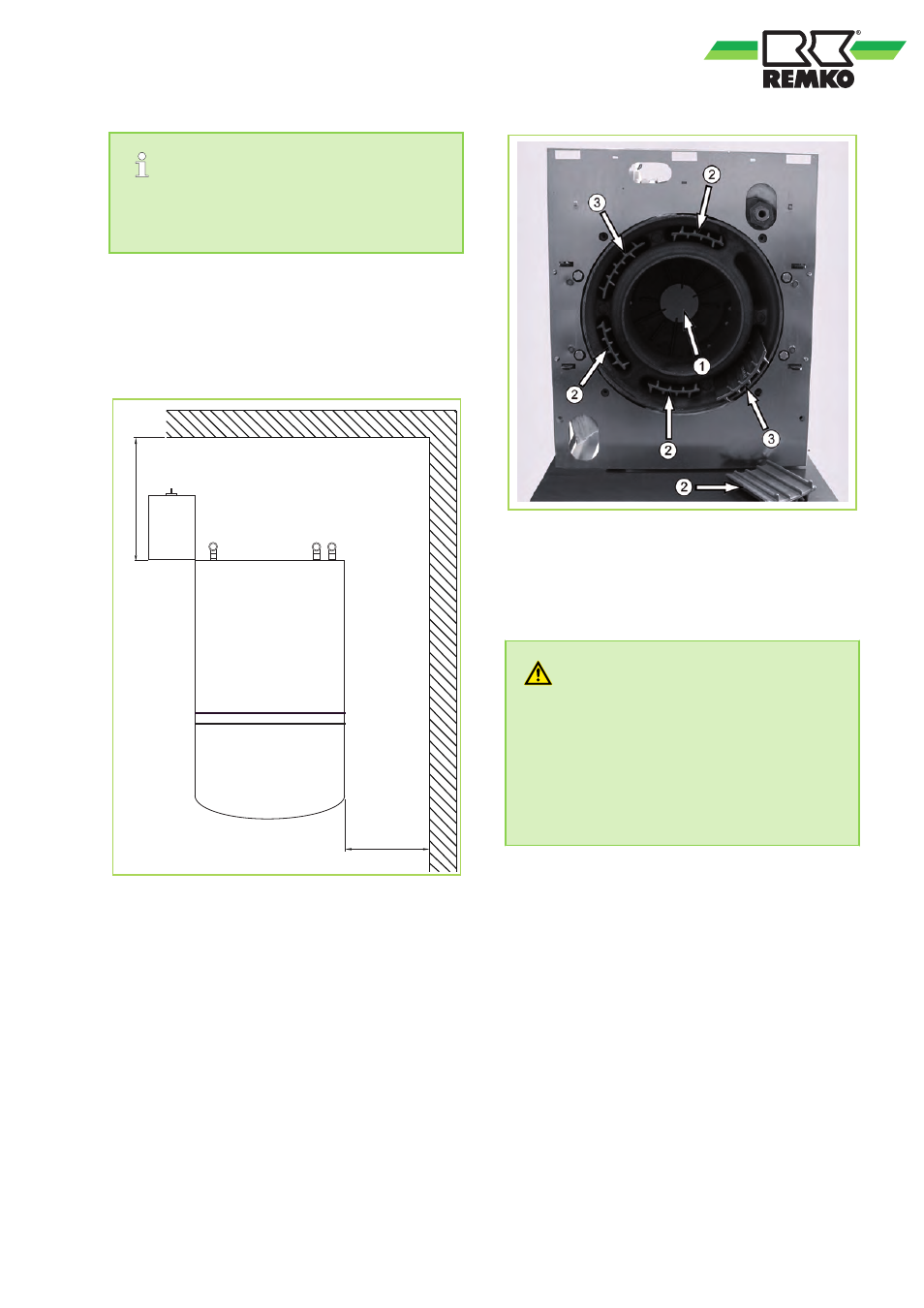

Abb. 10: Mindestabstände im Aufstellraum
Montage Kesseltür und Brenner
Die Keselrückwandeinlage aus der Verpackung
der Kesseltür entnehmen und in den Brennwert-
kessel einsetzen. Isolierstück mit den Schlitzen auf
die Wärmeleitstege aufschieben, bis dieses auf der
Brennkammerrückwand aufliegt. Brenner, Befesti-
gungsschrauben und ggf. Wirbulatoren der Bren-
nerverpackung entnehmen. Keine Wirbulatoren bei
15 kW, 4 Wirbulatoren für 18 kW, 6 Wirbulatoren
für 22 kW! Wirbulatoren in das Gerät einsetzen.
Abb. 11: Einbau der Geräterückwandeinlage
1: Kesselrückwandeinlage
2: Wirbulatoren 2. Zug
3: Wirbulatoren 3. Zug
VORSICHT!
Verletzungsgefahr und Materialschaden durch
unsachgemäße Handhabung!
Kesseltür kann herunterfallen.
Deshalb:
- Beim Entfernen der Scharnierstange die Kes-
seltür gegen den Kesselkörper drücken.
