- Die Verbindungsleitung wird mittels der Doppel-
muffe am Anschluss-Stutzen entsprechend der
Markierung verbunden.
- Nach der Montage der Verbindungsleitung wird
die Wandblende für die Hinterlüftung am Schacht
befestigt.
- Ggf. Abgasrohr mit geeigneten Halterungen
abstützen.
- Beiliegendes Zulassungsschild nahe der
Anschlussöffnung am Kamin anbringen.
HINWEIS!
Waagrechte Leitungsabschnitte müssen zum
Kessel immer ein Gefälle von mind. 3°
erhalten, damit der Kondensatabfluss gewähr-
leistet ist. 3°
@ mind. 5 cm/ 1 m

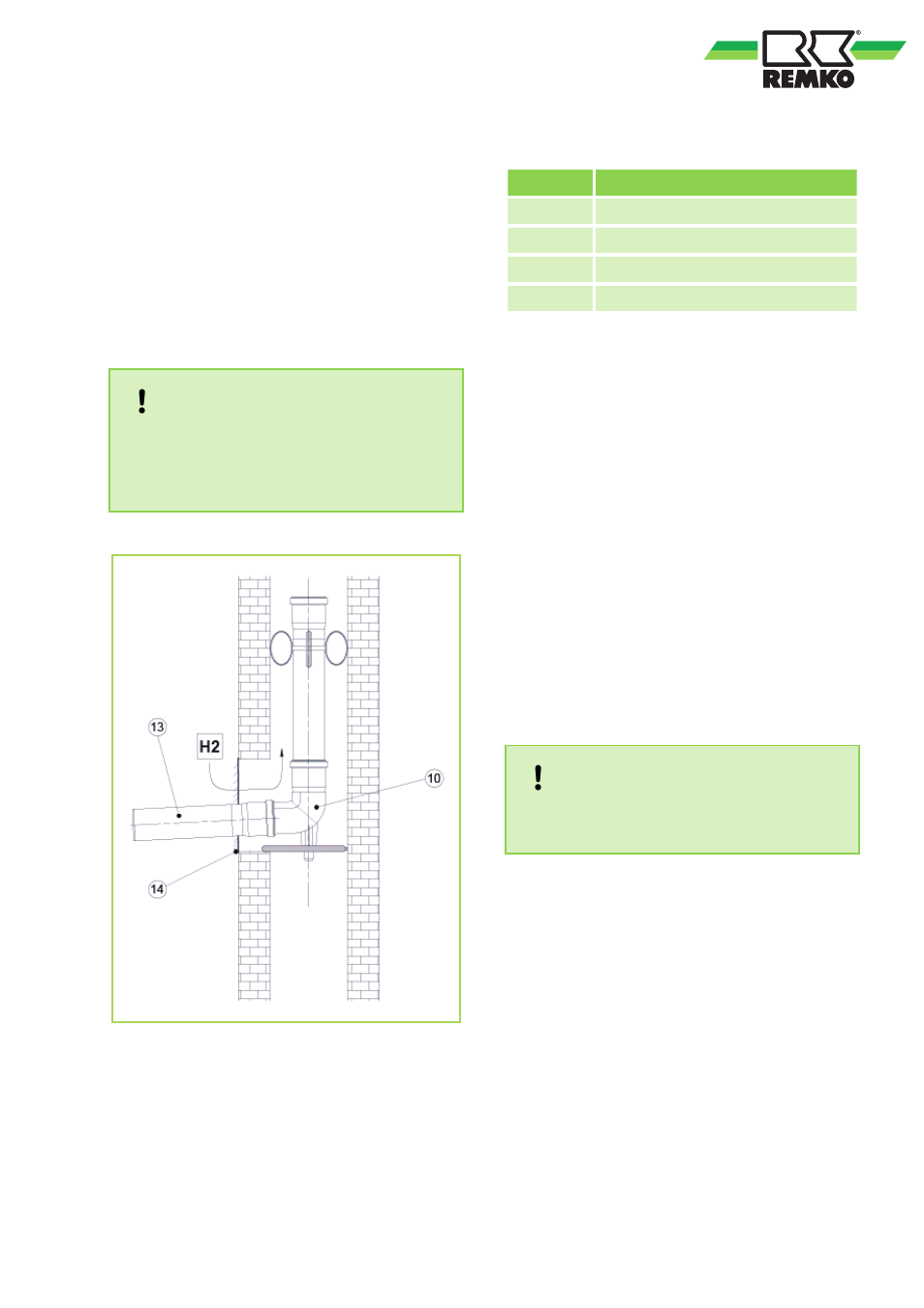

Abb. 56: Schachteinführung
Kürzel
Bedeutung
H2
Hinterlüftung
10
Schachteinführung mit Auflager
13
Verbindungsleitung
14
Wandblende
Montage Abgasrohr flexibel
Grundsätzlich wichtige Anforderungen:
- Das flexible Abgasrohr wird hängend installiert.
Die Aufhängung wird in der vorgesehenen
Schachtabdeckung integriert.
- Die Installation erfolgt in der Regel von oben.
- Mindestinnenmaß des Schachtes für DN 100,
wenn Verbindungsstücke und/oder Revisions-
stücke eingebaut werden:
runder Schacht: 160 mm
quadratischer Schacht: 140 x 140 mm.
- Mindestinnenmaß des Schachtes für DN 80,
wenn keine Verbindungs- und/oder Revisions-
stücke eingebaut werden:
runder Schacht: 145 mm
quadratischer Schacht: 125 x 125 mm.
HINWEIS!
Die flexible Abgasleitung darf nicht an der
Schachtwand anliegen.
Nachfolgende Beschreibungen beziehen sich auf
- Abstandhalter (2) müssen mindestens alle 2 m
sowie vor und nach jeder Richtungsänderung ein-
gebaut werden.
- Das flexible Abgasrohr soll zentrisch im Schacht
montiert werden.
- Gerades Einsteckende des flexiblen Abgasrohres
(6) mit einem Montageseil herablassen und das
Abgasrohr sorgfältig von oben in den Schacht
nach unten einziehen.
- Während des Herablassens des Abgasrohres alle
2 Meter einen Abstandhalter setzen.
- Flexrohrhülse (5) in den Stützbogen montieren.
