Seite 30
Kondensatanschluss und gesicherte Ableitung
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
(Zubehör) montiert werden, die das anfallende
Kondensat ableiten kann.
n
Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen. Gegebenen-
falls sehen Sie eine dampfdiffusionsdichte Iso-
lation vor.
n
Bei einem Gerätebetrieb unter 4 °C Aussen-
temperatur ist auf eine frostsichere Verlegung
der Kondensatleitung zu achten. Ebenfalls ist
die untere Gehäuseverkleidung und Konden-
satwanne frostfrei zu halten, um ein perma-
nentes Ablaufen des Kondensates zu gewähr-
leisten. Ggf. ist eine Rohrbegleitheizung
vorzusehen.
n
Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
Gesicherte Ableitung bei Undichtigkeiten
Mit dem REMKO Ölabscheider OA 2.2 werden die
unten aufgeführten Forderungen der regionalen
Vorschriften und Gesetze erfüllt.
HINWEIS!
Regionale Vorschriften oder Gesetze des
Umweltschutzes, z.B. Wasserhaushaltge-
setzes (WHG), können zur Vorbeugung von
unkontrollierten Ableitungen im Falle einer
Undichtigkeit geeignete Vorkehrungen erfor-
dern, um austretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential einer sicheren
Entsorgung zuzuführen.
2
1
4
3
5
6
7
8
9

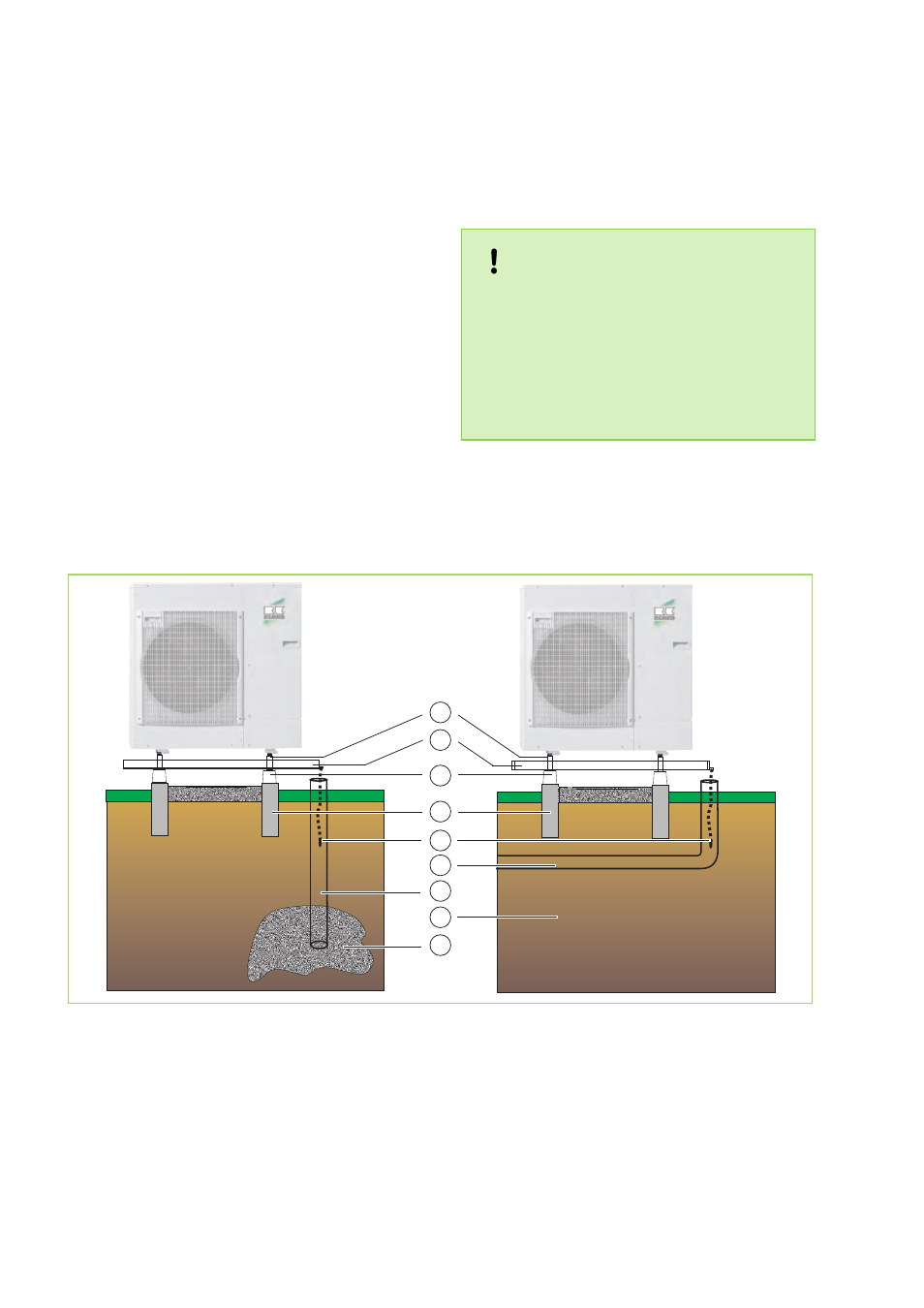

Abb. 27: Kondensatableitung und Versickerung von Kondensat
1:
Schenkel
2:
Kondensat-Auffangwanne
3:
Bodenkonsole
4:
Fundamentstreifen
5:
Kondensatablauf-Heizung
6:
Entwässerungskanal
7:
KG-Rohr (temperaturbeständig bis mindestens
80°C)
8:
Erdreich
9:
Kiesschicht zur Versickerung
