Seite 38

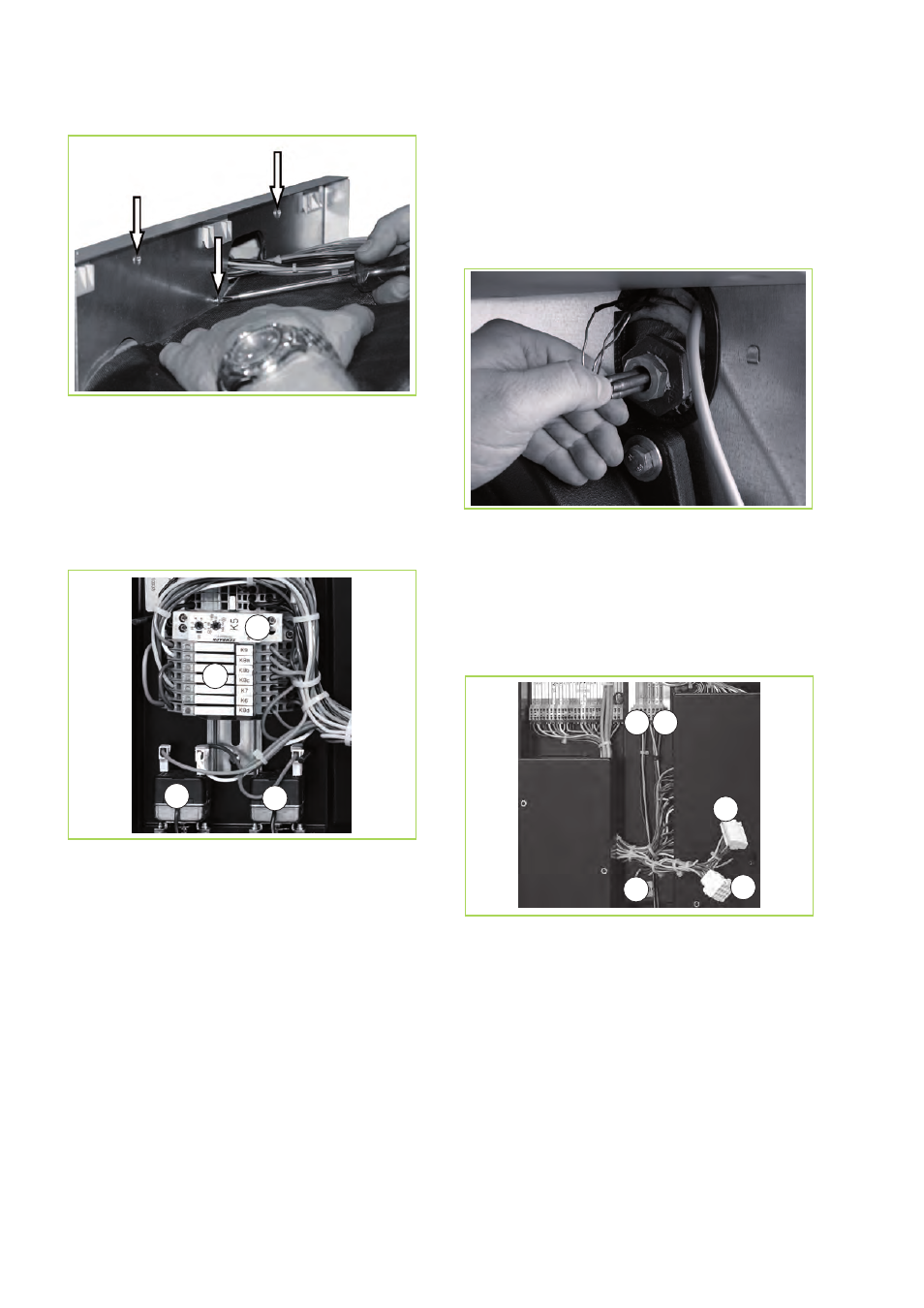

Abb. 38: Das Kesselschaltfeld von der Rückseite
des vorderen Verkleidungsbleches mit zwei Blech-
schrauben befestigen. Prinzipdarstellung. Das
abgebildete Gerät entspricht nicht der gelieferten
Inneneinheit. Die untere Befestigungsschraube
kann nicht montiert werden, da das Loch durch die
Abdeckung der Gerätesteuerung verdeckt wird
2
4
3
1
Abb. 39: Die beiden Kapillarfühler der Gerätether-
mostate (Min. und Max.) befinden sich im Relais-
kasten. Die Kapillarfühler von innen durch die Öff-
nung im Frontblech oberhalb der Gerätetauchhülse
1:
Gerätethermostat MIN (Gerät Sockeltempe-
ratur ca. 40°C, Einstellposition ca. 10 h)
2:
Gerätethermostat MAX (max. Gerätetmpe-
ratur ca. 75°C, Einstellposition ca. 2 h)
3:
Relais K5 - Zeitrelais für Brennerbetrieb
4:
Relais K9 bis K6 - Diese haben folgende
Funktionen:
K9:
Entkopplungrelais Brennerbetrieb
K8a: Relais Heizkreis 1*
K8b: Relais Heizkreis 2*
K8c: Relais Ladepumpe Brauchwasser*
K8d: Relais Ladepumpe Speicher*
K7:
Relais Störung WP
K6:
Relais Freigabe WP
* Die Relais K8a bis K8d werden ausschließlich im
manuellen bzw. Schornsteinfeger-Betrieb benötigt.
Abb. 40: Kapillarfühler der Kesselthermostate
gemeinsam mit dem Kapillarfühler des STB (dieser
befindet sich im Kesselschaltfeld) in die Tauch-
hülse des Gerätes einsetzen und mit der im Bei-
pack gelieferten Feder sichern
Anschluss Kesselschaltfeld
2
3
4
1
5
Abb. 41: Anschluss Kesselschaltfeld an die Gerä-
testeuerung REMKO HotHybrid
Die Netzanschlussklemme (1) vom Kesselschalt-
feld mit der Klemmreihe (2) verbinden und auf die
Grundplatte der Gerätesteuerung montieren. Den
12-poligen Anschlussstecker des Kesselschalt-
feldes mit dem Gegenstecker (4) der Gerätesteue-
rung verbinden. Das Erdungskabel mit dem Kabel-
schuh auf die Erdungsfahne (5) aufstecken. Das
im Lieferumfang des Kesselschaltfeldes enthaltene
Brennerkabel am 7-poligen Gegenstecker der
Gerätesteuerung (3) (Steckkontakt) verbinden.
