Seite 25
5.5
Hydraulischer Anschluss
Es muss für jede Anlage eine separate Ausle-
gung hinsichtlich des Nennvolumenstromes
(siehe technische Daten) erfolgen.
n
Eine Rohrnetzberechnung muss vor Installa-
tion der Geräte erfolgen. Nach Installation der
Geräte muss ein hydraulischer Abgleich der
Heizkreise vorgenommen werden.
n
Eine Fußbodenheizung ist gegen zu hohe Vor-
lauftemperaturen zu schützen.
n
An geeigneten Stellen müssen Entlüftungsven-
tile und Entleerungshähne vorgesehen werden.
n
Das gesamte Rohrnetz der Anlage muss vor
Anschluss an die Wärmepumpe gespült
werden.
n
Ein oder gegebenenfalls mehrere Ausdeh-
nungsgefäße müssen für das gesamte Hydrau-
liksystem ausgelegt werden.
n
Der Anlagendruck des gesamten Rohrnetzes
ist an die Hydraulik anzupassen und muss im
Ruhezustand der Wärmepumpe kontrolliert
werden. Passen Sie auch den Vordruck der
gegebenen Förderhöhe an.
n
Die im Lieferumfang enthaltene Sicherheits-
baugruppe besteht aus Manometer, Entlüfter
und Sicherheitsventil. Sie wird oben an dem
dafür vorgesehenen Rohranschluss auf dem
Innenmodul montiert.

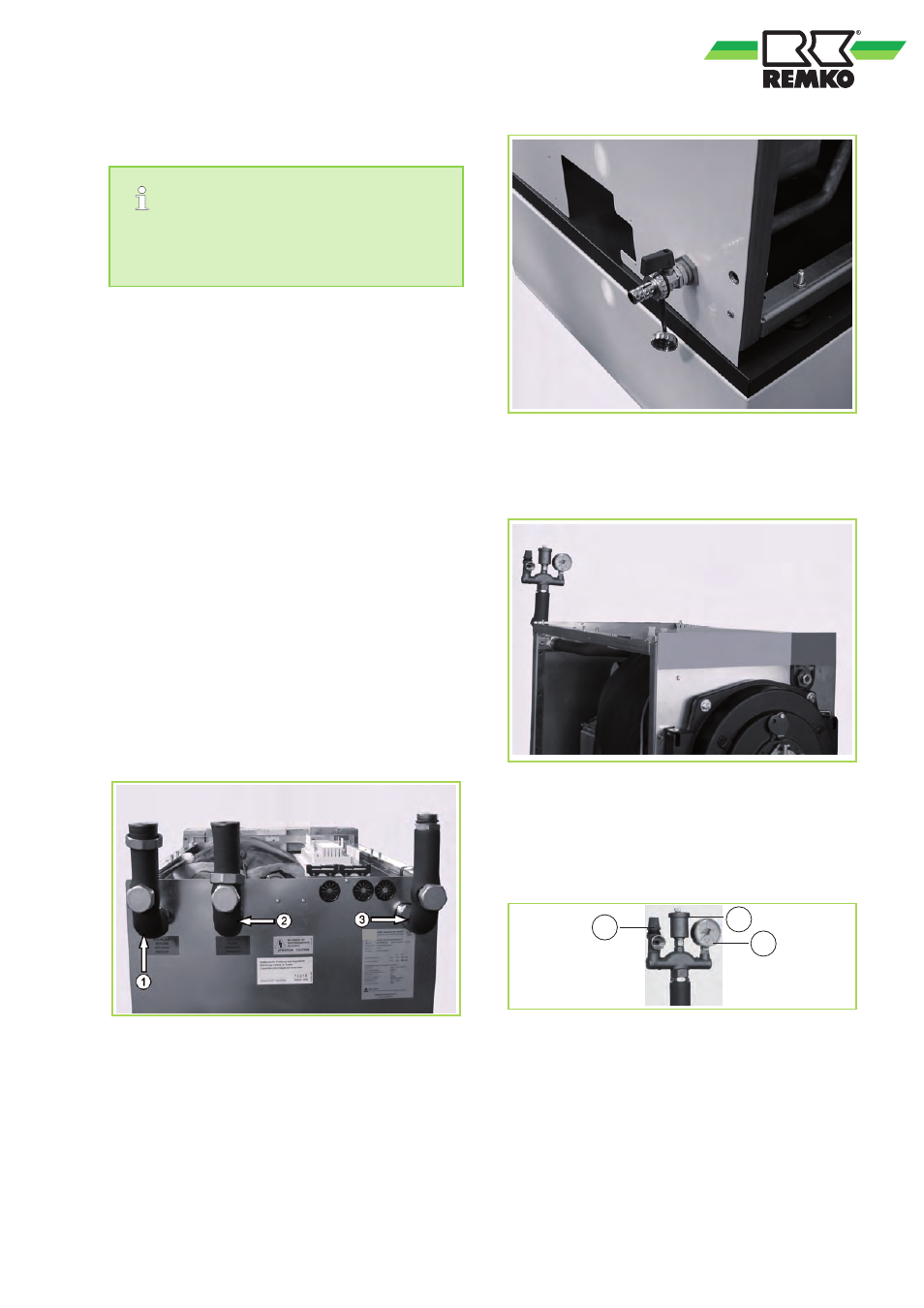

Montage Kesselanschluss und Sicherheitsbau-
gruppe
Abb. 20: Rohre Rücklauf (1) und Vorlauf (2) sowie
Rohr Sicherheitbausgruppe (3) der Verpackung
entnehmen und an das Gerät anschrauben. Dich-
tung aus Beipack verwenden. Prinzipdarstellung.
Das abgebildete Gerät entspricht nicht der gelie-
ferten Innenmodul
Abb. 21: KFE- Hahn montieren. Prinzipdarstellung.
Das abgebildete Gerät entspricht nicht der gelie-
ferten Innenmodul
Abb. 22: Sicherheitsgruppe aufschrauben und aus-
richten. Lage des O-Ringes kontrollieren und Kon-
termutter anziehen. Prinzipdarstellung. Das abge-
bildete Gerät entspricht nicht dem gelieferten
Innenmodul
2
1
3
Abb. 23: Sicherheitsbaugruppe
1: Manometer
2: Automatischer Entlüfter
3: Sicherheitsventil
