7 Elektrischer Anschluss
7.1 Allgemeine Hinweise
GEFAHR!
Stellen Sie sicher, dass alle elektrischen Teile
und Zuleitungen spannungsfrei sind.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Die Außeneinheit wird zur Betriebsspannungsver-
sorgung über ein 3-adriges Kabel (230 V / 3x4
mm
2 ) mit dem Normaltarif- oder, wenn vorhanden,
dem Sondertarifanschluss verbunden. Zusätzlich
ist eine Kommunikations- und Steuersignalleitung
(230 V / 4x1 mm
2 ) zur Verbindung der Außenein-
heit mit der Inneneinheit erforderlich.
Zu Wartungszwecken wird der Einbau eines
allpoligen Trennschalters für den Sondertarif in
der bauseitigen Zuleitung empfohlen.
7.2 Elektroanschluss Innenmodul
Die Betriebsspannungsversorgung der Innenein-
heit erfolgt über ein 3-adriges Kabel (230 V / 3x1,5
mm
2 ) an der dort integrierten Klemmleiste.
WARNUNG!
Störeinflüsse durch elektrische Felder!
Netzleitungen (230 V) können Fühlerleitungen
(Kleinspannung) beeinflussen.
Deshalb:
- Fühler und Netzleitungen dürfen nicht im glei-
chen Kabelkanal geführt werden.
WARNUNG!
Leitungsbruch durch mechanische Kräfte!
Beanspruchung der elektrischen Leitungen
durch Zugkräfte.
Deshalb:
- Sämtliche Anschlussleitung durch die Zugent-
lastung führen und festklemmen.

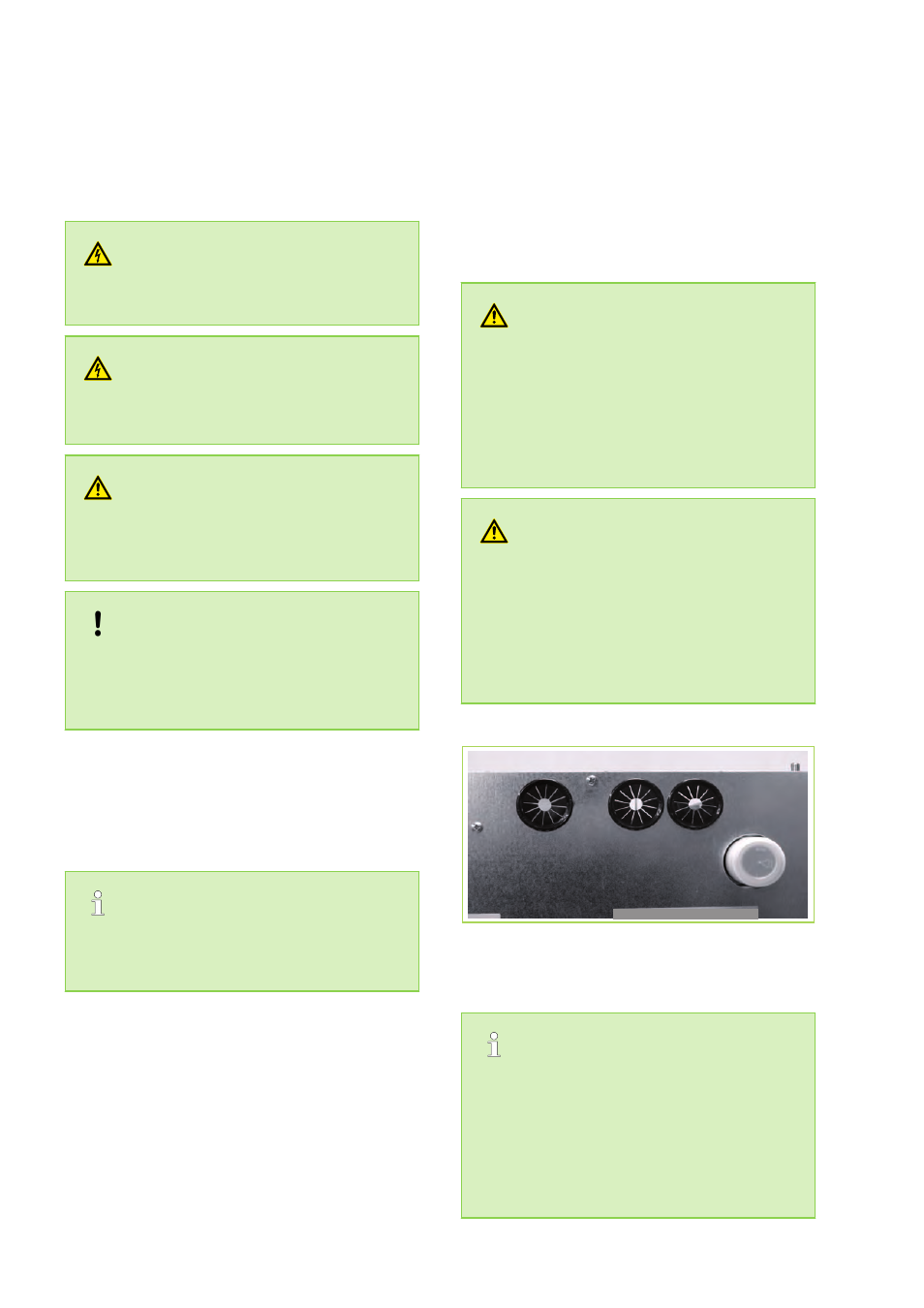

Abb. 33: Kabeldurchführungen auf der Rückseite
des REMKO HotHybrid
Alle von außen zugeführten Kabel (Heizkrei-
spumpe, Mischermotor, Außenfühler, Spei-
cherfühler, etc.) durch die Kabeldurchfüh-
rungen sowie die Zugentlastungen leiten und
diese nach Beendigung der Elektroinstallation
durch anziehen der beiden Kreuzschlitz-
schrauben im Oberteil der Zugentlastungen
festklemmen.
