Endpunkt
Voraussetzungen für die Wahl des Endpunkts:
„ Kollisionsfrei anfahrbar
„ Nahe am letzten Konturpunkt
„ Konturbeschädigung ausschließen: Der optimale Endpunkt liegt in
der Verlängerung der Werkzeugbahn für die Bearbeitung des letzten
Konturelements
Beispiel

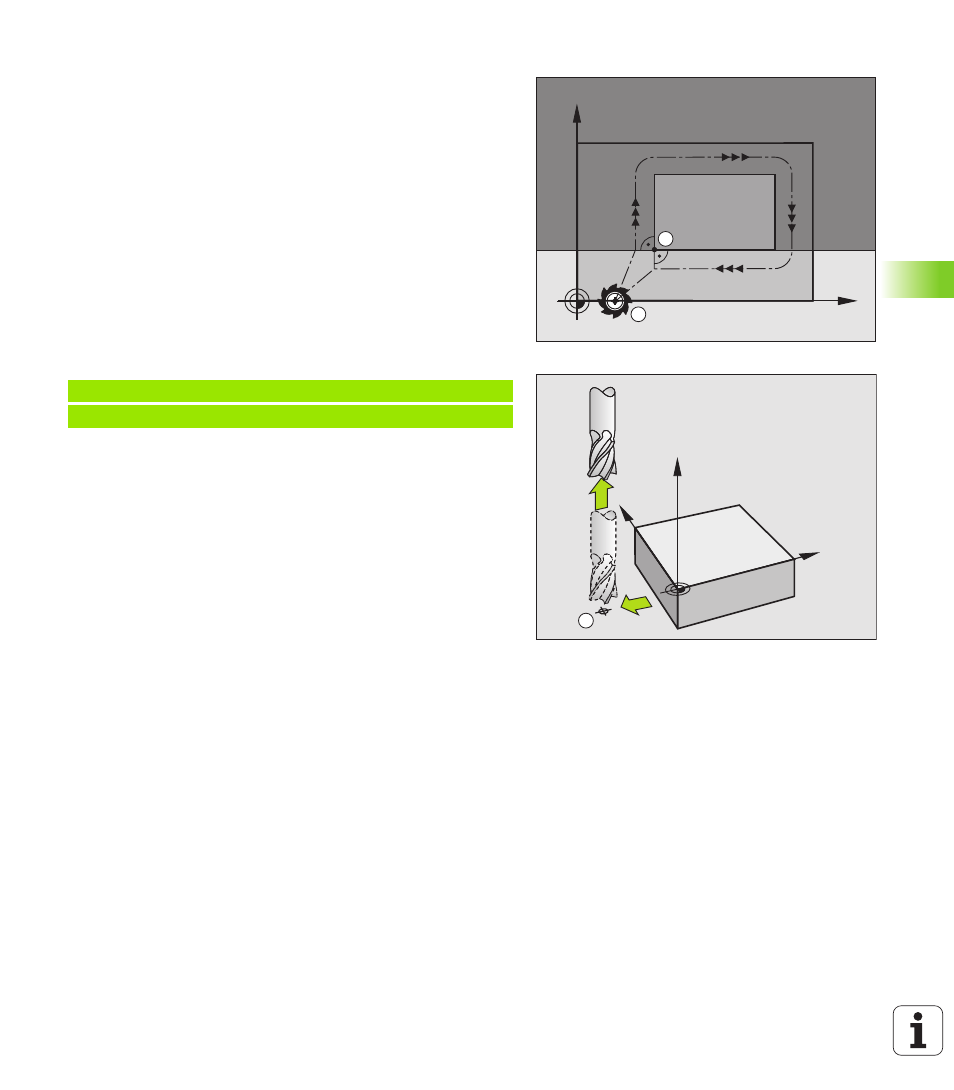

Bild rechts oben: Wenn Sie den Endpunkt im dunkelgrauen Bereich
festlegen, dann wird die Kontur beim Anfahren des Endpunkts
beschädigt.
Endpunkt in der Spindelachse verlassen:
Beim Verlassen des Endpunkts programmieren Sie die Spindelachse
separat. Siehe Bild rechts Mitte.
NC-Beispielsätze
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
