76 3 Positionieren mit Handeingabe
3.1 Einf
ac
he Bearbeit
ung
en pr
ogr
ammier
en und abarbeit
en
3.1 Einfache Bearbeitungen
programmieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk-
zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier
können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format
oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die
Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei
$MDI gespeichert. Beim Positionieren mit Handeingabe lässt sich die
zusätzliche Status-Anzeige aktivieren.
Positionieren mit Handeingabe anwenden
Betriebsart Positionieren mit Handeingabe wählen.
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste

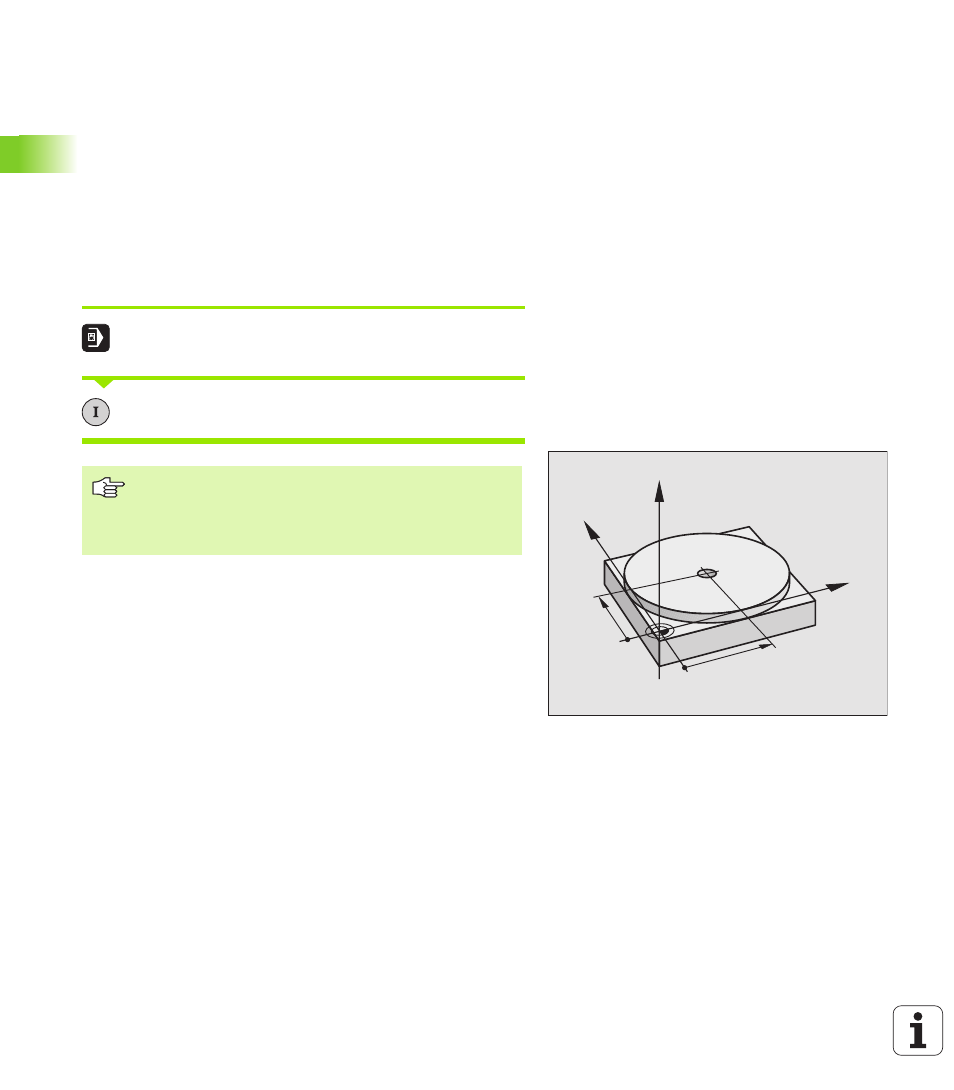

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung verse-
hen werden. Nach dem Aufspannen des Werkstücks, dem Ausrichten
und Bezugspunkt-Setzen lässt sich die Bohrung mit wenigen Pro-
grammzeilen programmieren und ausführen.
Einschränkung
Die Programmier-Grafik und die Programmlauf-Grafik ste-
hen nicht zur Verfügung. Die Datei $MDI darf keinen Pro-
gramm-Aufruf enthalten (%).
Y
X
Z
50
50
