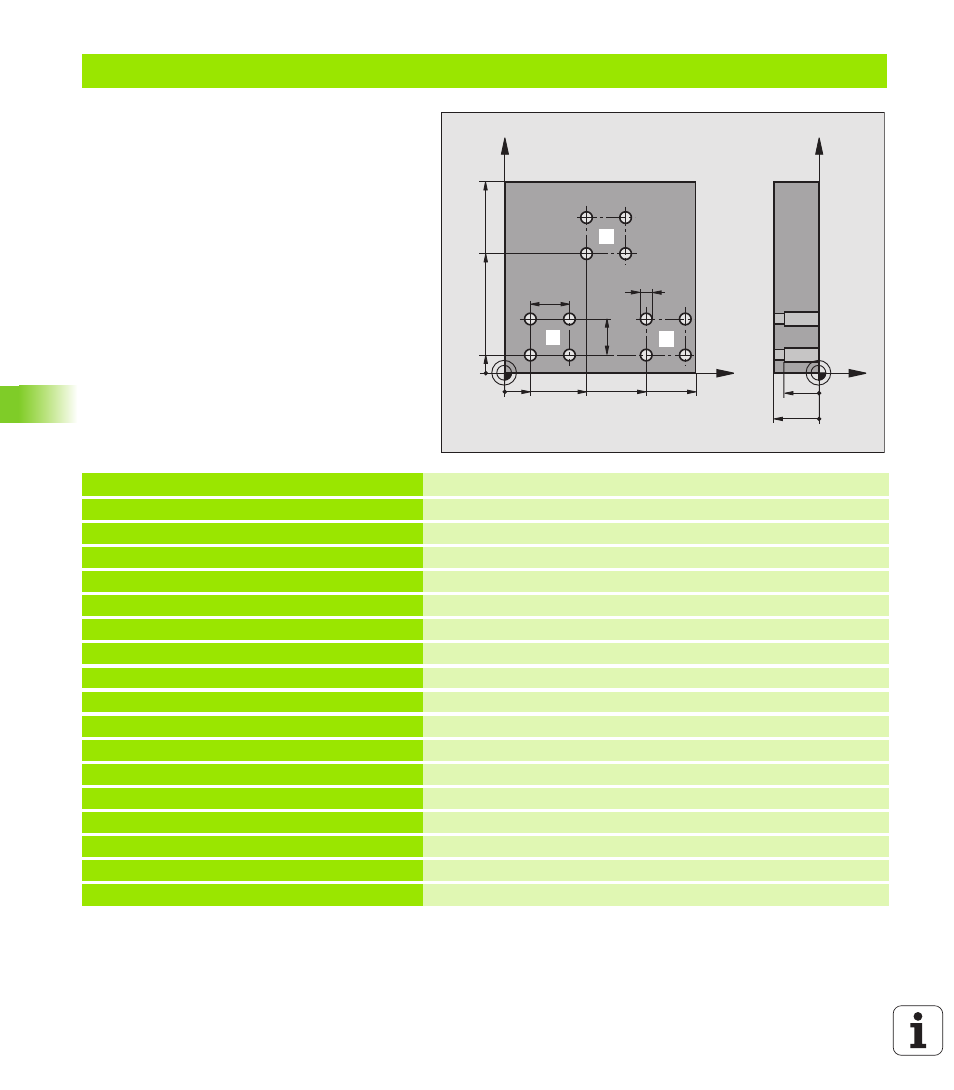

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf
Bearbeitungs-Zyklen programmieren im Haupt-
programm
Komplettes Bohrbild aufrufen
(Unterprogramm 1)
Bohrungsgruppen anfahren im
Unterprogramm 1, Bohrungsgruppe aufrufen
(Unterprogramm 2)
Bohrungsgruppe nur einmal im
Unterprogramm 2 programmieren
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Werkzeug-Definition Zentrierbohrer
N40 G99 T2 L+0 R+3 *
Werkzeug-Definition Bohrer
N50 G99 T3 L+0 R+3,5 *
Werkzeug-Definition Reibahle
N60 T1 G17 S5000 *
Werkzeug-Aufruf Zentrierbohrer
N70 G00 G40 G90 Z+250 *
Werkzeug freifahren
N80 G200 BOHREN
Zyklus-Definition Zentrieren
Q200=2
;SICHERHEITS-ABST.
Q201=-3
;TIEFE
Q206=250
;F TIEFENZUST.
Q202=3
;ZUSTELL-TIEFE
Q210=0
;F.-ZEIT OBEN
Q203=+0
;KOOR. OBERFL.
Q204=10
;2. S.-ABSTAND
Q211=0.2
;VERWEILZEIT UNTEN
N90 L1,0 *
Unterprogramm 1 für komplettes Bohrbild rufen
