8 Programmieren: Zyklen
8.7 SL
-Zyklen mit K
o
nt
urf
o
rm
el
Konturbeschreibungs-Programm 1: Tasche A
Konturbeschreibungs-Programm 2: Tasche B

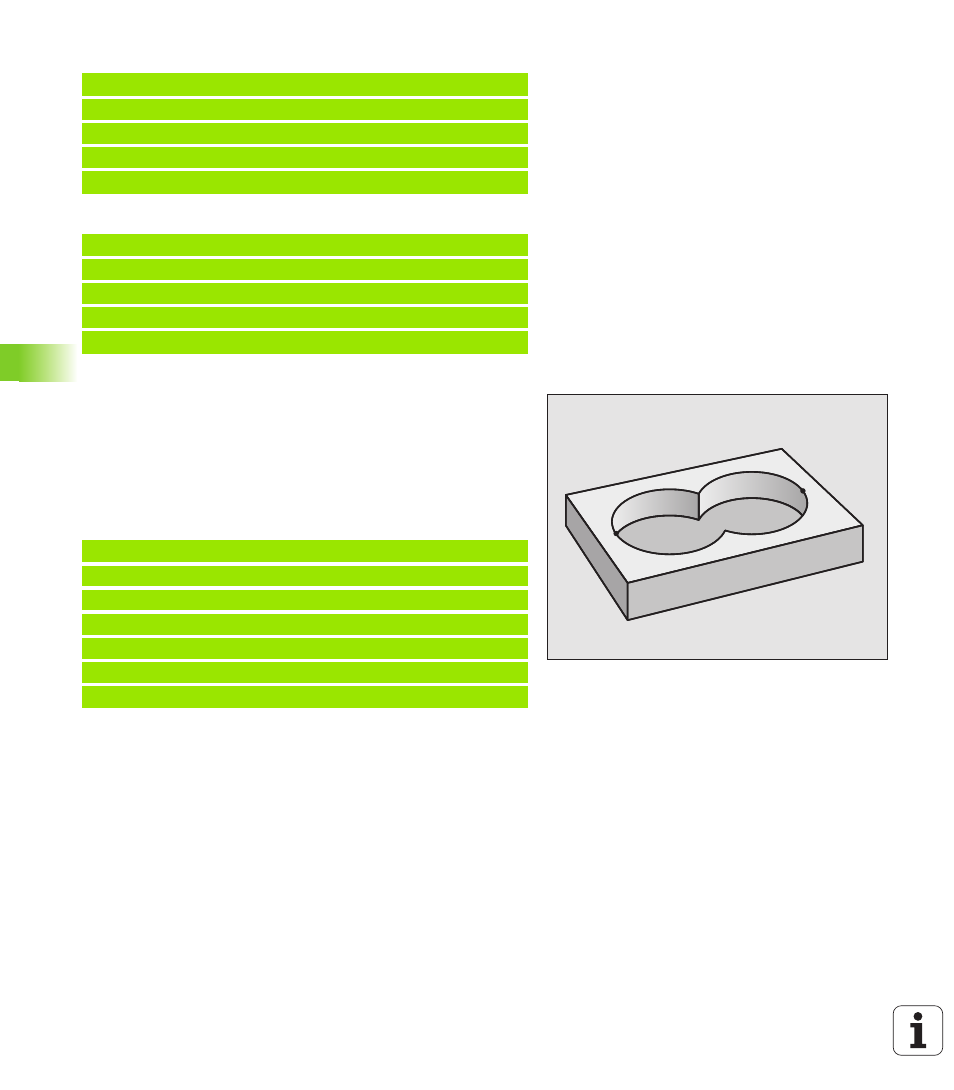

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Flä-
che sollen bearbeitet werden:
Die Flächen A und B müssen in separaten Programmen ohne Radi-
uskorrektur programmiert sein
In der Konturformel werden die Flächen A und B mit der Funktion
“vereinigt mit“ verrechnet
Konturdefinitions-Programm:
%TASCHE_A G71
N10 G01 X+10 Y+50 G40
N20 I+35 J+50
N30 G02 X+10 Y+50
N999999999 %TASCHE_A G71
%TASCHE_B G71
N10 G01 X+90 Y+50 G40
N20 I+65 J+50
N30 G02 X+90 Y+50
N999999999 %TASCHE_B G71
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“
N90 QC10 = QC1 | QC2
N100 ...
N110 ...
