HEIDENHAIN TNC iTNC 530 185
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n Ecken-Runden G25

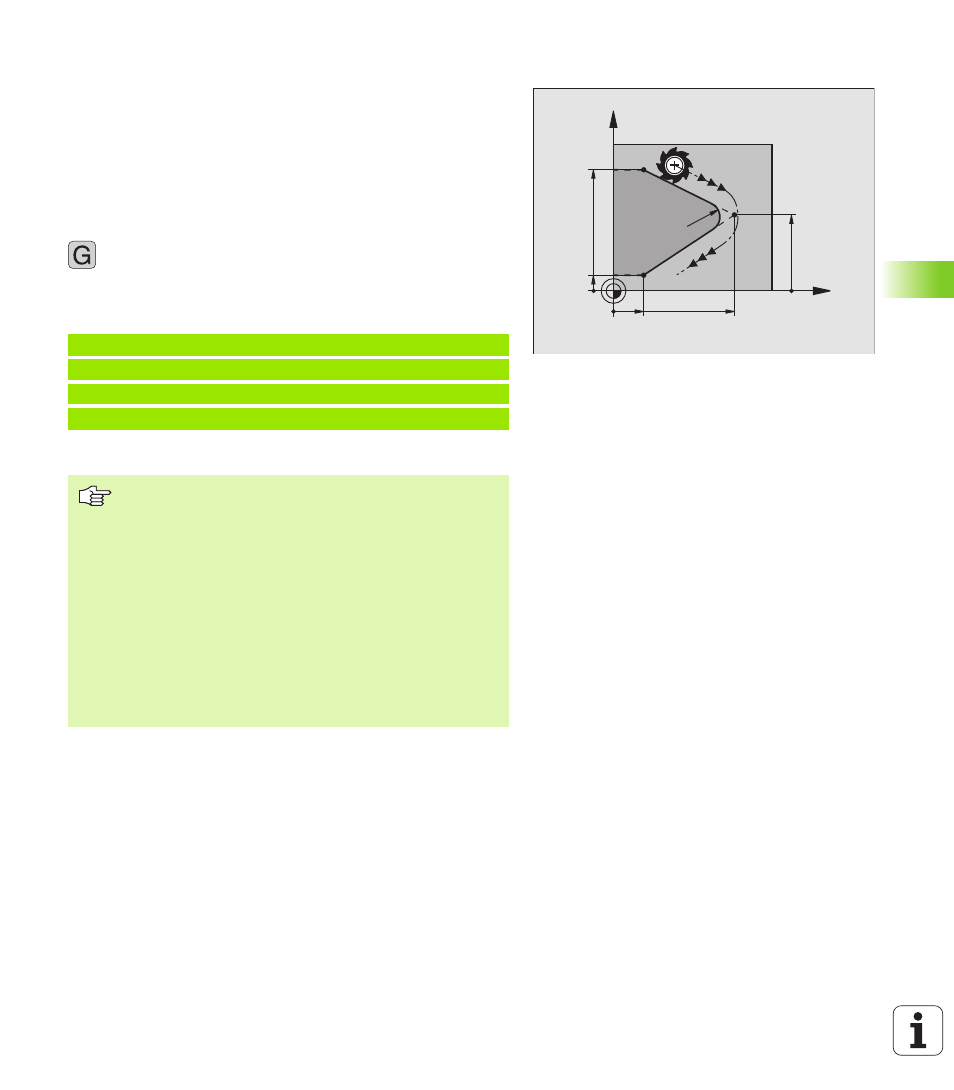

Die Funktion G25 rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorherge-
gangene als auch an das nachfolgende Konturelement tangential
anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug ausführbar
sein.
Programmierung
8 Rundungs-Radius: Radius des Kreisbogens
Falls nötig:
8 Vorschub F (wirkt nur im G25-Satz)
NC-Beispielsätze
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeug-Radiuskorrektur bearbeiten, dann müs-
sen Sie beide Koordinaten der Bearbeitungsebene pro-
grammieren.
Der Eckpunkt wird nicht angefahren.
Ein im G25-Satz programmierter Vorschub wirkt nur in die-
sem G25-Satz. Danach ist wieder der vor dem G25-Satz
programmierte Vorschub gültig.
Ein G25-Satz lässt sich auch zum weichen Anfahren an die
Kontur nutzen, siehe „Tangential An- und Wegfahren”,
Seite 180.
X
Y
40
40
R5
5
10
25
25
