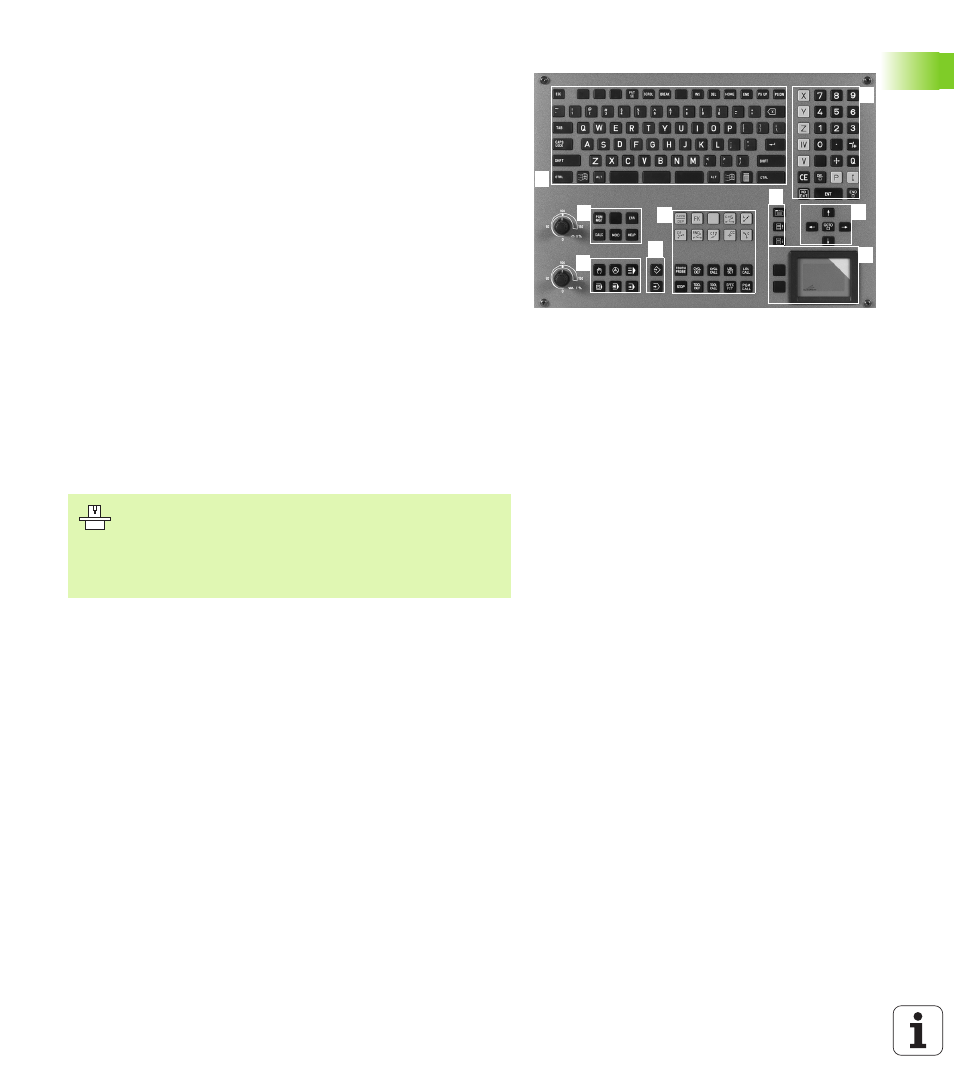

Die TNC wird mit dem Bedienfeld TE 530 geliefert. Die Abbildung
rechts oben zeigt die Bedienelemente des Bedienfeldes TE 530:
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags-
seite zusammengefasst.
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-Pro-
grammierungen.
Zwei-Prozessor-Version: Zusätzliche Tasten zur Windows-Bedie-
nung
2 „ Datei-Verwaltung
„ Taschenrechner
„ MOD-Funktion
„ HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen der Programmier-Dialoge
6 Pfeil-Tasten und Sprunganweisung GOTO
7 Zahleneingabe und Achswahl
8 Mausepad: Nur für die Bedienung der Zwei-Prozessor-Version,
von Softkeys und von smarT.NC
9 smarT.NC-Navigationstasten
Manche Maschinenhersteller verwenden nicht das Stan-
dard-Bedienfeld von HEIDENHAIN. Beachten Sie in die-
sen Fällen das Maschinenhandbuch.
Externe Tasten, wie z.B. NC-START oder NC-STOP, sind
ebenfalls im Maschinenhandbuch beschrieben.
