HEIDENHAIN iTNC 530 345
8.6 SL
-Zyklen

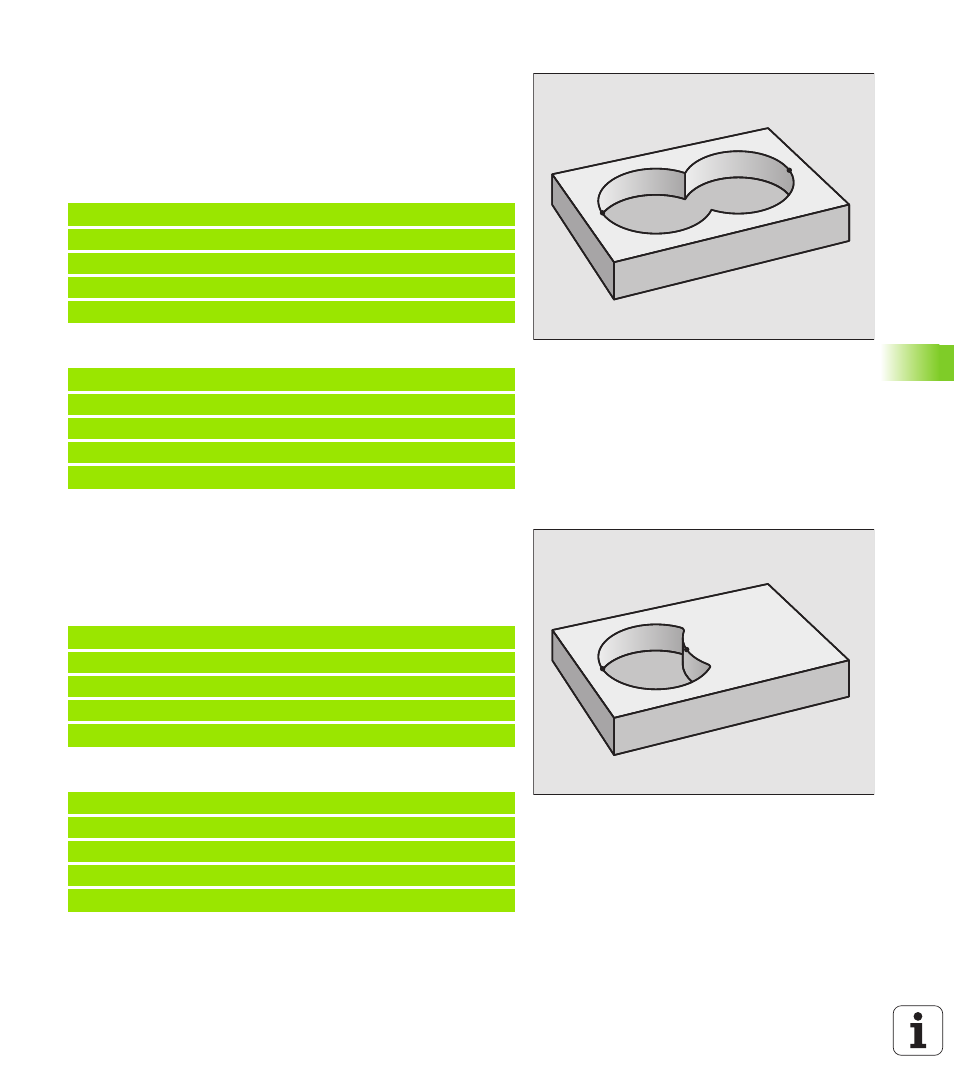

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Flä-
che sollen bearbeitet werden:
„ Die Flächen A und B müssen Taschen sein.
„ Die erste Tasche (in Zyklus G37) muss außerhalb der zweiten begin-
nen.
Fläche A:
Fläche B:
„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
„ Fläche A muss Tasche und B muss Insel sein.
„ A muss außerhalb B beginnen.
Fläche A:
Fläche B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
