Gemeinsamer Start- und Endpunkt
Für einen gemeinsamen Start- und Endpunkt programmieren Sie
keine Radiuskorrektur.
Konturbeschädigung ausschließen: Der optimale Startpunkt liegt zwi-
schen den Verlängerungen der Werkzeugbahnen für die Bearbeitung
des ersten und letzten Konturelements.
Beispiel

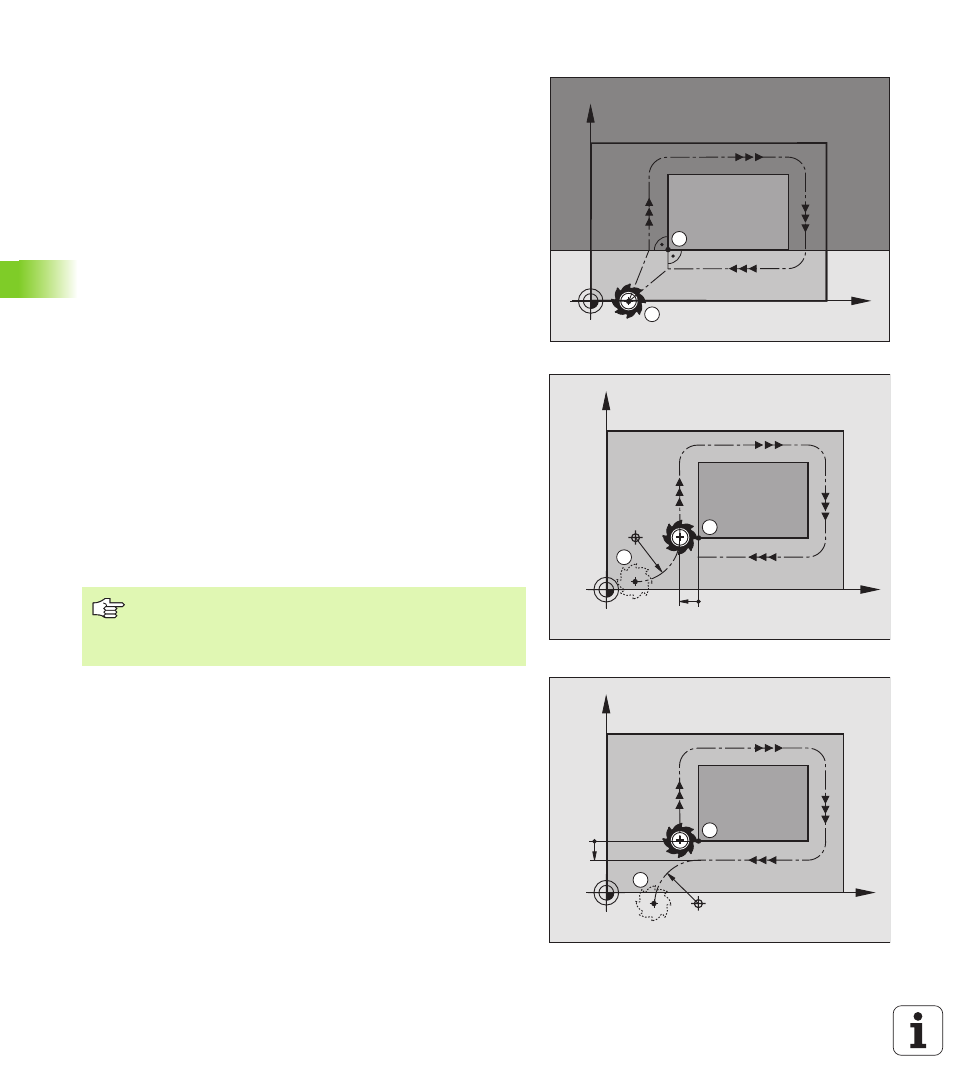

Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich
festlegen, dann wird die Kontur beim Anfahren des ersten Kontur-
punktes beschädigt.
Tangential An- und Wegfahren
Mit G26 (Bild rechts Mitte) können Sie an das Werkstück tangential
anfahren und mit G27 (Bild rechts unten) vom Werkstück tangential
wegfahren. Dadurch vermeiden Sie Freischneidemarkierungen.
Start- und Endpunkt
Start- und Endpunkt liegen nahe am ersten bzw. letzten Konturpunkt
außerhalb des Werkstücks und sind ohne Radiuskorrektur zu program-
mieren.
Anfahren
8 G26 nach dem Satz eingeben, in dem der erste Konturpunkt pro-
grammiert ist: Das ist der erste Satz mit Radiuskorrektur G41/G42
Wegfahren
8 G27 nach dem Satz eingeben, in dem der letzte Konturpunkt pro-
grammiert ist: Das ist der letzte Satz mit Radiuskorrektur G41/G42
X
Y
A
E
Den Radius für G26 und G27 müssen Sie so wählen, dass
die TNC die Kreisbahn zwischen Startpunkt und erstem
Konturpunkt sowie letztem Konturpunkt und Endpunkt
ausführen kann.
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
