8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

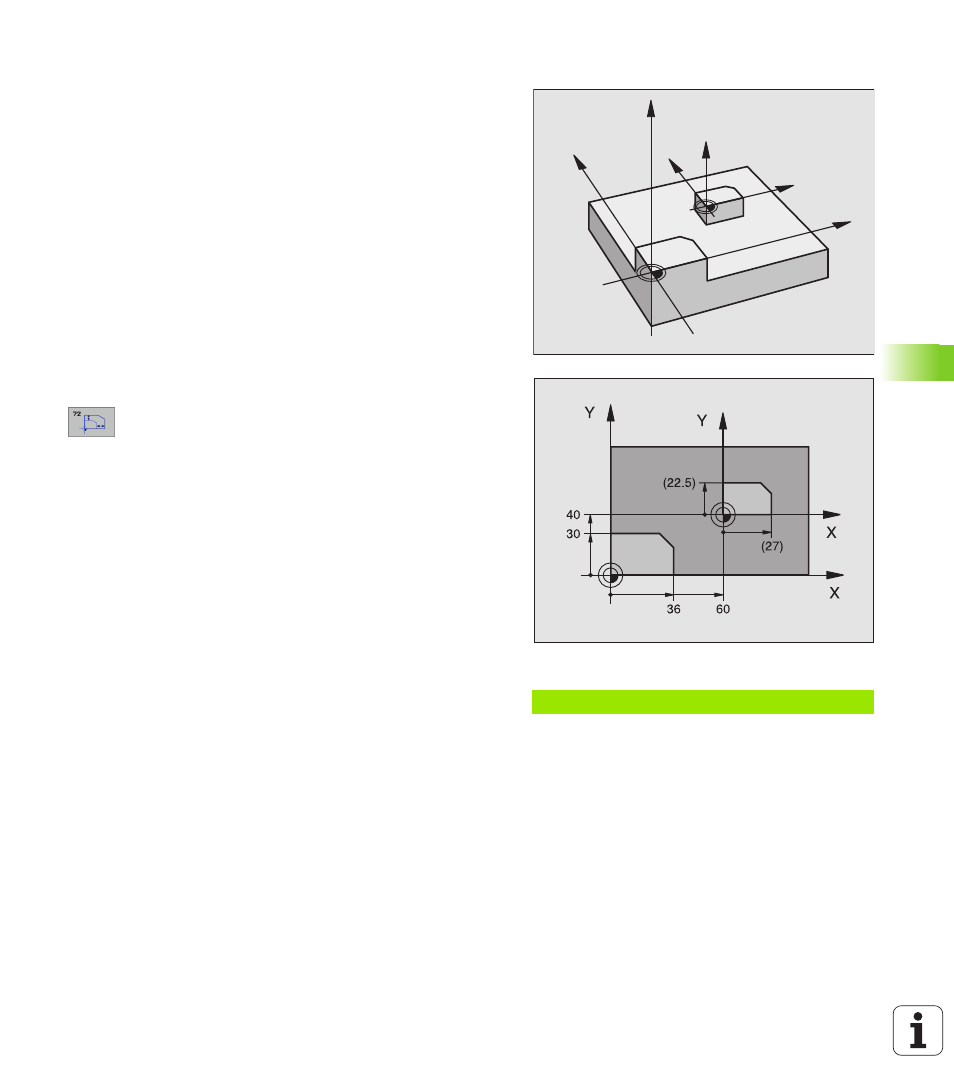

MASSFAKTOR (Zyklus G72)
Die TNC kann innerhalb eines Programms Konturen vergrößern oder
verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Wirkung
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Maßfaktor wirkt
„ in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinen-Parameter 7410)
„ auf Maßangaben in Zyklen
„ auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
8 Faktor? : Faktor F eingeben; die TNC multipliziert Koor-
dinaten und Radien mit F (wie in „Wirkung“ beschrie-
ben
Vergrößern: F größer als 1 bis 99,999 999
Verkleinern: F kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse
erneut programmieren.
Beispiel: NC-Sätze
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
