n Kreisbahn G16 mit tangentialem Anschluss

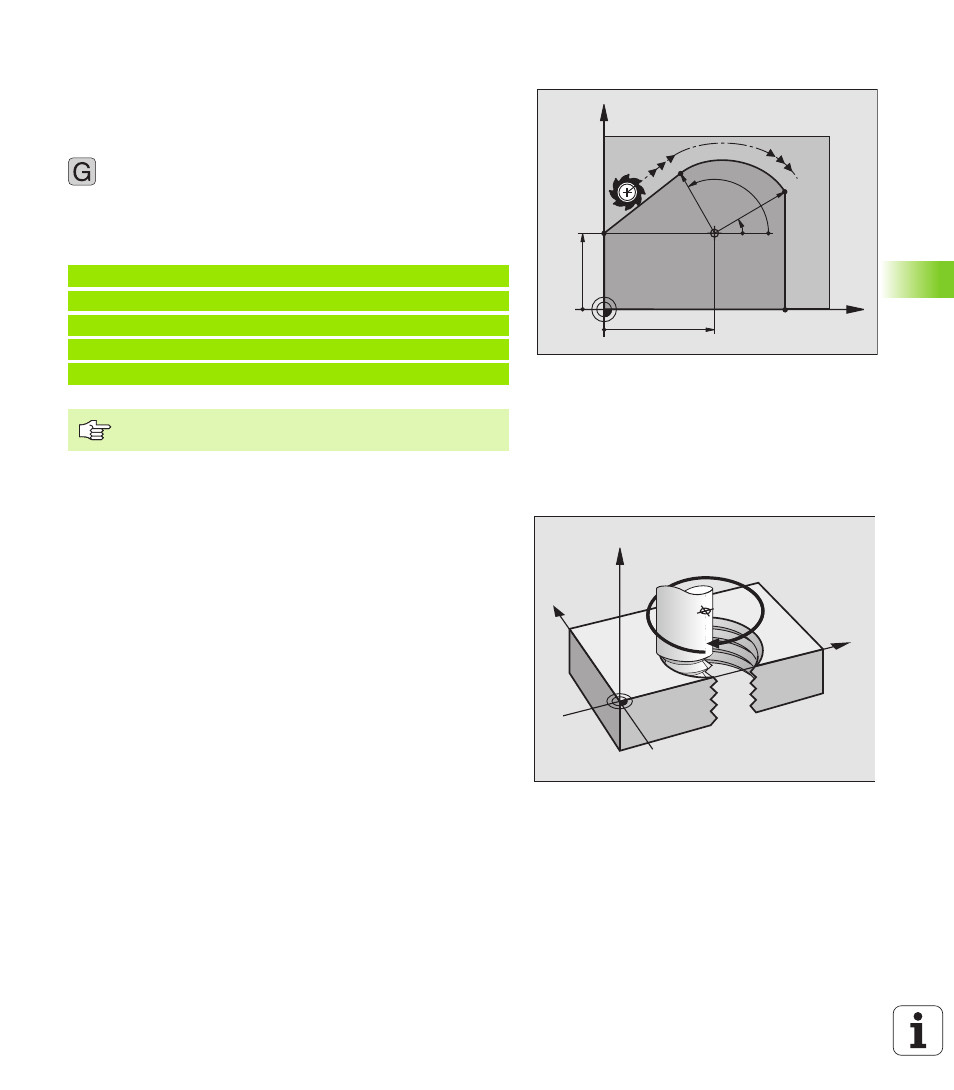

Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein vorange-
gangenes Konturelement anschließt.
Programmierung
8 Polarkoordinaten-Radius R: Abstand des Kreisbahn-
Endpunkts zum Pol I, J
8 Polarkoordinaten-Winkel H: Winkelposition des Kreis-
bahn-Endpunkts
NC-Beispielsätze
Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbewe-
gung und einer Geradenbewegung senkrecht dazu. Die Kreisbahn pro-
grammieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in Polar-
koordinaten programmieren.
Einsatz
„ Innen- und Außengewinde mit größeren Durchmessern
„ Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in Fräsrichtung von unten nach oben gilt:
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Der Pol ist nicht Mittelpunkt des Konturkreises!
X
Y
40=I
35=J
30°
120°
R30 R25
16
Anzahl Gänge n Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende
Gesamthöhe h Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel H Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gangüberlauf
Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf
am Gewinde-Anfang)
Y
X
Z
I,J
