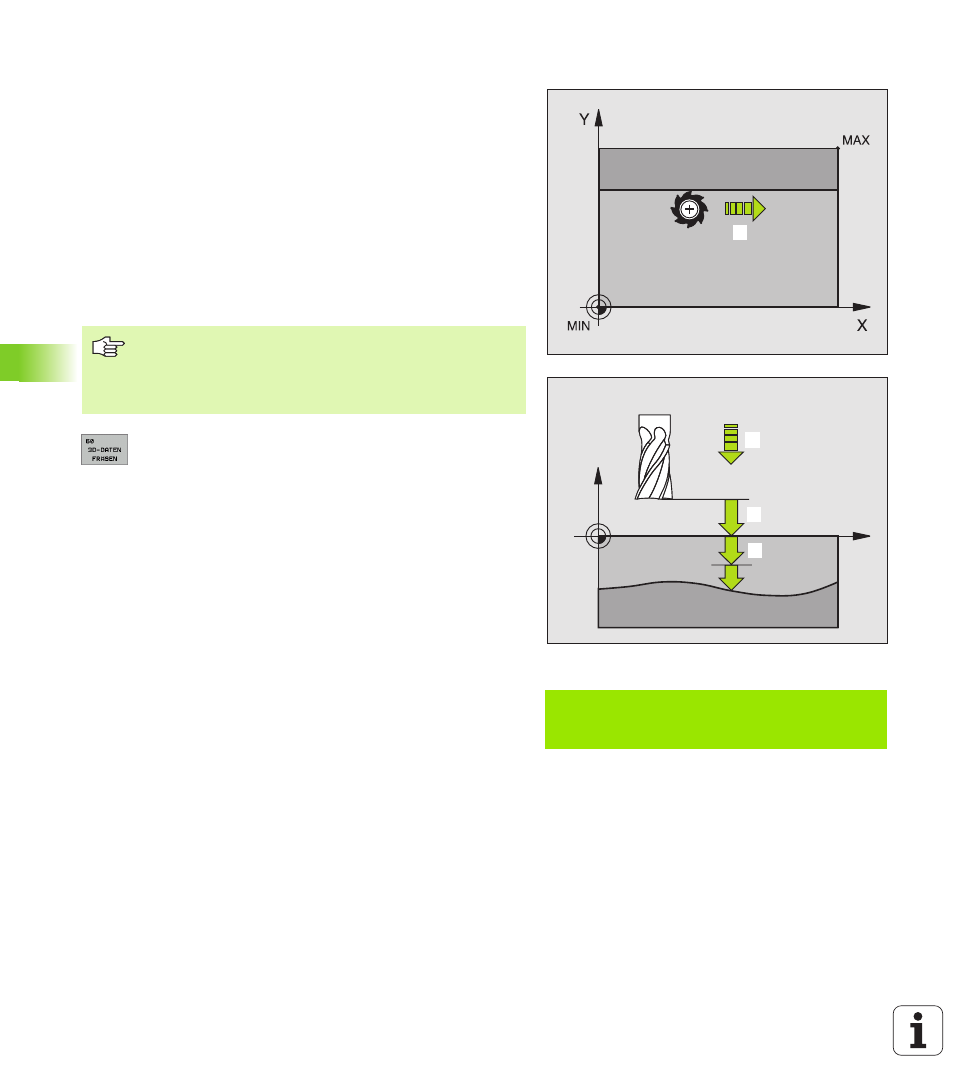

3D-DATEN ABARBEITEN (Zyklus G60)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position aus in der Spindelachse auf Sicherheits-Abstand über den
im Zyklus programmierten MAX-Punkt
2 Anschließend fährt die TNC das Werkzeug mit Eilgang in der Bear-
beitungsebene auf den im Zyklus programmierten MIN-Punkt
3 Von dort aus fährt das Werkzeug mit Vorschub Tiefenzustellung
auf den ersten Konturpunkt
4 Anschließend arbeitet die TNC alle in der 3D-Daten-Datei gespei-
cherten Punkte im Vorschub Fräsen ab; falls nötig fährt die TNC
zwischendurch auf Sicherheits-Abstand, um unbearbeitete Berei-
che zu überspringen
5 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den
Sicherheits-Abstand
8 Datei-Name 3D-Daten : Name der Datei eingeben, in
der die zu bearbeitenden Daten gespeichert sind;
wenn die Datei nicht im aktuellen Verzeichnis steht,
kompletten Pfad eingeben
8 MIN-Punkt Bereich : Minimal-Punkt (X-, Y- und Z-Koor-
dinate) des Bereichs, in dem gefräst werden soll
8 MAX-Punkt Bereich : Maximal-Punkt (X-, Y- und Z-Koor-
dinate) des Bereichs, in dem gefräst werden soll
8 Sicherheits-Abstand 1 (inkremental): Abstand zwi-
schen Werkzeugspitze und Werkstück-Oberfläche
bei Eilgang-Bewegungen
8 Zustell-Tiefe 2 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird
8 Vorschub Tiefenzustellung 3 : Verfahrgeschwindig-
keit des Werkzeugs beim Eintauchen in mm/min
8 Vorschub Fräsen 4 : Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8 Zusatz-Funktion M : Optionale Eingabe einer Zusatz-
Funktion, z.B. M13
Beispiel: NC-Satz
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
14
X
Z
11
13
12
Beachten Sie vor dem Programmieren
Mit Zyklus G60 können Sie 3D-Daten in mehreren Zustel-
lungen abarbeiten, die von einem externen Programmier-
system erstellt wurden.
