8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
8
Tiefe
Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund (Spitze des Bohrkegels)
8
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Bohren in mm/min
8
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Abnahmebetrag
Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 verkleinert
8
Minimale Zustell-Tiefe
Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert
8
Vorhalteabstand oben
Q258 (inkremental): Sicher-
heits-Abstand für Eilgang-Positionierung, wenn die
TNC das Werkzeug nach einem Rückzug aus der Boh-
rung wieder auf die aktuelle Zustell-Tiefe fährt; Wert
bei erster Zustellung
8
Vorhalteabstand unten
Q259 (inkremental): Sicher-
heits-Abstand für Eilgang-Positionierung, wenn die
TNC das Werkzeug nach einem Rückzug aus der Boh-
rung wieder auf die aktuelle Zustell-Tiefe fährt; Wert
bei letzter Zustellung

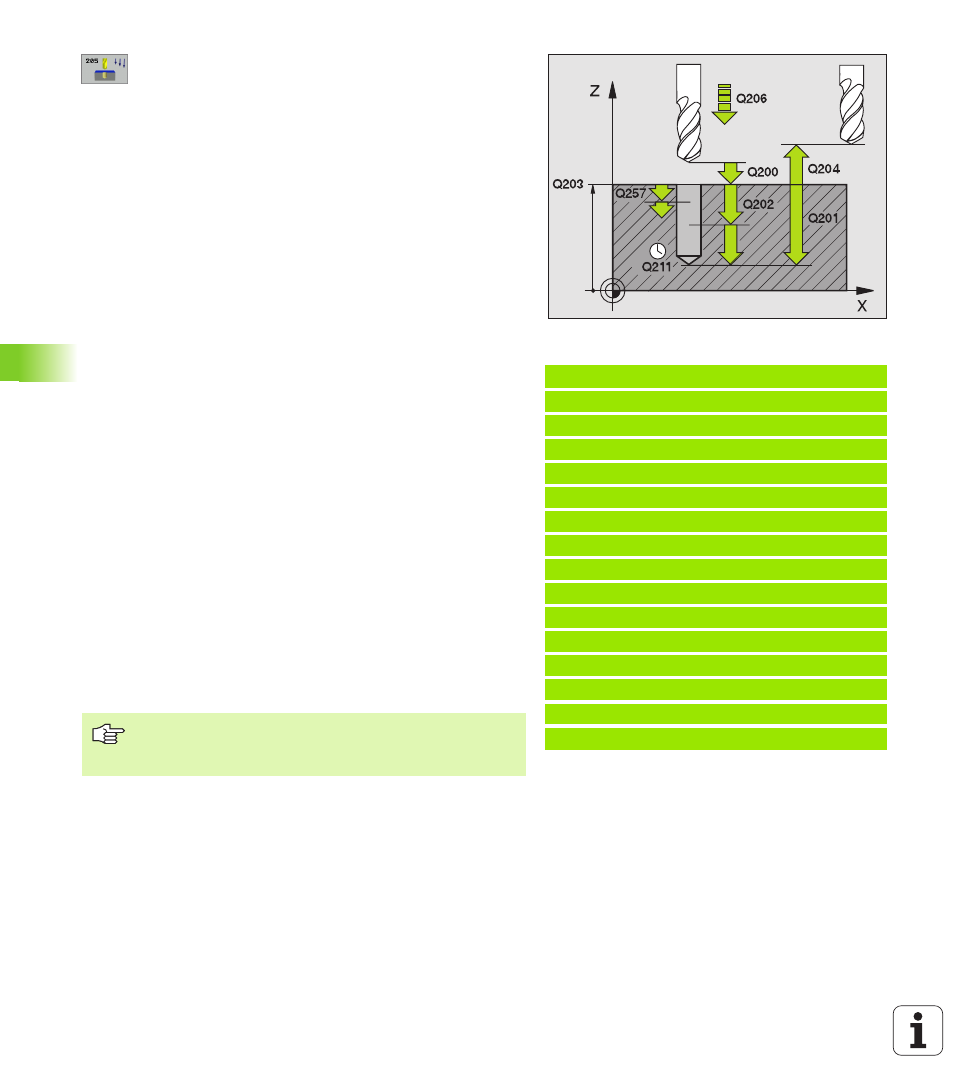

Beispiel: NC-Sätze
N110 G205 UNIVERSAL-TIEFBOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=15
;ZUSTELL-TIEFE
Q203=+100
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q212=0.5
;ABNAHEBETRAG
Q205=3
;MIN. ZUSTELL-TIEFE
Q258=0.5
;VORHALTEABSTAND OBEN
Q259=1
;VORHALTEABST. UNTEN
Q257=5
;BOHRTIEFE SPANBRUCH
Q256=0.2
;RZ BEI SPANBRUCH
Q211=0.25
;VERWEILZEIT UNTEN
Q379=7.5
;STARTPUNKT
Q253=750
;VORSCHUB VORPOS.
Wenn Sie Q258 ungleich Q259 eingeben, dann verändert
die TNC den Vorhalteabstand zwischen der ersten und
letzten Zustellung gleichmäßig.
