8.6 SL
-Zyklen
SCHLICHTEN SEITE (Zyklus G124)
Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die Teil-
konturen. Jede Teilkontur wird separat geschlichtet.
8 Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1: Drehung im Gegen-Uhrzeigersinn
–1: Drehung im Uhrzeigersinn
8 Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
8 Vorschub Tiefenzustellung Q11: Eintauchvorschub
8 Vorschub Ausräumen Q12: Fräsvorschub
8 Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben
Beispiel: NC-Satz
N61 G124 SCHLICHTEN SEITE
Q9=+1 ;DREHSINN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q14=+0 ;AUFMASS SEITE

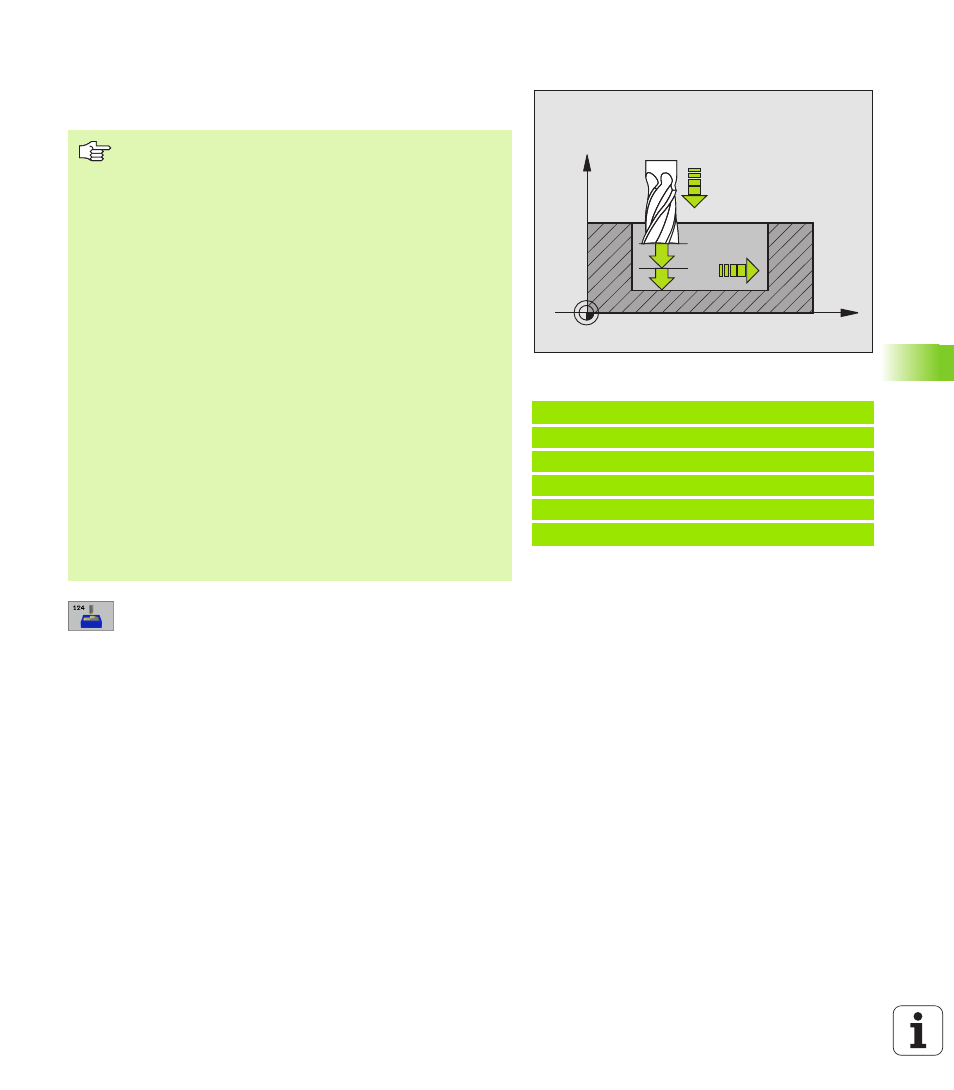

X
Z
Q11
Q12
Q10
Beachten Sie vor dem Programmieren
Die Summe aus Schlichtaufmaß Seite (Q14) und Schlicht-
werkzeug-Radius muss kleiner sein als die Summe aus
Schlichtaufmaß Seite (Q3,Zyklus G120) und Räumwerk-
zeug-Radius.
Wenn Sie Zyklus G124 abarbeiten ohne zuvor mit Zyklus
G122
ausgeräumt zu haben, gilt oben aufgestellte Berech-
nung ebenso; der Radius des Räum-Werkzeugs hat dann
den Wert „0“.
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
Sie können Zyklus G124 auch zum Konturfräsen verwen-
den. Sie müssen dann
„ die zu fräsende Kontur als einzelne Insel definieren
(ohne Taschenbegrenzung) und
„ im Zyklus G120 das Schlichtaufmaß (Q3) größer einge-
ben, als die Summe aus Schlichtaufmaß Q14 + Radius
des verwendeten Werkzeugs
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche und dem im Zyklus G120 programmier-
ten Aufmaß.
