6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

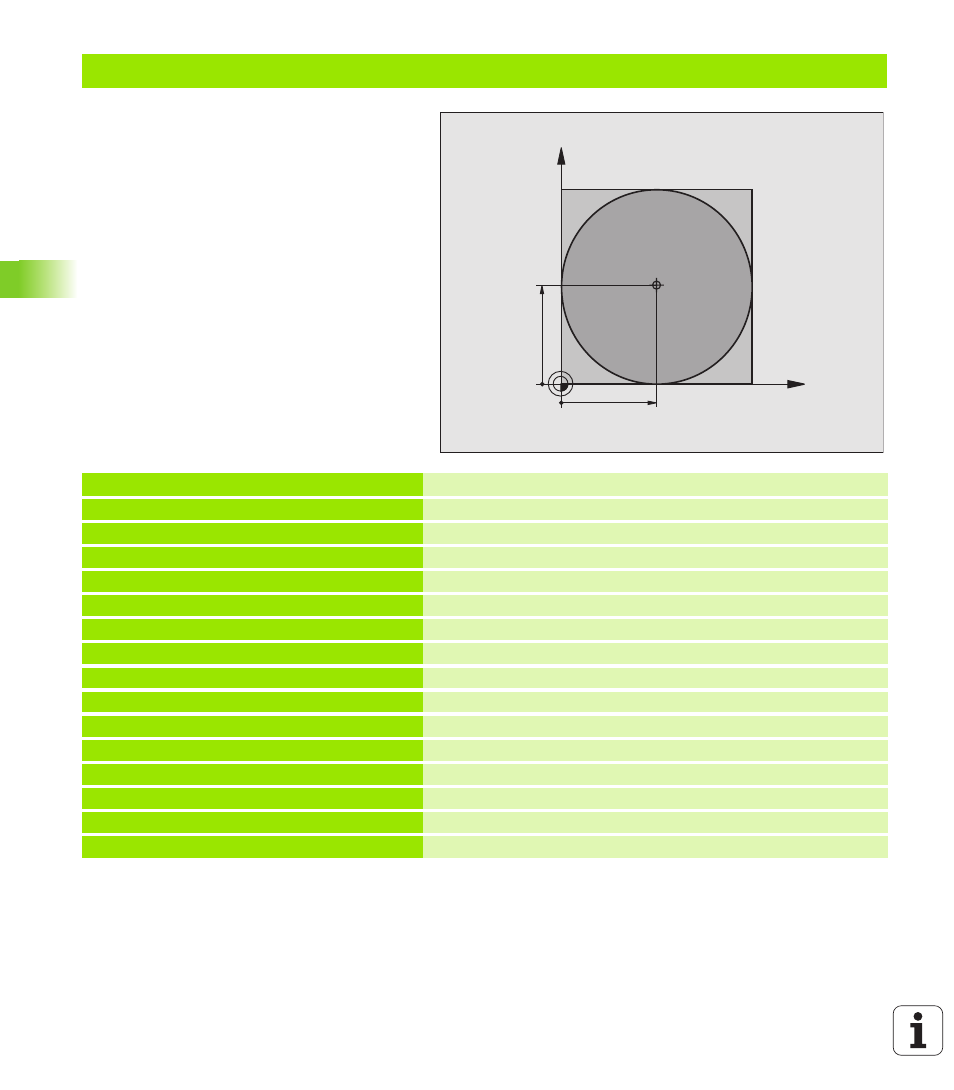

Beispiel: Vollkreis kartesisch
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 *
Werkzeug-Definition
N40 T1 G17 S3150 *
Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 *
Werkzeug freifahren
N60 I+50 J+50 *
Kreismittelpunkt definieren
N70 X-40 Y+50 *
Werkzeug vorpositionieren
N80 G01 Z-5 F1000 M3 *
Auf Bearbeitungstiefe fahren
N90 G41 X+0 Y+50 F300 *
Kreisstartpunkt anfahren, Radiuskorrektur G41
N100 G26 R5 F150 *
Tangentiales Anfahren
N110 G02 X+0 *
Kreisendpunkt (=Kreisstartpunkt) anfahren
N120 G27 R5 F500 *
Tangentiales Wegfahren
N130 G01 G40 X-40 Y-50 F1000 *
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
N140 G00 Z+250 M2 *
Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende
N999999 %C-CC G71 *
X
Y
50
50
CC
