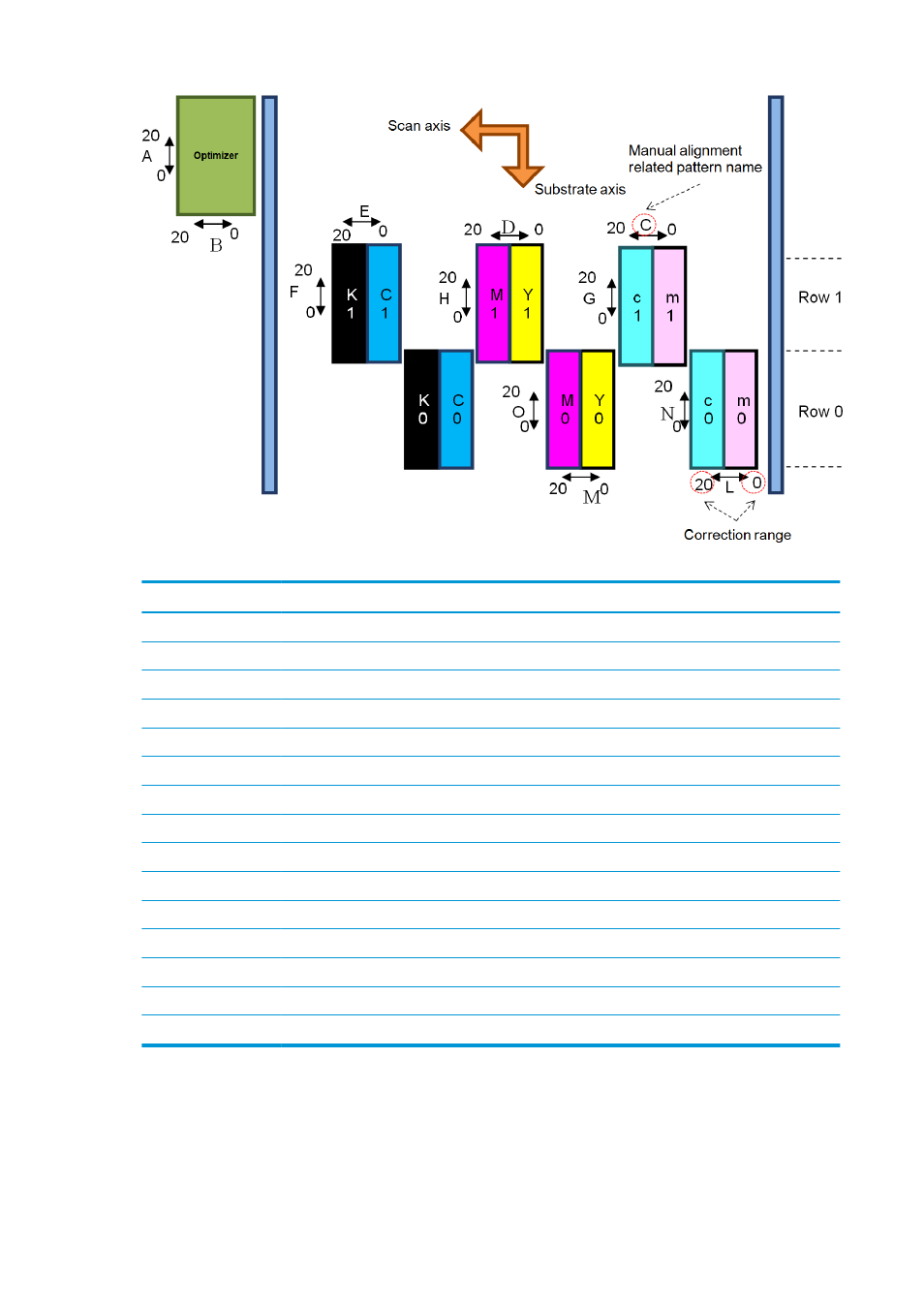

Die folgende Tabelle fasst die von den einzelnen Mustern gesteuerten Korrekturtypen zusammen.
Muster Betroffene Druckköpfe Korrekturtyp Modus
A Optimizer Druckmaterialachse
Rollen Optimizer Scanachse
C c1, m1 Scanachse
D M1, Y1 Scanachse
E K1, C1 Scanachse
F K1, C1 Druckmaterialachse
G c1, m1 Druckmaterialachse
H M1, Y1 Druckmaterialachse
I C, Y, K, cm, Optimizer Scanachse, bidirektional (umgekehrt)
J M0, M1 Scanachse, bidirektional (umgekehrt)
K C, M, Y, K, cm, Optimizer Scanachse, bidirektional (umgekehrt) Max. dpi
L c0, m0 Scanachse
M M0, Y0 Scanachse
N c0, m0 Druckmaterialachse
O M0, Y0 Druckmaterialachse
Berücksichtigen Sie diese Werte, wenn Sie eine im Druckkopfausrichtungs-Prüfmuster erkannte
Fehlausrichtung kompensieren möchten.
Die zentrale Korrektur ist eine 10. Das ist der Standardwert für jedes in Internal Print Server dargestelltes
Muster.
