118 5 Programmieren: Werkzeuge
5.4 D
reidim
e
ns
io
nale W
e
rk
z
e
ug
-K
o
rr
ekt
ur
Peripheral Milling: 3D-Radiuskorrektur mit
Werkzeug-Orientierung
Die TNC versetzt das Werkzeug senkrecht zur Bewegungsrichtung
und senkrecht zur Werkzeugrichtung um die Summe der Delta-Werte
DR
(Werkzeug-Tabelle und TOOL CALL). Die Korrekturrichtung legen Sie

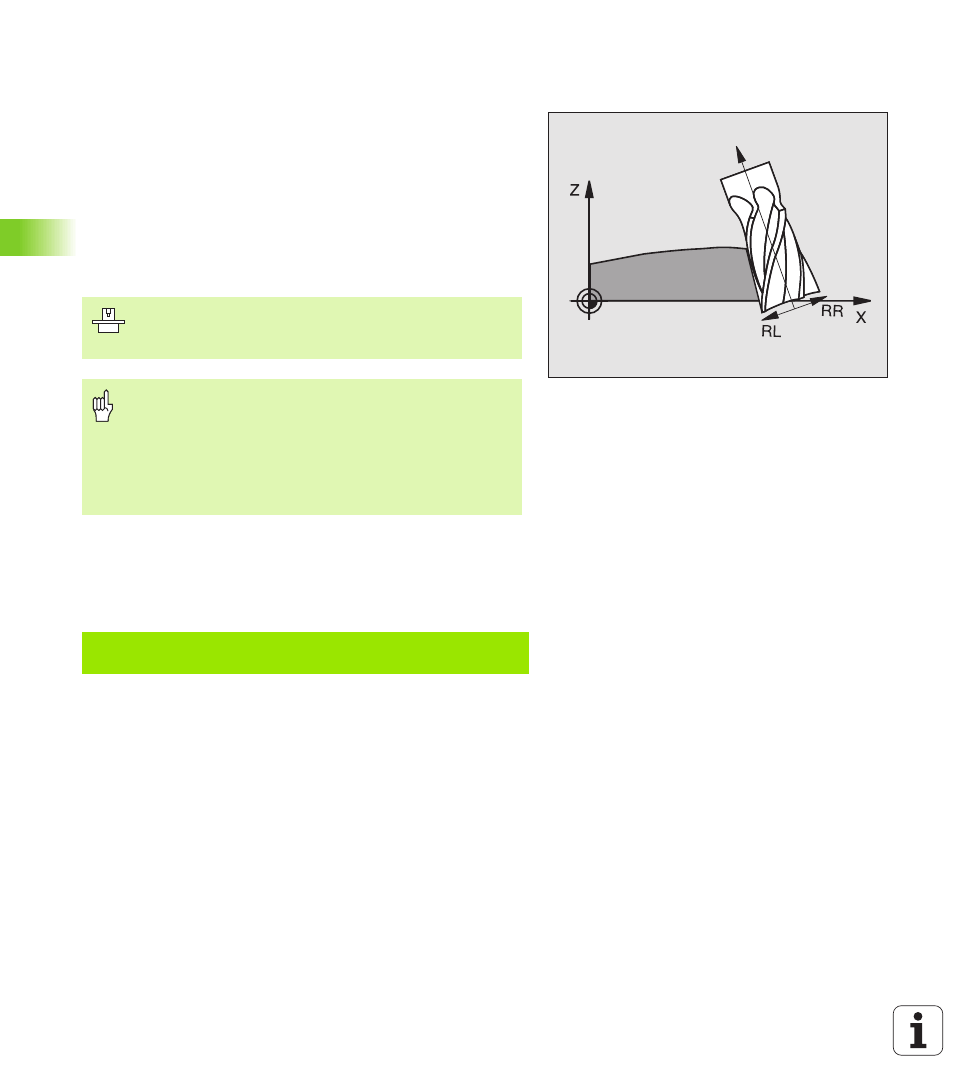

mit der Radiuskorrektur RL/RR fest (siehe Bild rechts oben, Bewe-
gungsrichtung Y+). Damit die TNC die vorgegebene Werkzeug-Orien-
tierung erreichen kann, müssen Sie die Funktion M128 aktivieren (siehe
„Position der Werkzeugspitze beim Positionieren von Schwenkach-
sen beibehalten (TCPM*): M128” auf Seite 194). Die TNC positioniert
dann die Drehachsen der Maschine automatisch so, dass das Werk-
zeug die vorgegebene Werkzeug-Orientierung mit der aktiven Korrek-
tur erreicht.
Die Werkzeug-Orientierung können Sie auf zwei Arten definieren:
n
Im LN-Satz durch Angabe der Komponenten TX, TY und TZ
n
In einem L-Satz durch Angabe der Koordinaten der Drehachsen
Beispiel: Satz-Format mit Werkzeug-Orientierung
Die TNC kann nicht bei allen Maschinen die Drehachsen
automatisch positionieren. Beachten Sie Ihr Maschinen-
handbuch.
Kollisionsgefahr!
Bei Maschinen, deren Drehachsen nur einen einge-
schränkten Verfahrbereich erlauben, können beim auto-
matischen Positionieren Bewegungen auftreten, die bei-
spielsweise eine 180°-Drehung des Tisches erfordern.
Achten Sie auf Kollisionsgefahr des Kopfes mit dem
Werkstück oder mit Spannmitteln.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN : Gerade mit 3D-Korrektur
X, Y, Z : Korrigierte Koordinaten des Geraden-Endpunkts
TX, TY, TZ : Komponenten des normierten Vektors für die Werk-
zeug-Orientierung
F : Vorschub
M : Zusatzfunktion
