HEIDENHAIN TNC 426, TNC 430 301
8.6 SL
-Zy
k
len

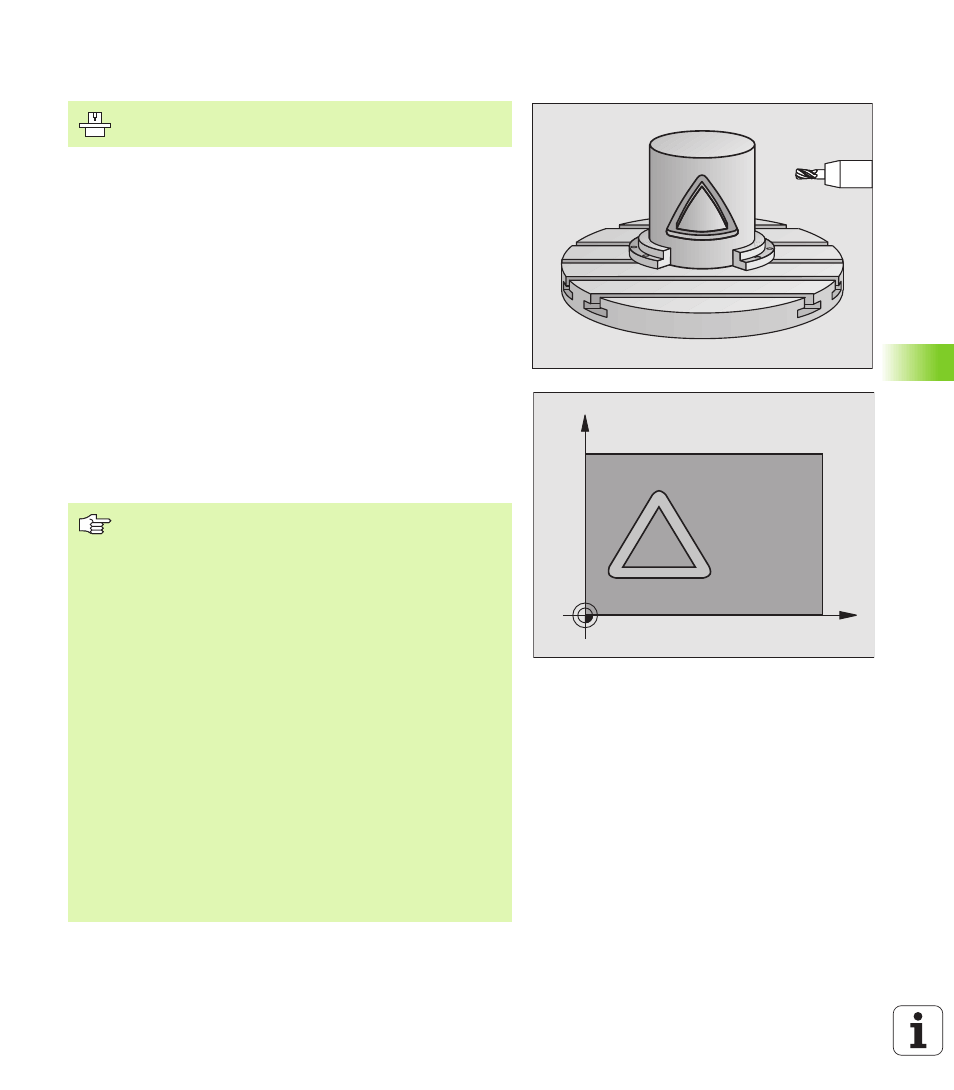

ZYLINDER-MANTEL Nutenfräsen (Zyklus 28)
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Führungsnut auf den Mantel eines Zylinders übertragen. Im Gegen-
satz zum Zyklus 27, stellt die TNC das Werkzeug bei diesem Zyklus so
an, dass die Wände bei aktiver Radiuskorrektur immer parallel zuein-
ander verlaufen. Programmieren Sie die Mittelpunktsbahn der Kontur
mit Angabe der Werkzeug-Radiuskorrektur. Über die Radiuskorrektur
legen Sie fest, ob die TNC die Nut im Gleich- oder Gegenlauf herstellt:.
n RL: Gleichlauf
n RR: Gegenlauf
1 Die TNC positioniert das Werkzeug über den Einstichpunkt
2 In der ersten Zustelltiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 entlang der Nutwand; dabei wird das Schlichtaufmaß
Seite berücksichtigt
3 Am Konturende versetzt die TNC das Werkzeug an die gegenüber-
liegende Nutwand und fährt zurück zum Einstichpunkt
4 Die Schritte 2 und 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
C
Z
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Beachten Sie vor dem Programmieren
Der Speicher für einen SL-Zyklus ist begrenzt. Sie können
in einem SL-Zyklus z.B. maximal 256 Geraden-Sätze pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844).
Der Zylinder muss mittig auf dem Rundtisch aufgespannt
sein.
Die Spindelachse muss senkrecht zur Rundtisch-Achse
verlaufen. Wenn dies nicht der Fall ist, dann gibt die TNC
eine Fehlermeldung aus.
Diesen Zyklus können Sie auch bei geschwenkter Bearbei-
tungsebene ausführen.
Die TNC überprüft, ob die korrigierte und unkorrigierte
Bahn des Werkzeugs innerhalb des Anzeige-Bereichs der
Drehachse liegt (ist in Maschinen-Parameter 810.x defi-
niert). Bei Fehlermeldung „Kontur-Programmierfehler“
ggf. MP 810.x = 0 setzen.
