HEIDENHAIN TNC 426, TNC 430 181
7.
4 Zu
satz
-F
unktio
n
en
fü
r d
a
s
Bahn
v
e
rh
alt
e
n 7.4 Zusatz-Funktionen für das
Bahnverhalten
Ecken verschleifen: M90
Standardverhalten
Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur
das Werkzeug an den Ecken kurz an (Genau-Halt).
Bei Programmsätzen mit Radiuskorrektur (RR/RL) fügt die TNC an
Außenecken automatisch einen Übergangskreis ein.

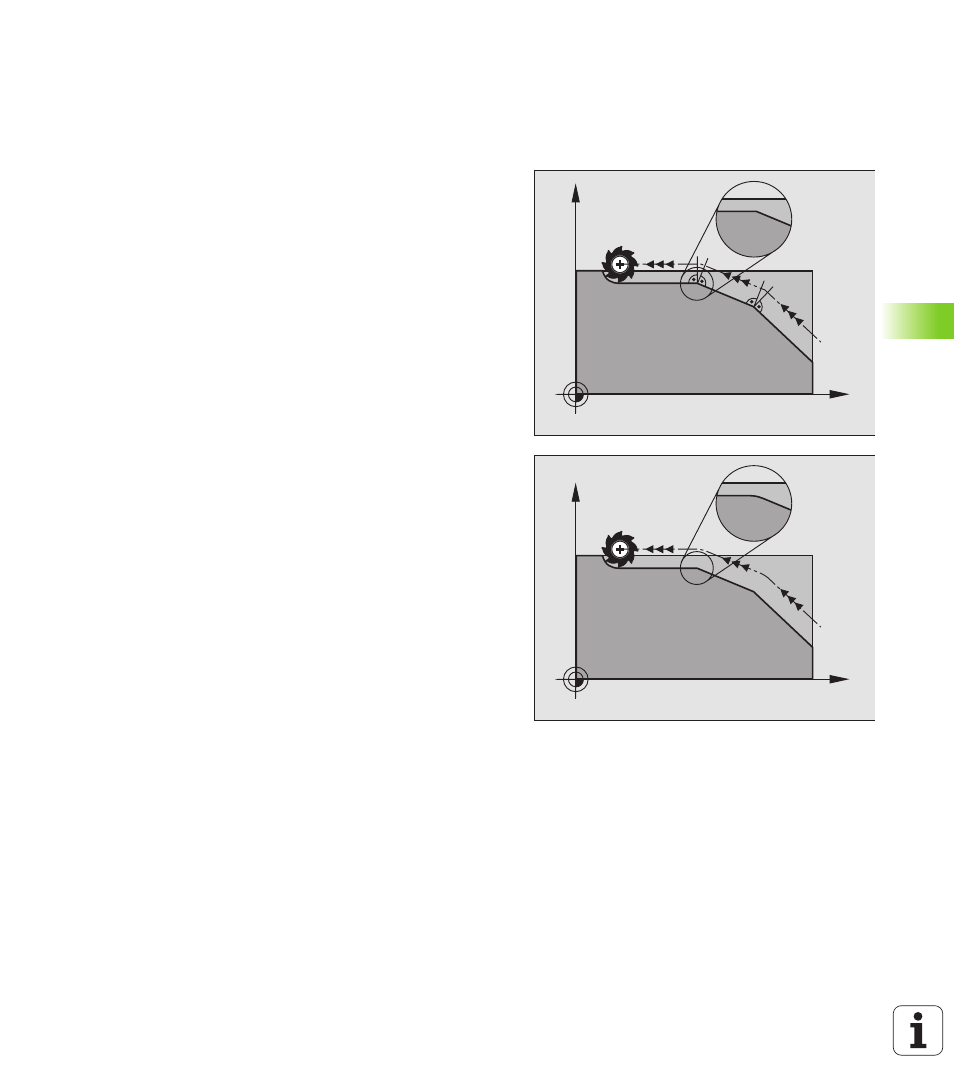

Verhalten mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter Bahnge-
schwindigkeit geführt: Die Ecken verschleifen und die Werkstück-
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs-
zeit. Siehe Bild rechts Mitte.
Anwendungsbeispiel: Flächen aus kurzen Geradenstücken.
Wirkung
M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist.
M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss
angewählt sein.
X
Y
X
Y
