1 Einführung
1
.5 Zub
ehö
r: 3D-T
astsyst
e
me u
nd el
ektr
o
nisc
he Han
d
räd
e
r v
o
n HE
IDENHAIN

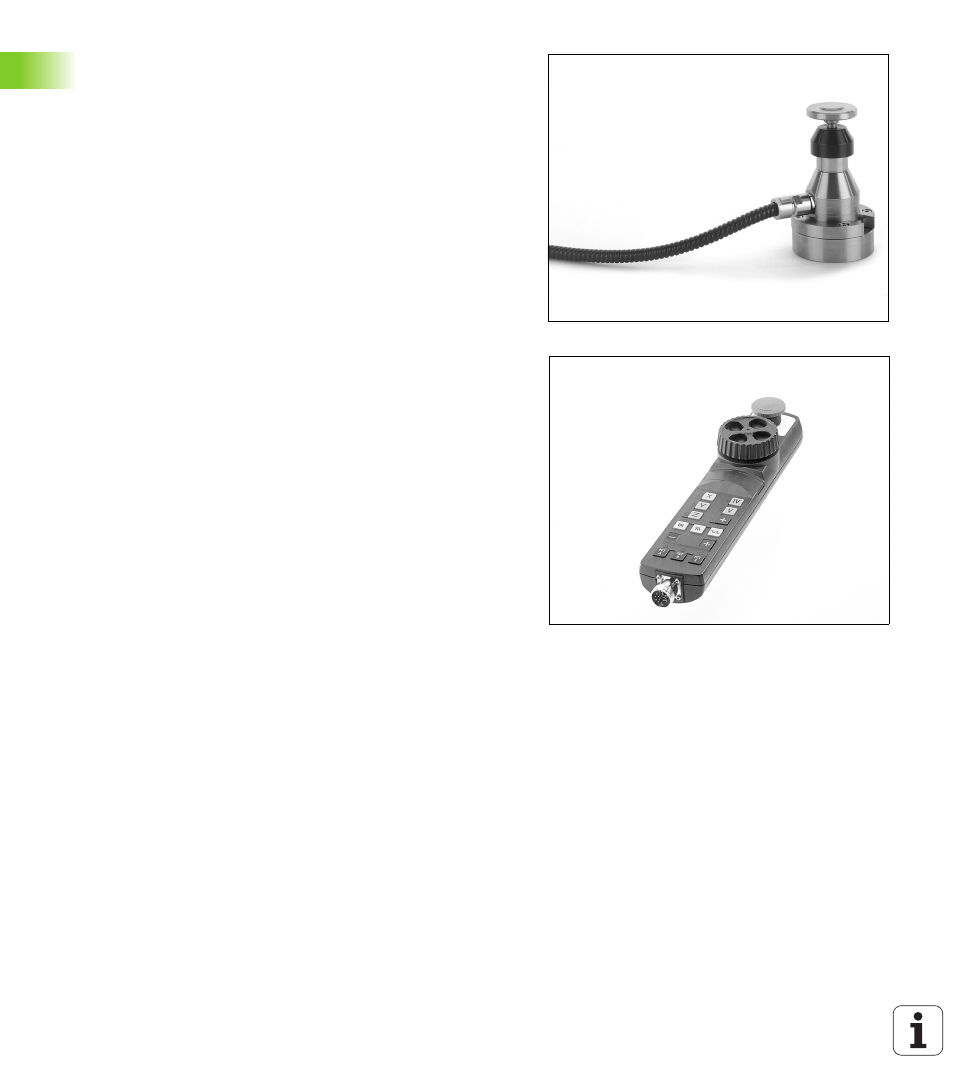

Das Werkzeug-Tastsystem TT 130 zur Werkzeug-Vermessung
Das TT 130 ist ein schaltendes 3D-Tastsystem zum Vermessen und
Prüfen von Werkzeugen. Die TNC stellt hierzu 3 Zyklen zur Verfügung,
mit denen sich Werkzeug-Radius und -Länge bei stehender oder rotie-
render Spindel ermitteln lassen. Die besonders robuste Bauart und die
hohe Schutzart machen das TT 130 gegenüber Kühlmittel und Spänen
unempfindlich. Das Schaltsignal wird mit einem verschleißfreien opti-
schen Schalter gebildet, der sich durch eine hohe Zuverlässigkeit aus-
zeichnet.
Elektronische Handräder HR
Die elektronischen Handräder vereinfachen das präzise manuelle Ver-
fahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist
in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR
130 und HR 150 bietet HEIDENHAIN das portable Handrad HR 410 an
(siehe Bild Mitte).
