HEIDENHAIN TNC 426, TNC 430 131
6
.2 Gr
un
dlag
en
zu
den
Bahn
fun
k
tion
en
Radiuskorrektur
Die Radiuskorrektur muss in dem Satz stehen, mit dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur darf nicht in einem Satz
für eine Kreisbahn begonnen werden. Programmieren Sie diese zuvor
in einem Geraden-Satz (siehe „Bahnbewegungen – rechtwinklige
Koordinaten”, Seite 139) oder im Anfahr-Satz (APPR-Satz, siehe „Kon-
tur anfahren und verlassen”, Seite 133).
Vorpositionieren
Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-Pro-
gramms so vor, dass eine Beschädigung von Werkzeug und Werk-
stück ausgeschlossen ist.
Erstellen der Programm-Sätze mit den Bahnfunktionstasten
Mit den grauen Bahnfunktionstasten eröffnen Sie den Klartext-Dialog.
Die TNC erfragt nacheinander alle Informationen und fügt den Pro-
gramm-Satz ins Bearbeitungs-Programm ein.

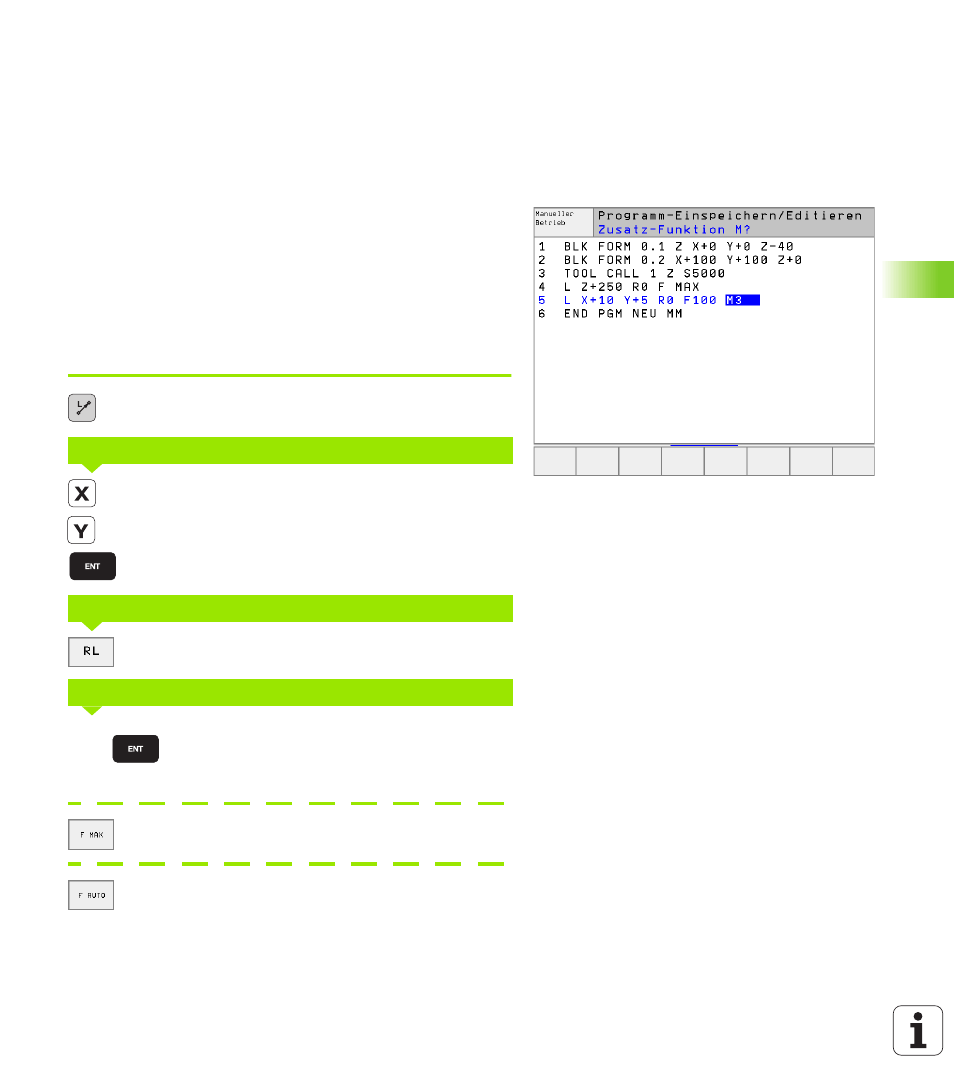

Beispiel – Programmieren einer Geraden.
Programmier-Dialog eröffnen: z.B. Gerade
Koordinaten des Geraden-Endpunkts eingeben
Radiuskorrektur wählen: z.B. Softkey RL drücken, das
Werkzeug fährt links von der Kontur
Vorschub eingeben und mit Taste ENT bestätigen:
z.B. 100 mm/min. Bei INCH-Programmierung: Ein-
gabe von 100 entspricht Vorschub von 10 inch/min
Im Eilgang verfahren: Softkey FMAX drücken, oder
Mit automatisch berechnetem Vorschub verfahren
(Schnittdaten-Tabellen): Softkey FAUTO drücken
Koordinaten?
Radiuskorr.: RL/RR/Keine Korr.?
Vorschub F=? / F MAX = ENT
10
5
100
